门店招牌边缘发光导视标识结构设计

　　这类边缘发光标识常应用于临街商铺、文创园区门店、商业综合体临街铺位的门头导视场景，区别于传统正面发光的灯箱结构，边缘发光的形式能在低光照环境下形成柔和的轮廓光晕，既不会产生直射光造成的光污染干扰行人视线，也能在街景中快速传递店铺的业态信息，适配咖啡馆、文创小店、独立书店这类需要营造氛围感的经营场所。从结构设计逻辑来看，整个标识采用薄型箱体框架作为承载基础，框架边缘预留灯带安装槽位，光源隐藏在槽体内侧，光线沿亚克力或磨砂PC面板的边缘入射，通过面板的导光特性在标识的图案、文字轮廓处形成均匀的发光带，避免了传统灯箱正面布光容易出现的光斑、明暗不均问题。设计过程中首先要确定安装边界，常规门店门头的安装高度多在2.4米至3.2米区间，

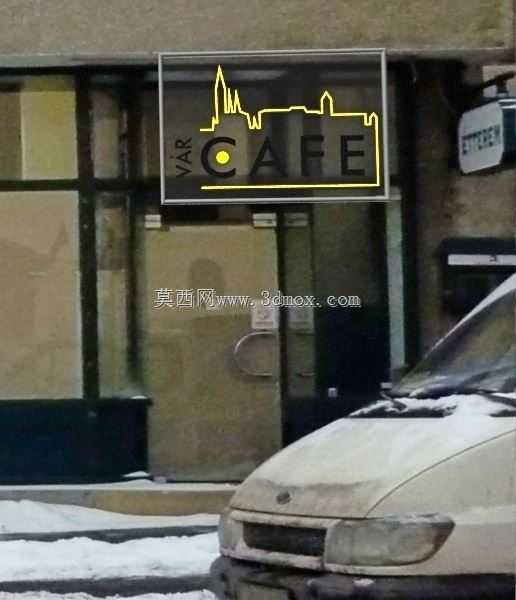

　　对应标识的横向尺寸需要根据门头预留宽度调整，单块标识的厚度控制在80毫米至120毫米之间，过厚会显得笨重突兀，过薄则无法容纳灯带、走线及背部的安装挂点结构。标识面板的图案采用镂空或丝印结合的处理方式，案例中的CAFE字样搭配城市天际线轮廓，在非点亮状态下是清晰的深色印刷图案，点亮时光线沿图案边缘溢出，形成类似霓虹灯管的发光效果，但相比传统玻璃霓虹管，这类结构的抗风性、抗冲击性更强，户外长期使用不会出现灯管碎裂、漏气失效的问题。背部的安装结构采用隐藏式挂耳设计，挂耳的位置需要匹配标识整体的重心分布，横向长度超过1.2米的标识需要设置至少4个挂点，上下各两个，避免长期悬挂后出现面板变形、标识倾斜的问题。走线结构隐藏在框架背部的走线槽内，

　　电源接口设置在标识背部靠上的位置，适配门头上方预留的供电线路，避免线路外露影响整体美观度。在光源选型匹配上，需要选用低光衰的侧发光LED灯带，灯带的照射角度调整为与面板平面呈15度夹角，确保光线能最大效率导入面板内部，减少光线直接向外散射造成的亮度损失。框架材质多选用铝合金型材做氧化发黑处理，既可以减轻整体重量，降低安装时的承重要求，也能在户外环境下抵御雨水、灰尘的侵蚀，延长整体使用寿命。面板与框架的连接采用嵌入式胶条密封结构，替代传统的打胶固定方式，既方便后期维护时拆卸面板更换光源，也能避免胶体长期受紫外线照射老化开裂造成的进水问题。考虑到北方冬季低温、南方夏季高温的使用环境，设计时需要预留热胀冷缩的间隙，

　　面板与框架的配合间隙控制在1.5毫米至2毫米之间，避免极端温度下面板膨胀挤压出现变形翘边的问题。标识的发光亮度不需要过高，平均亮度控制在80cd/㎡至120cd/㎡即可，既能在夜间清晰辨识，也不会对周边住户造成光干扰，供电部分搭配低压直流驱动电源，安装时电源放置在门头上方的防水接线盒内，避免雨水浸泡造成电路故障。这类标识的结构设计不需要复杂的传动或运动部件，核心在于导光路径的优化、安装结构的可靠性以及户外耐候性的处理，建模过程中需要重点还原灯带安装槽的角度、挂点的位置分布、面板与框架的配合公差，确保导出的加工图纸可以直接用于型材开模、面板切割及现场安装定位，不需要二次调整结构尺寸。
