吸盘式车载桌面多用手机支架结构设计

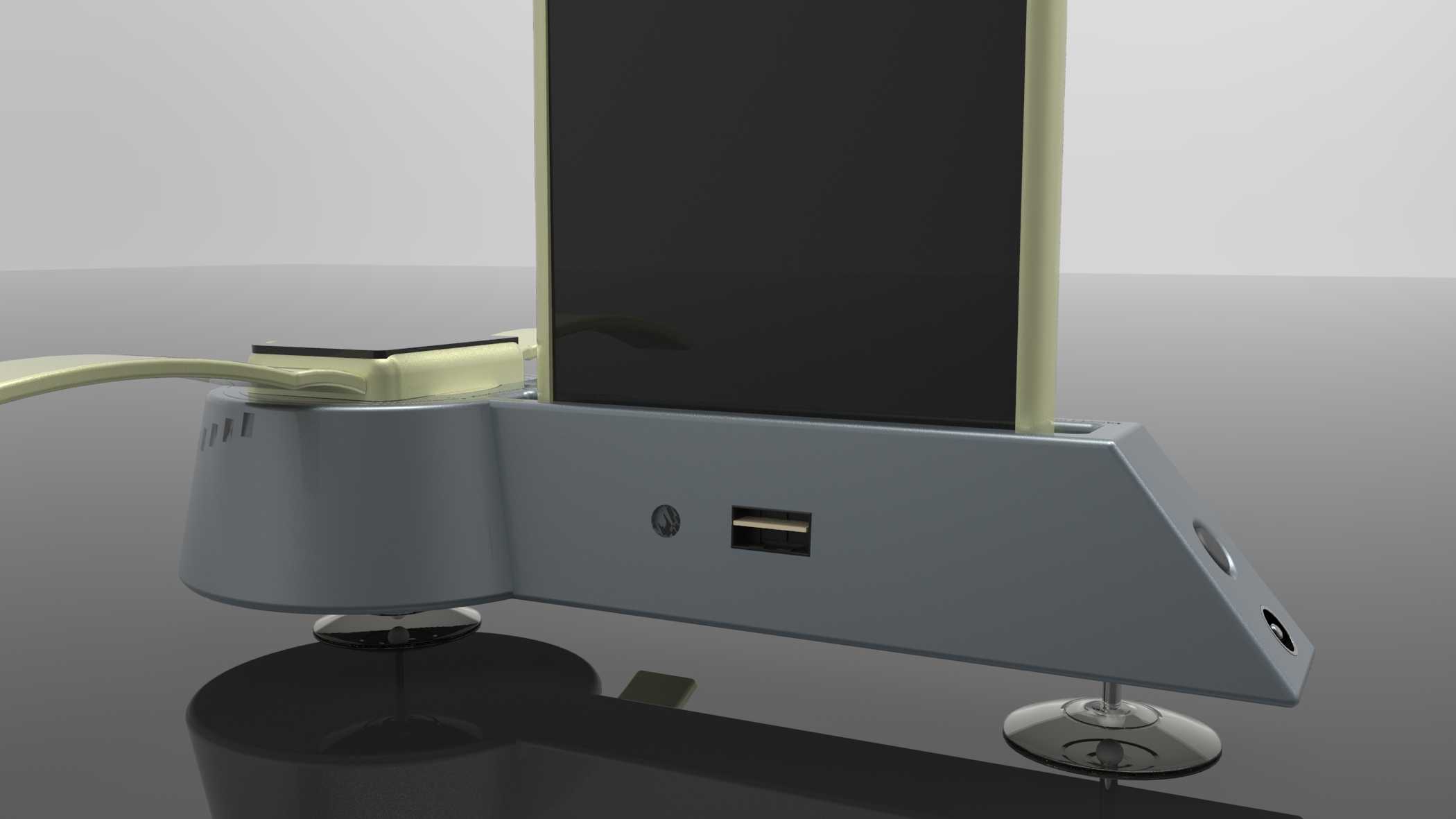

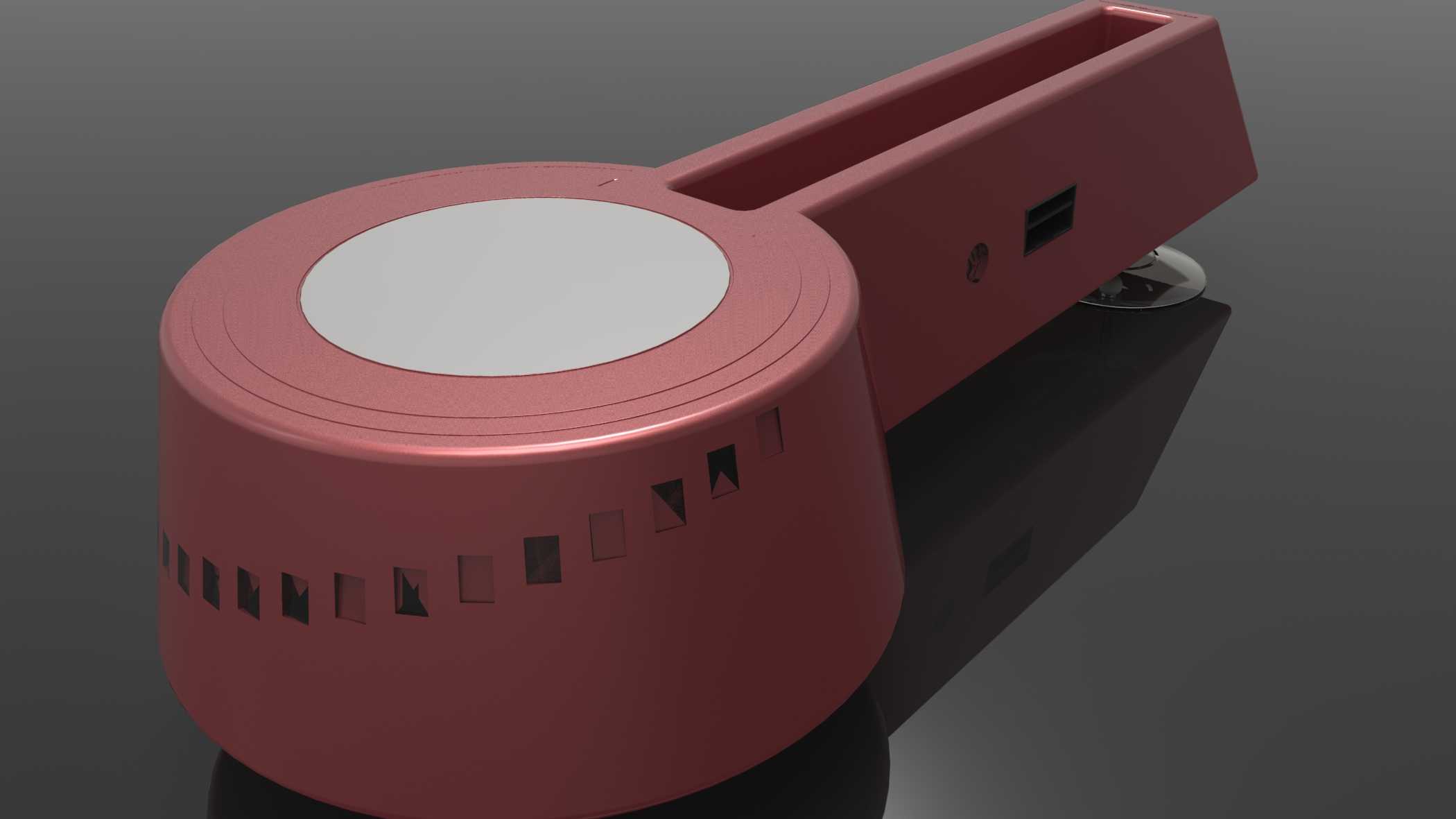

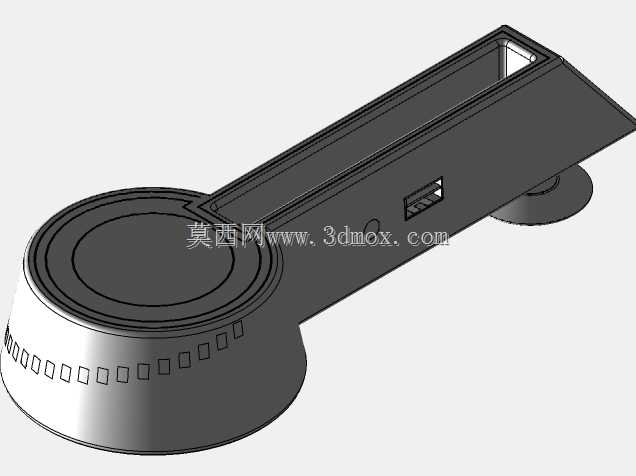

这款支架的核心固定逻辑采用双点真空吸盘结构，区别于常规单吸盘支架的单点受力缺陷，两个吸盘分别布置在底座的前后端，单个吸盘直径控制在40mm，吸盘采用丁腈橡胶材质，邵氏硬度55A，既保证足够的吸附摩擦力，又不会在接触表面残留难以清理的胶印。底座主体采用ABS+PC混合注塑成型，壁厚均匀控制在2.2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，底座侧面预留的USB接口可拓展为充电转接通道，接口周边做了0.8mm的凸台防护，防止日常插拔充电线时接口边缘出现磨损掉漆的问题。

从应用场景覆盖来看，这款支架没有局限于单一使用环境，在汽车场景下，吸盘可直接吸附在仪表台的光滑硬质表面，避开安全气囊弹出区域，支架整体高度控制在85mm，不会遮挡驾驶员前方的行车视线，底座前端做了15度的斜切收边，避免在车辆急刹、颠簸路段行驶时，支架边角磕碰仪表台表面造成划痕。在桌面使用场景下，吸盘可吸附在玻璃、光滑木质桌面、金属台面上，支撑手机时的重心落在两个吸盘的连线中心位置，即使单手操作手机屏幕触控，也不会出现支架侧翻、滑移的问题，甚至可以吸附在橱柜立面、玻璃隔断等垂直光滑表面，满足厨房看菜谱、工位旁临时放置手机的使用需求。

背部的手机夹持结构采用弹性夹臂设计，夹臂内侧贴有1mm厚的硅胶垫，接触手机侧边时不会刮花手机中框，夹臂的开合行程覆盖4.7英寸到6.7英寸的主流手机尺寸，夹臂与底座之间的连接转轴采用阻尼结构，可实现0到120度的俯仰角度调节，调节阻尼力设置为3N·m，调整到合适角度后不会因为手机自重出现下垂移位的问题。夹臂上方的承托边做了2mm的内勾设计，即使车辆经过颠簸路面产生较大震动，手机也不会从支架上滑落脱出。

设计过程中特意控制了整体的安装边界，支架展开后的最大横向宽度为120mm，纵向深度为90mm，占用的安装平面面积不足0.011㎡，不会过多占用仪表台或者桌面的有限空间，底座底部除了吸盘之外，还预留了3M胶贴的粘贴槽位，对于表面有纹理、无法实现真空吸附的仪表台表面，可切换为胶贴固定模式，两种固定方式可根据实际使用场景灵活切换，不需要额外更换配件。整体结构没有多余的复杂传动部件，所有零件均可实现快速拆装，后期如果吸盘出现老化磨损，可直接单独更换吸盘配件，不需要整体更换支架，降低了后续的使用维护成本。
