镂空立方卫星展示壳体结构设计

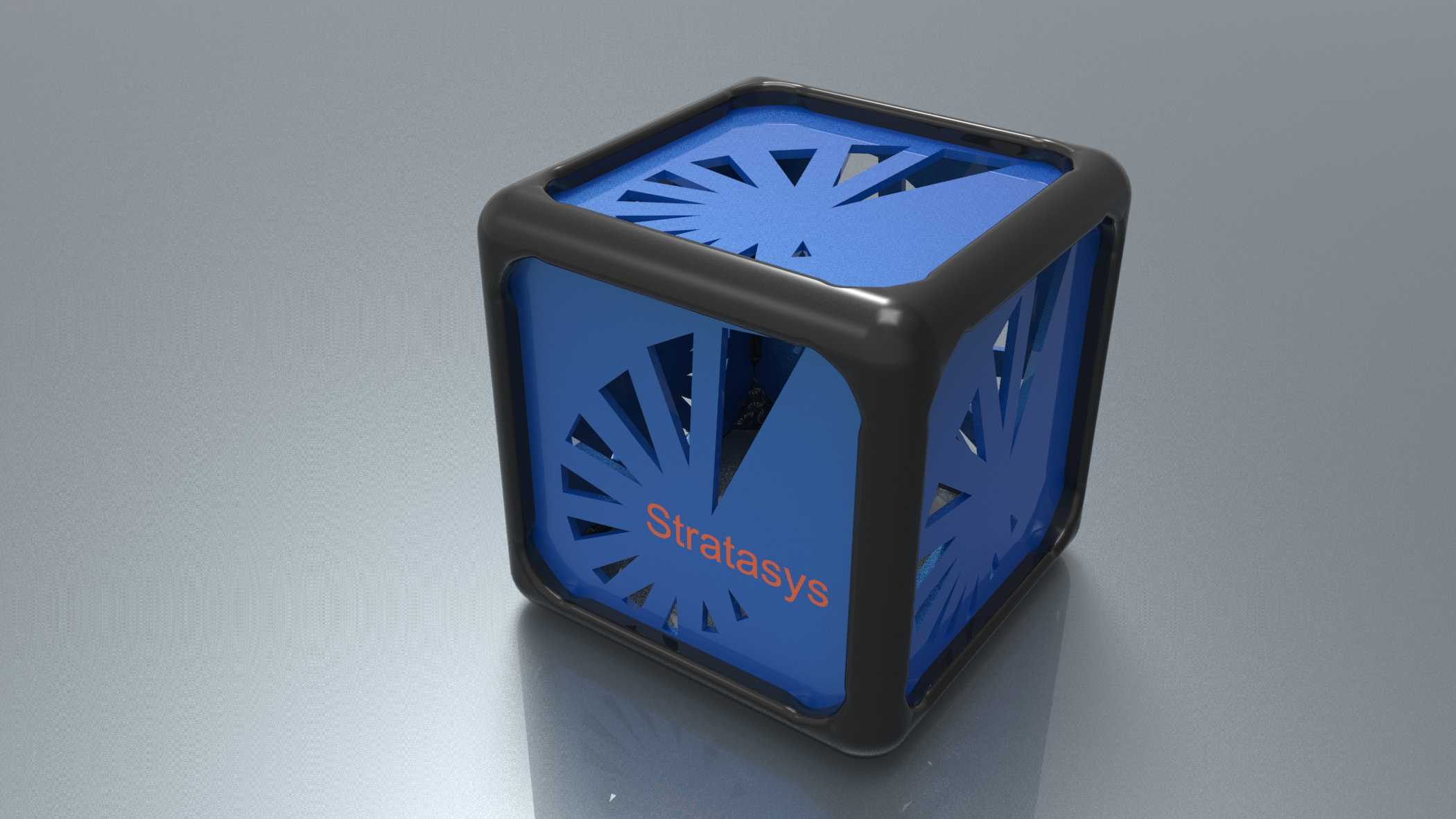

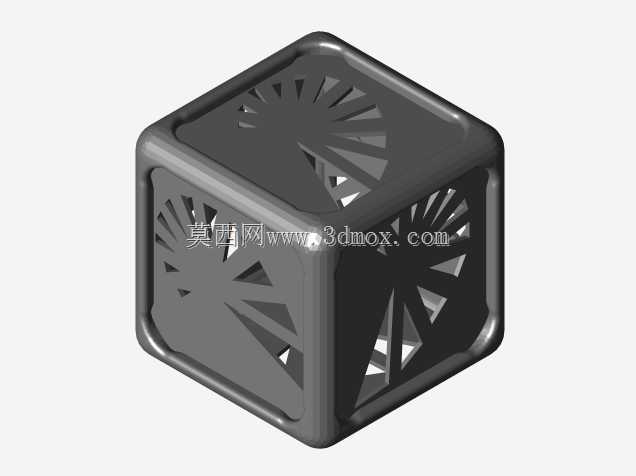

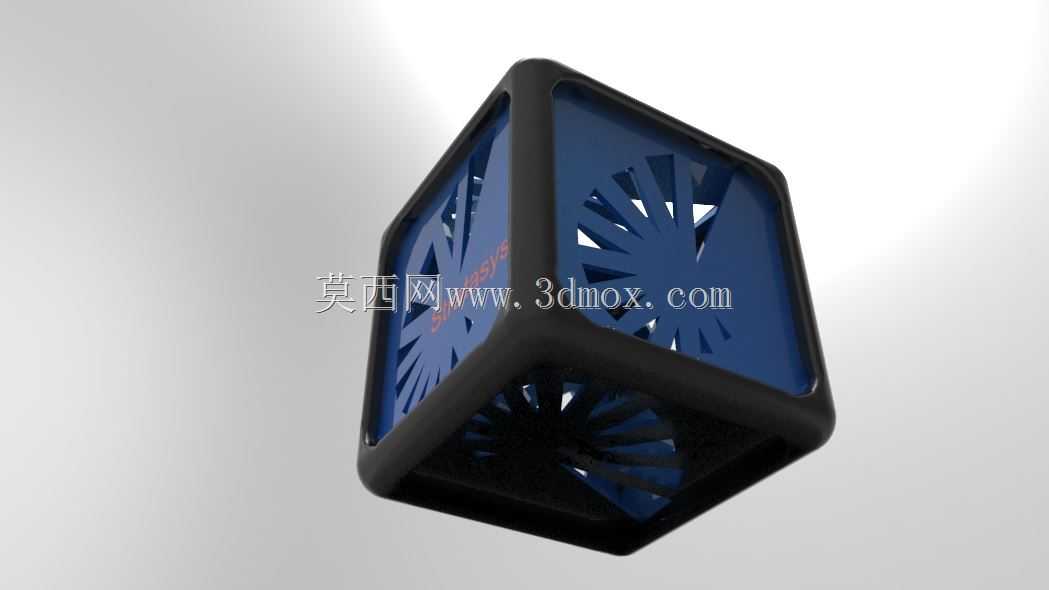

这款镂空立方壳体的设计，最初是为3D打印工艺验证与增材制造技术展示场景开发的，可直接放置在3D打印设备的展示区、工业设计展厅或是航天科普展台上，作为工艺样件直观呈现熔融沉积、光固化等不同3D打印工艺的成型精度，也能作为桌面级的航天主题装饰摆件，适配科技感办公场景的陈列需求。从结构设计逻辑来看，整体采用正立方体的基础构型，外框做了圆角过渡处理，避免尖锐边角带来的磕碰风险，同时也能降低3D打印过程中边角翘曲的概率，外框采用实心加厚结构，为整个壳体提供足够的结构强度，即便从1.2米左右的桌面高度意外跌落，也不会出现外框碎裂的问题。六个立面均采用放射状镂空的扇面结构，镂空区域的筋条宽度经过反复校核，既保证了立面的通透视觉效果，也能让筋条在打印过程中无需额外添加支撑结构，大幅降低打印后的后处理工作量，每个立面的镂空区域预留了品牌标识的嵌入位置，可根据不同展示需求替换标识内容，适配不同厂商的工艺展示需求。在安装边界与尺寸适配方面，该壳体的内部空腔为标准正立方体空间，可容纳1U规格的立方卫星原理样机，内部预留了1mm的安装间隙，方便样机的取放与固定，壳体的整体外尺寸控制在100mm×100mm×100mm的常规展示件尺寸范围内，可直接放置在标准尺寸的展示台面上，无需额外定制安装支架，底部做了0.5mm的微凸平面处理，放置时能够保持足够的稳定性，不会轻易出现滑移倾倒的问题。从功能特性来看，镂空结构除了视觉展示作用外，还能让内部放置的电子元器件实现自然通风散热，若内部集成小型照明模块，光线可透过镂空缝隙向外投射，形成独特的光影效果，进一步提升展示时的视觉吸引力，外框与立面的壁厚差经过优化，打印过程中不会出现壁厚突变导致的成型缺陷，不同颜色的耗材可分别打印外框与立面部分，组装后即可实现撞色的视觉效果，无需后期进行喷漆上色处理，适配小批量定制化的展示件生产需求。在实际应用中，该结构也可经过尺寸缩放后，作为文创产品的外壳、小型收纳盒的结构框架使用，镂空结构可根据使用场景调整筋条密度，若作为收纳件使用，可适当加宽筋条宽度，避免细小物品从镂空缝隙掉落，若作为灯罩使用，可调整筋条的倾斜角度，改变光线投射的纹理效果，整体结构的拓展性较强，可基于基础构型快速衍生出适配不同场景的变体结构。
