单盘摩擦式离合器组装结构三维设计

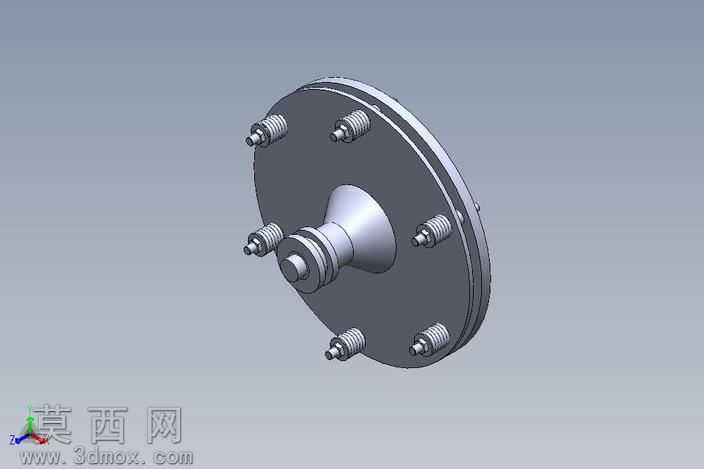

本作品为单板式离合器的组装结构三维模型，采用三维参数化建模方式完成整套组件的构建，建模过程严格遵循机械传动零件的设计规范，对离合器的核心功能结构进行了1:1比例的还原。模型整体以盘式主体结构为核心，中心位置设计有阶梯式轴连接毂结构，用于对接传动输入轴，轴毂部分做了多段阶梯过渡设计，既保证了轴系连接的同轴度要求，也预留了轴向定位的台阶面，可实现装配时的快速定位。盘体圆周方向均匀分布了六组螺旋压紧弹簧组件，每组弹簧配套有定位螺栓与压紧座结构，建模时对弹簧的螺旋升角、线径、有效圈数都做了精准参数化设定，还原了弹簧压紧提供摩擦正压力的功能结构，螺栓部分还原了外螺纹特征与六角头部结构，符合紧固件的实际装配形态。盘体边缘做了倒角与薄壁加强结构设计，在保证结构强度的同时控制整体重量，盘体的摩擦接触面做了平面度的结构示意，还原了离合器依靠接触面摩擦力传递扭矩的核心原理。整套模型为单一装配体组件，所有零件之间保留了正确的装配约束关系，不存在干涉错位问题，渲染时采用金属材质赋予各结构件，铸铁盘体使用哑光深灰金属材质，弹簧与螺栓使用亮面镀锌金属材质，轴毂部分使用调质钢的半哑光金属质感，通过光影渲染清晰区分不同零件的结构边界，可直观展示单板式离合器的装配关系与工作原理。设计过程中优先保证结构的功能性还原，省略了非核心的细微工艺特征，在保证结构展示清晰度的同时控制模型体量，适合用于传动系统结构教学、离合器原理演示、机械设计方案参考等场景，能够清晰展现单板式离合器依靠弹簧压紧、摩擦传扭、可分离切断动力的核心结构特点，装配层级清晰，可拆分查看单个零件的结构形态，也可用于装配工艺的模拟演示。
