芳纶纸Flexcore蜂窝芯结构三维设计

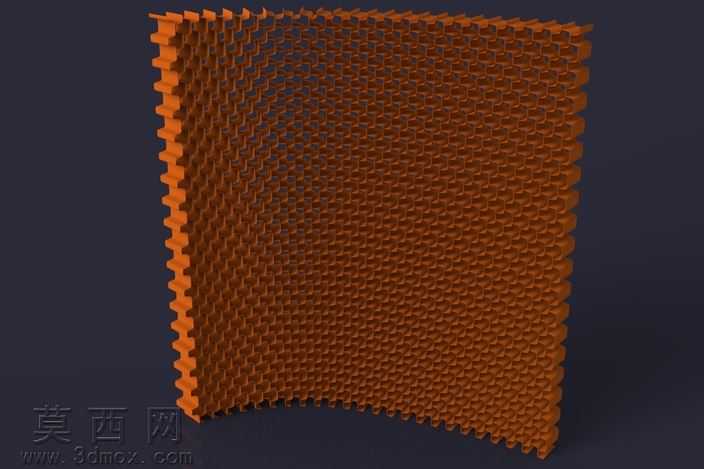

本作品为Flexcore规格芳纶纸蜂窝芯的三维参数化建模成果，建模过程以诺梅克斯芳纶纸蜂窝的实际生产结构参数为核心依据，首先通过三维草绘确定蜂窝单元的正六边形格室边长、格壁厚度、整体芯材的幅面尺寸与厚度方向延展高度，通过阵列特征完成整面蜂窝格室的排布，针对Flexcore蜂窝特有的格壁弯折过渡结构进行单独的特征优化，避免常规蜂窝建模中格壁交接处的尖锐棱角误差，还原芳纶纸浸胶定型后格壁的自然过渡形态。材质设置阶段，以诺梅克斯芳纶纸浸胶后的物理外观为参考，赋予模型哑光橙棕色的基础材质，调整材质的粗糙度参数至0.85左右，还原芳纶纸纤维表面的漫反射质感，同时在格壁边缘添加极细微的材质高光，模拟浸胶树脂在纸材边缘形成的轻微亮边效果，避免材质呈现塑料感失真。渲染阶段采用45度侧方柔光作为主光源，搭配底部弱补光消除蜂窝格室内部的死黑区域，清晰展现蜂窝芯从表层到深层的格室通透结构，同时添加微弱的环境遮蔽效果，凸显格壁之间的层叠错落关系，让整体模型的空间层次感更加突出。结构设计上严格遵循芳纶纸蜂窝芯的实际受力逻辑，格壁交接处的节点完全对齐无错位，整体结构呈现各向异性的力学特征，可直接用于后续夹层结构的力学仿真、装配验证等场景，建模过程中对蜂窝格室的阵列逻辑做了参数化关联，修改单元边长、整体尺寸等参数时可自动完成整芯结构的更新，适配不同规格的Flexcore蜂窝芯快速建模需求，模型的格壁厚度严格匹配芳纶纸浸胶后的实际厚度，避免出现结构强度仿真时的参数偏差，整体模型无破面、无重叠面、无多余几何特征，几何公差控制在0.01mm以内，可直接导入各类仿真软件、装配环境中使用。
