飞蝇钓渔轮金属结构三维设计作品

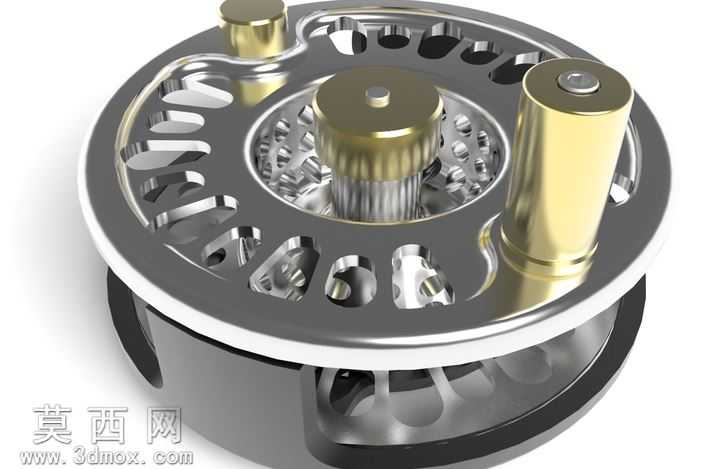

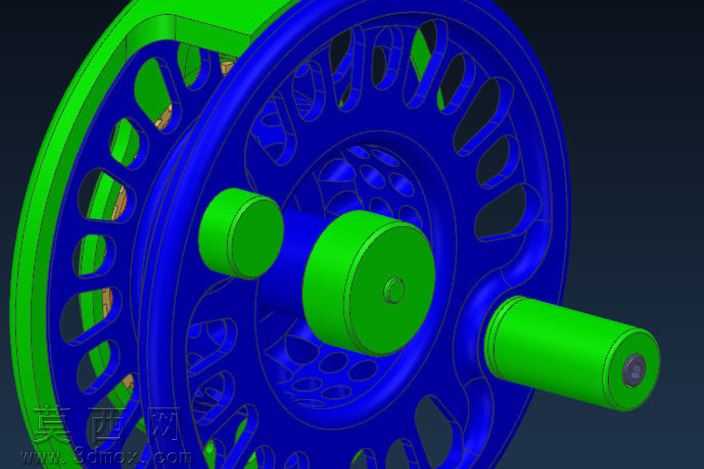

本作品为飞蝇钓专用渔轮的三维设计成果，建模阶段依托NX平台完成全参数化特征构建，首先从核心功能逻辑出发拆解渔轮的组成模块，将整体结构划分为主体线杯框架、中心调节旋钮、侧部支撑柱、镂空减重轮盘、底部基座五大核心部分，每一部分的尺寸参数均参考实际飞蝇钓渔轮的使用需求设定，保证线容量、握持手感、出线顺滑度的匹配性。建模过程中优先采用草图驱动的特征生成方式，对轮盘部分的镂空结构做了阵列化处理，每一处镂空的弧度、边缘倒角都经过反复调整，既保证整体结构的轻量化，又避免尖锐棱角对鱼线造成磨损，同时兼顾金属构件的视觉精致感。材质与渲染阶段，针对不同部件做了差异化的材质分配：轮盘主体、底部基座采用抛光镀铬金属材质，调整反射参数模拟高光亮面的金属质感，还原镀铬五金件细腻的光影反射效果；中心调节旋钮、侧部支撑柱采用黄铜金属材质，调整材质的粗糙度与金属度参数，呈现黄铜特有的暖调金属光泽，与镀铬部分的冷亮质感形成鲜明的视觉层次；所有部件的边缘都添加了微小的圆角特征，避免渲染时出现生硬的棱角转折，让金属质感更贴近真实机加工零件的效果。结构设计上，重点还原了飞蝇钓渔轮的核心功能结构：中心旋钮对应渔轮的阻尼调节结构，建模时还原了旋钮表面的滚花防滑纹理，通过圆周阵列的细小凹槽特征模拟真实滚花的触感与视觉效果；侧部的支撑柱做了同轴度的参数约束，保证与轮盘主体的装配精度，还原真实渔轮的装配逻辑；轮盘内侧的棘轮止动结构也做了精细化建模，还原飞蝇钓轮单向出线、止逆锁止的功能结构特征，让模型不仅具备外观展示性，也能完整呈现产品的内部结构逻辑。设计思路上围绕飞蝇钓运动对渔轮的轻量化、高精度、高颜值需求展开，在保证结构功能完整还原的前提下，通过对称式的镂空设计提升整体的精致感，金属材质的搭配也还原了高端金属渔轮的视觉质感，整体模型的装配关系清晰，各部件之间无干涉，既可以作为渔具产品设计的参考方案，也可用于五金加工、产品渲染展示等场景使用。
