气动三通快插气管接头三维结构设计

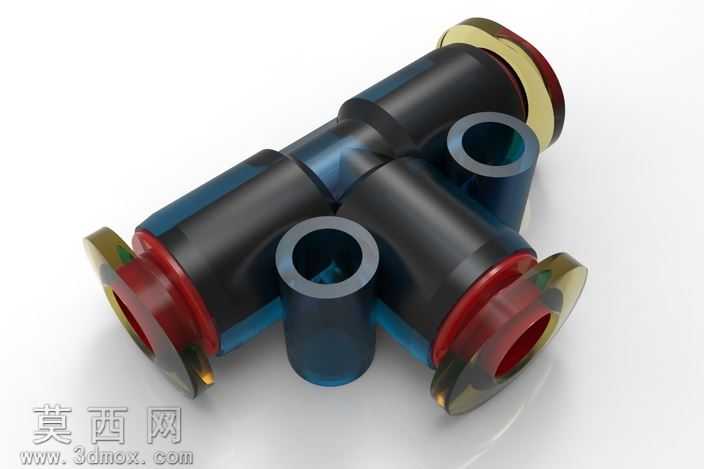

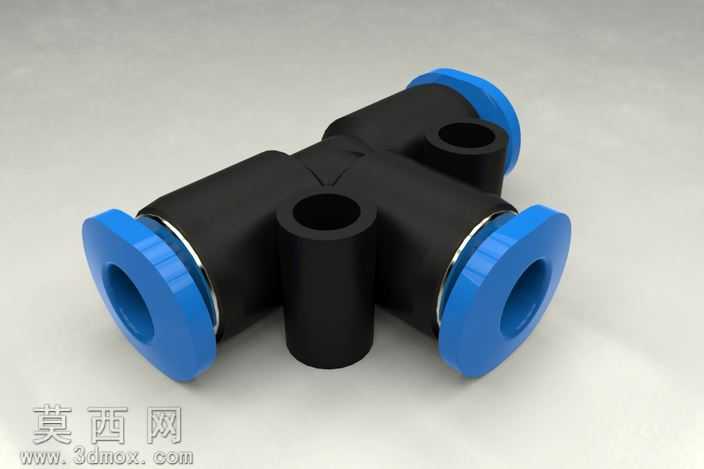

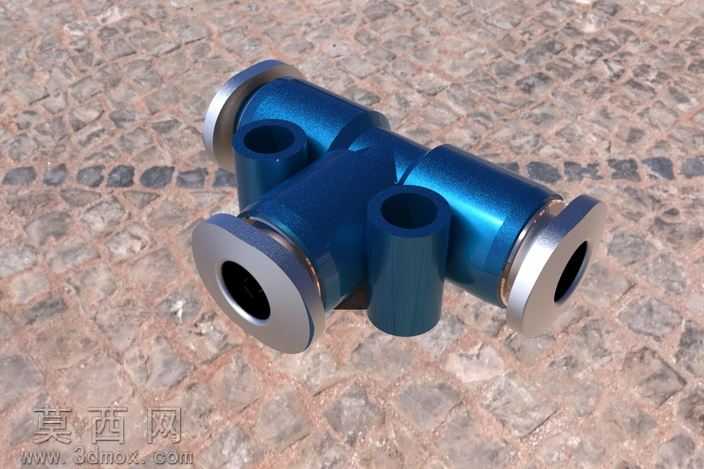

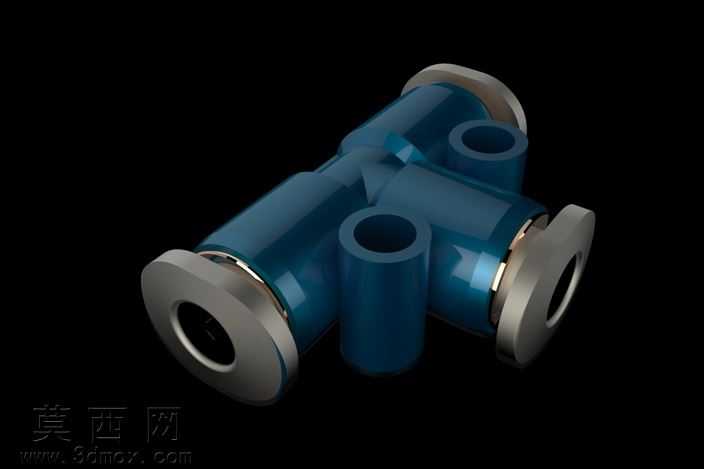

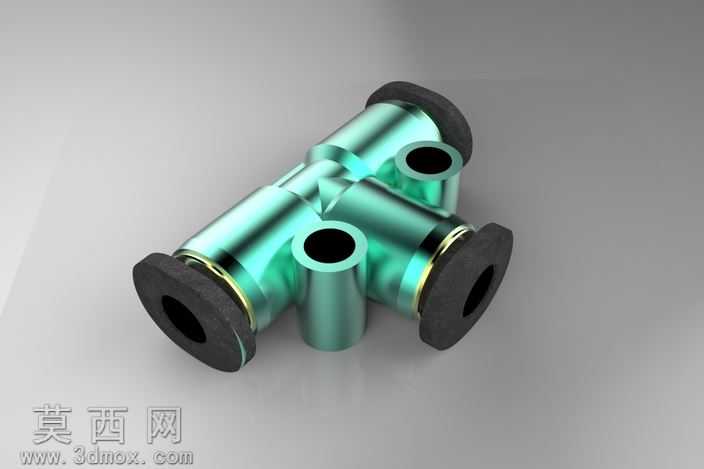

本模型为气动系统用三通型快插式气管接头，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于气动快插接头的通用尺寸规范，确定主体通径、接口间距、插拔行程等核心参数，先绘制主体基座的截面草图，通过拉伸、切除命令构建出十字型三通的主体基体，主体采用等壁厚结构设计，保证内部气路通畅无突兀变径，降低气路传输的压损。建模过程中对快插接口的细节结构做了精准还原：每个快插接口处预留了卡簧安装槽、密封圈定位台阶，接口端部的蓝色塑料压帽单独建模，压帽边缘做了圆弧倒角处理，既符合实际生产中的脱模工艺要求，也还原了实物插拔时的顺滑触感，压帽与主体的配合间隙控制在0.1mm，还原真实装配后的活动余量。材质与渲染阶段，主体部分赋予哑光黑色POM工程塑料材质，调整材质粗糙度参数模拟注塑件的细微磨砂质感，接口压帽赋予亮蓝色硬质塑料材质，添加轻微的反射效果区分两种塑料件的视觉差异，接口内部的金属卡环赋予不锈钢金属材质，添加微弱的金属高光，密封圈部分赋予黑色丁腈橡胶材质，调整材质的软质质感参数，让不同部件的材质区分清晰直观。结构设计上，该接头采用十字三通布局，三个快插接口呈正交分布，可实现单路进气双路出气或者双路汇流单路出气的气路分配功能，接口内部的定位台阶可保证气管插入后到位精准，配合内部的弹性卡爪结构可实现气管的快速插拔与可靠锁紧，无需额外工具即可完成管路连接，主体外壁做了轻微的拔模斜度处理，符合注塑成型的工艺要求，整体结构无冗余特征，所有圆角、倒角均按照实际生产的工艺要求设置，避免出现应力集中的尖角结构。渲染阶段采用柔和的影棚布光，主光源从斜上方打光突出接头的整体轮廓，辅助光源补光消除暗部死黑，添加柔和的地面阴影增强模型的立体感，最终渲染效果清晰展现接头的外观细节与结构特征，可用于气动系统装配模拟、产品展示、教学演示等场景。
