多槽式矿用浮选设备结构设计

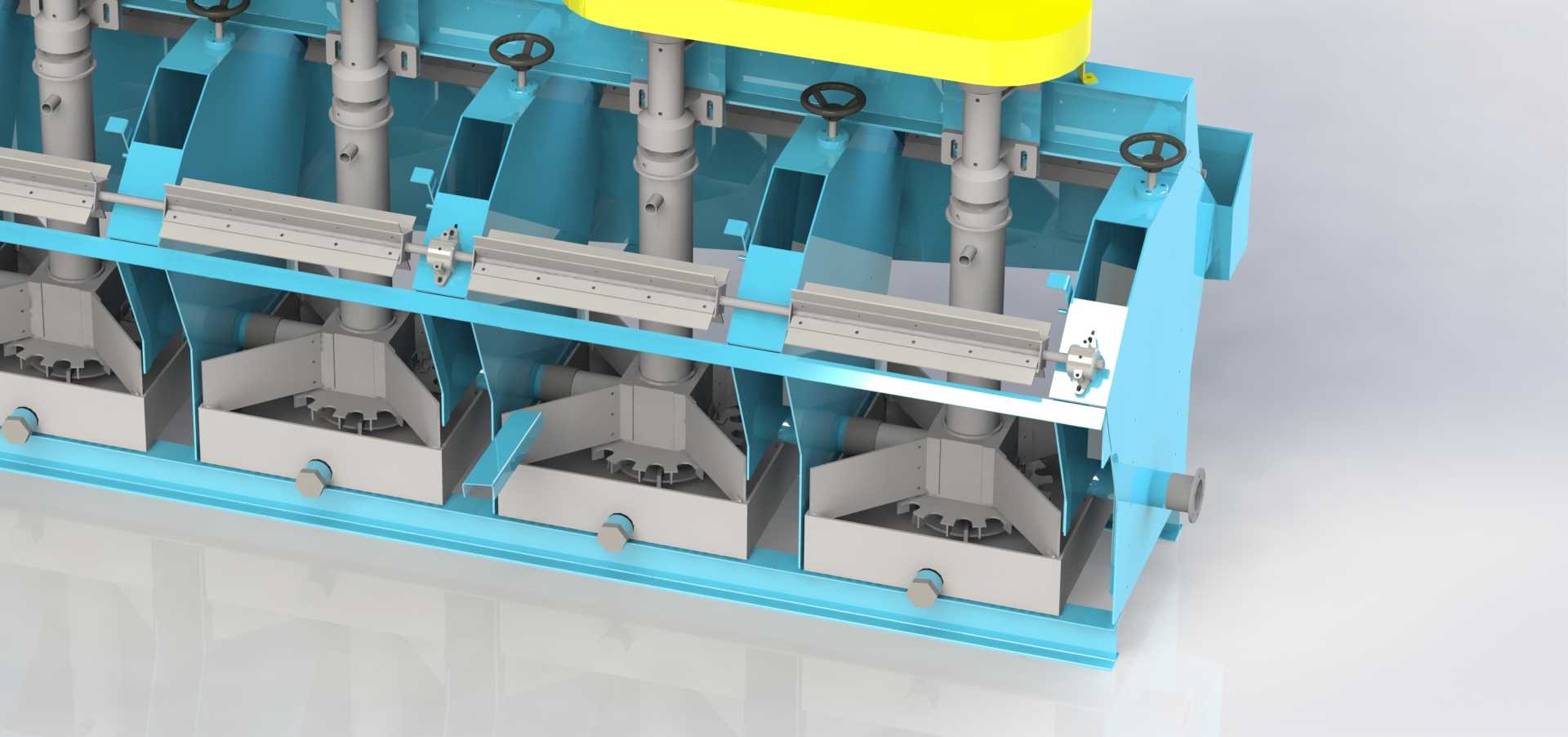

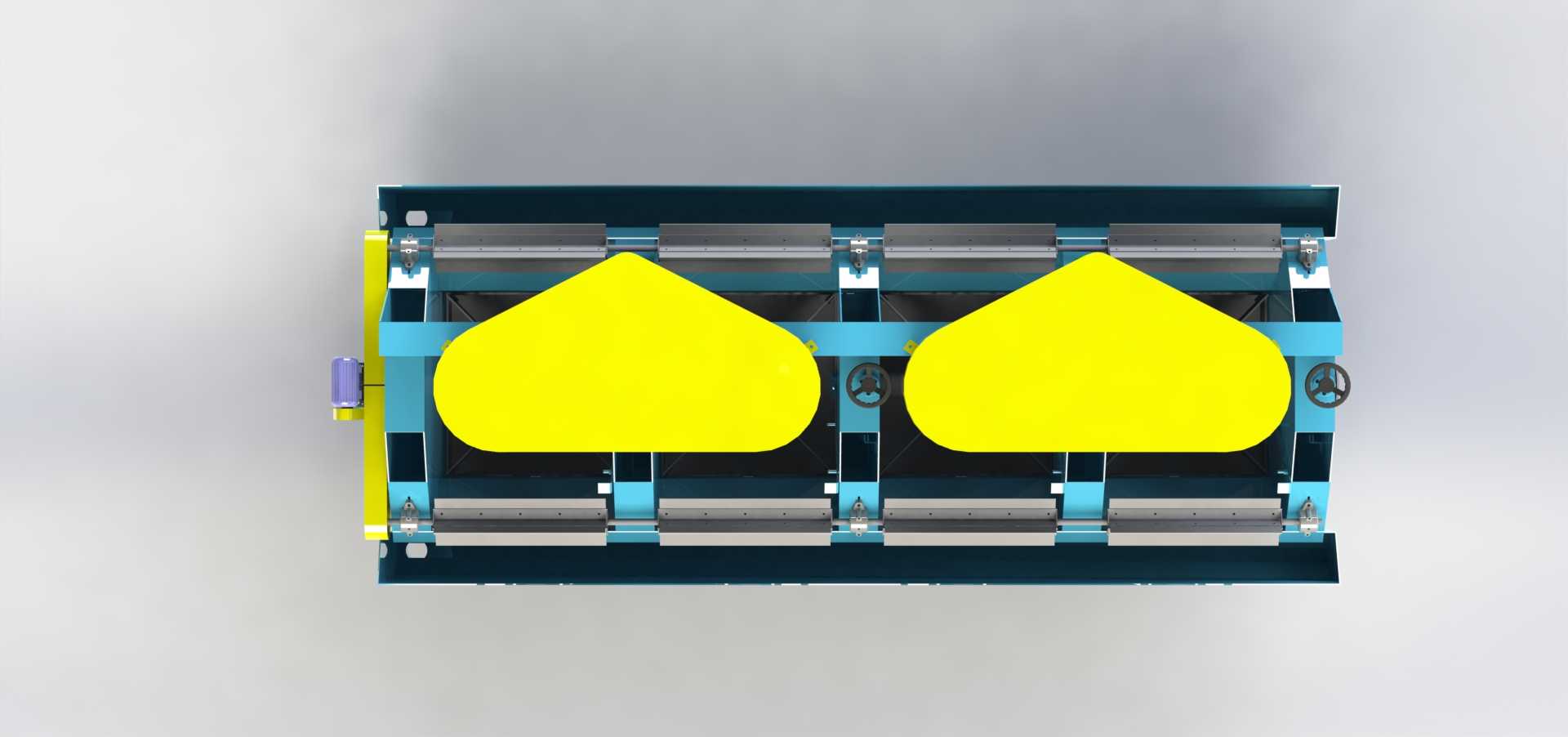

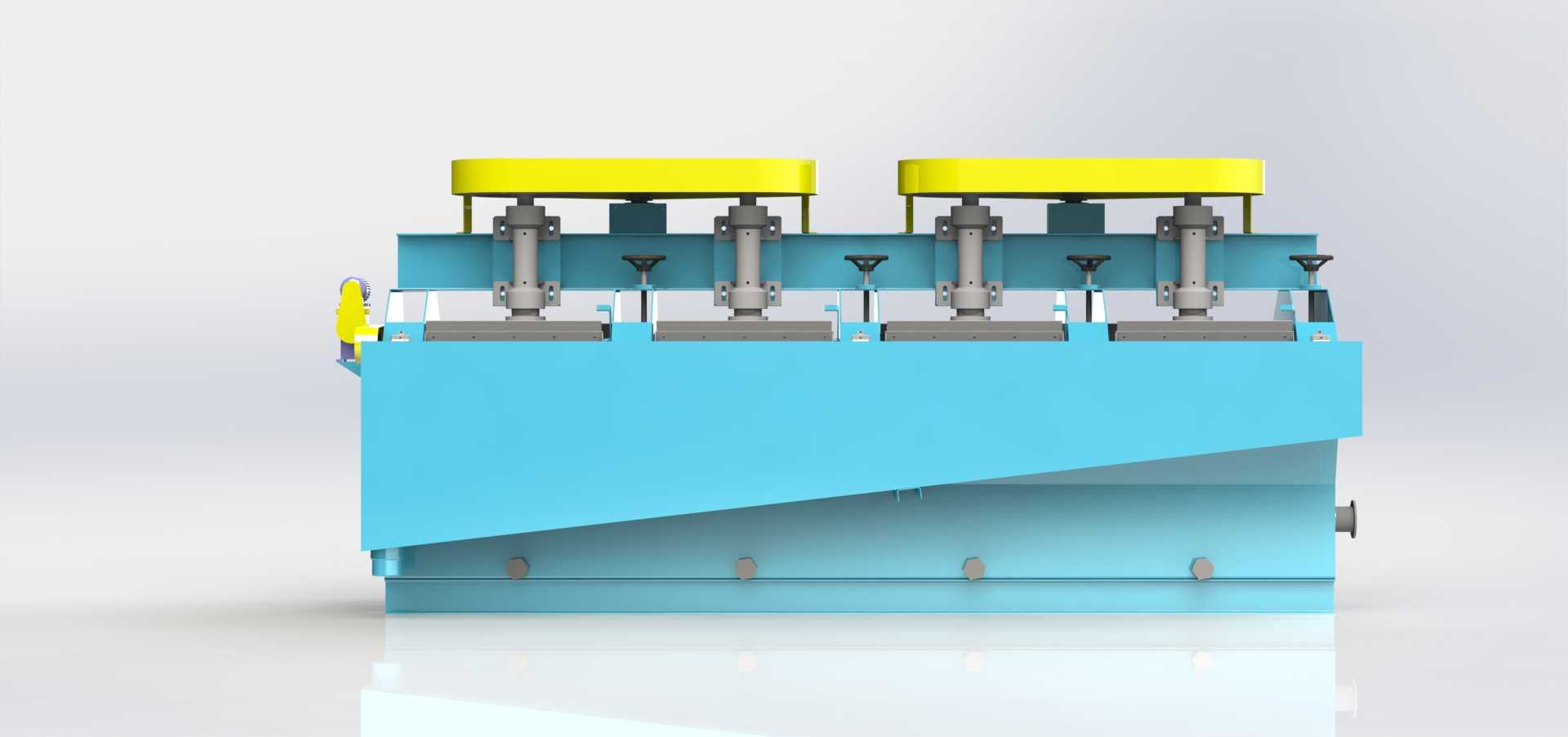

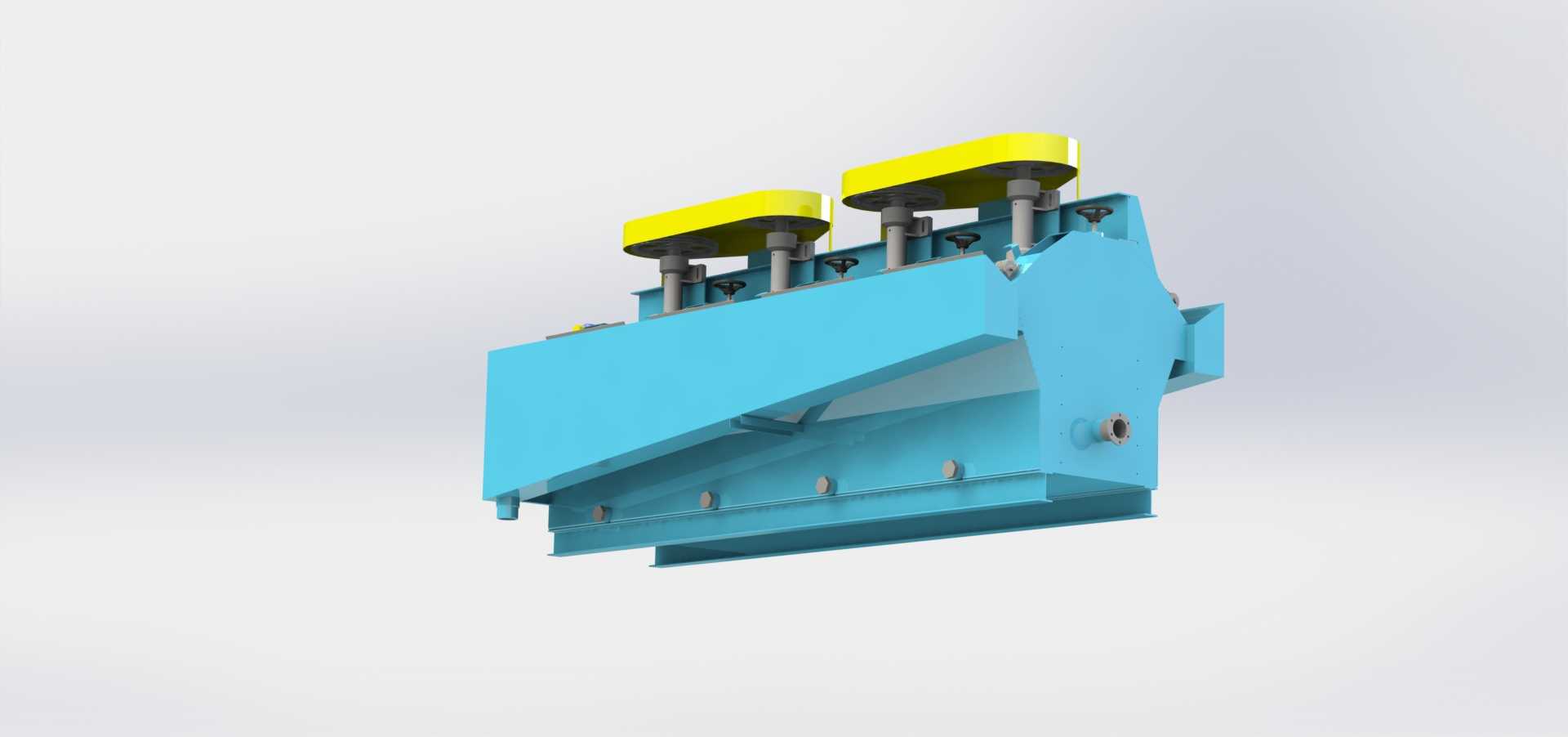

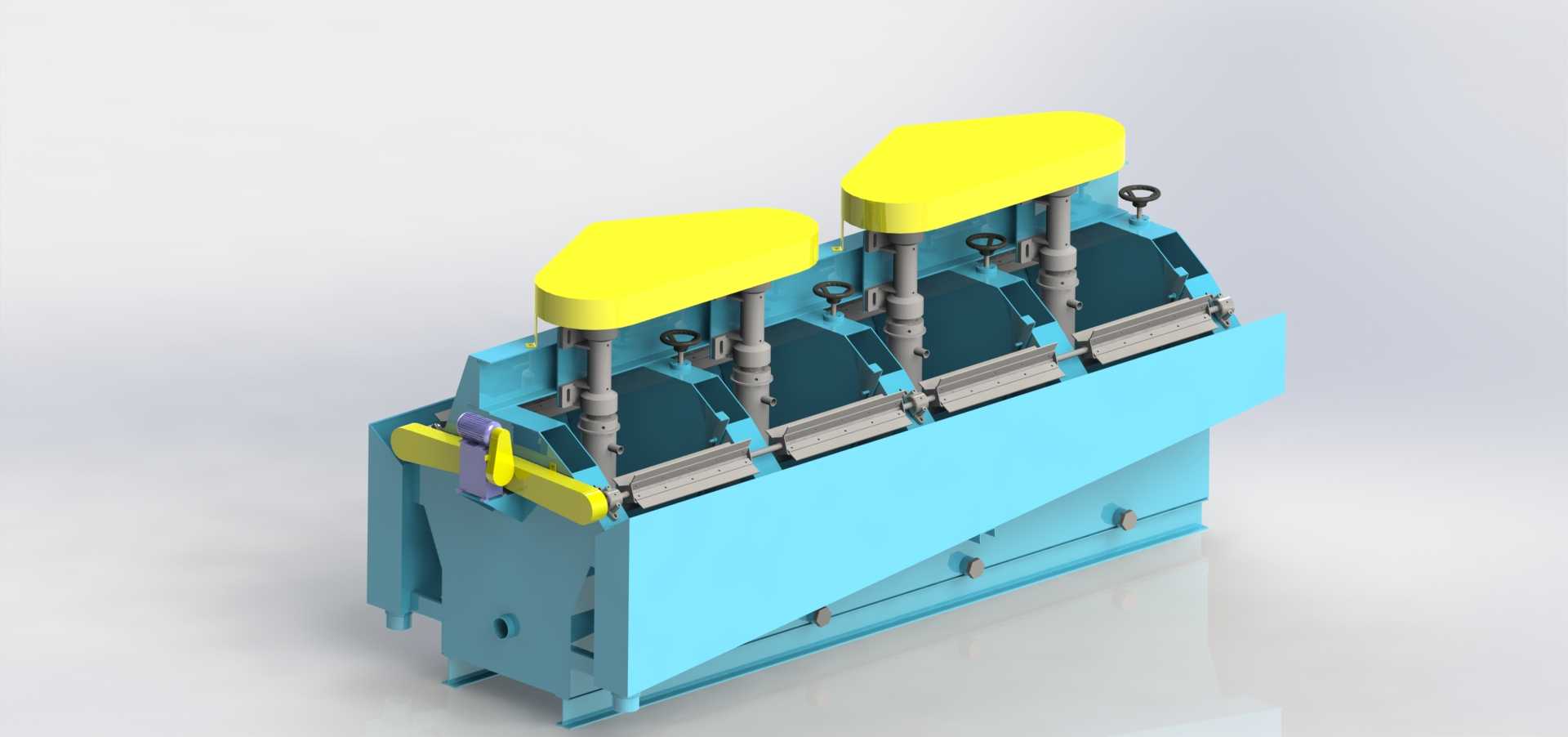

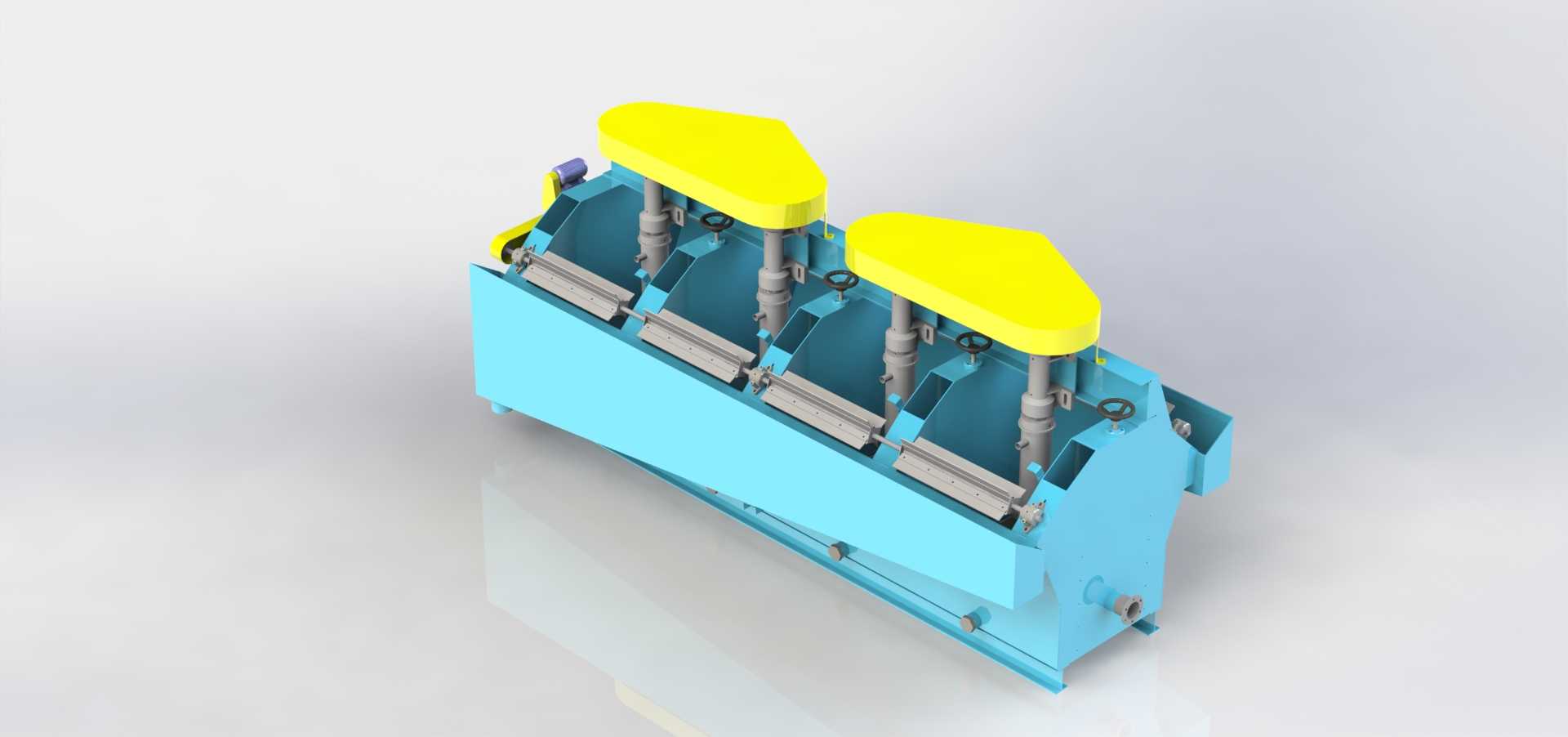

该浮选槽主要应用于有色金属、黑色金属及非金属矿物的选别作业场景，常见于大中型选矿厂的粗选、精选、扫选全流程作业段，可独立完成单槽分选作业，也可多槽串联组成连续浮选生产线，适配不同规模选矿厂的工艺排布需求。设备核心功能是通过搅拌充气作用，使矿浆中的目标矿物颗粒附着于气泡上浮至矿浆表面形成泡沫层，经刮泡机构收集后得到精矿产品，未上浮的脉石颗粒则随槽内矿浆流动进入下一作业环节，实现有用矿物与脉石的高效分离。从结构设计层面来看，该浮选槽采用多槽连体式槽体结构，槽体整体采用钢板折弯焊接成型，槽内设置有稳流板、导流板结构，可减少矿浆在槽内的紊流死角，保证矿浆液面平稳，提升气泡与矿粒的碰撞概率。每槽独立配置搅拌机构与充气调节组件，搅拌轴采用立式悬臂安装结构，叶轮设计为后倾式叶片，可在较低转速下实现矿浆的充分悬浮，同时降低叶轮与定子的磨损速率；充气量可通过各槽独立的阀门组件调节，适配不同矿物粒度、不同矿浆浓度下的分选需求。槽体上部的黄色护罩为传动机构防护结构，既可以避免矿浆飞溅进入轴承座等传动部件，也可作为检修操作的安全防护结构，护罩采用快拆式连接设计，日常检修时无需整体拆卸即可完成轴承、密封件的更换作业。设备的安装边界需结合生产线处理量确定，单组多槽浮选槽安装时需保证槽体纵向水平度偏差不超过千分之一，槽体底部预留有排污口与检修通道，相邻槽体之间的矿浆流通口设置有可调节闸板，可根据工艺需求灵活调整各槽的矿浆液位高度。设备进料端设置有前置给矿箱，可实现矿浆的均匀给入，出料端设置有尾矿箱与泡沫收集槽，泡沫刮板采用偏心轮驱动结构，刮板转速可根据泡沫层厚度进行调整，保证精矿泡沫的及时刮出，避免已附着的矿粒因气泡破裂回落至矿浆中，影响最终分选指标。
