立式不锈钢多接口工业过滤罐体结构

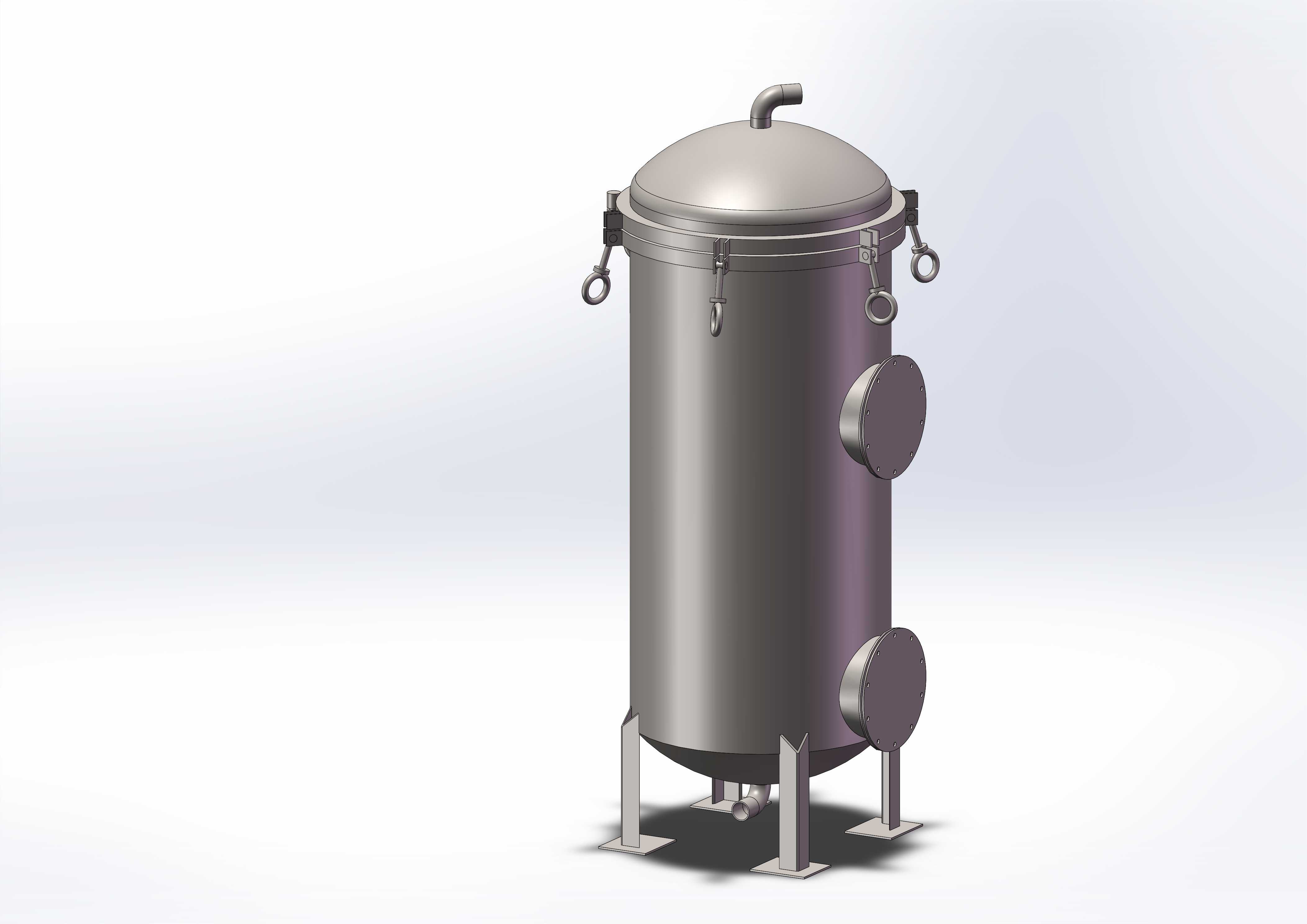

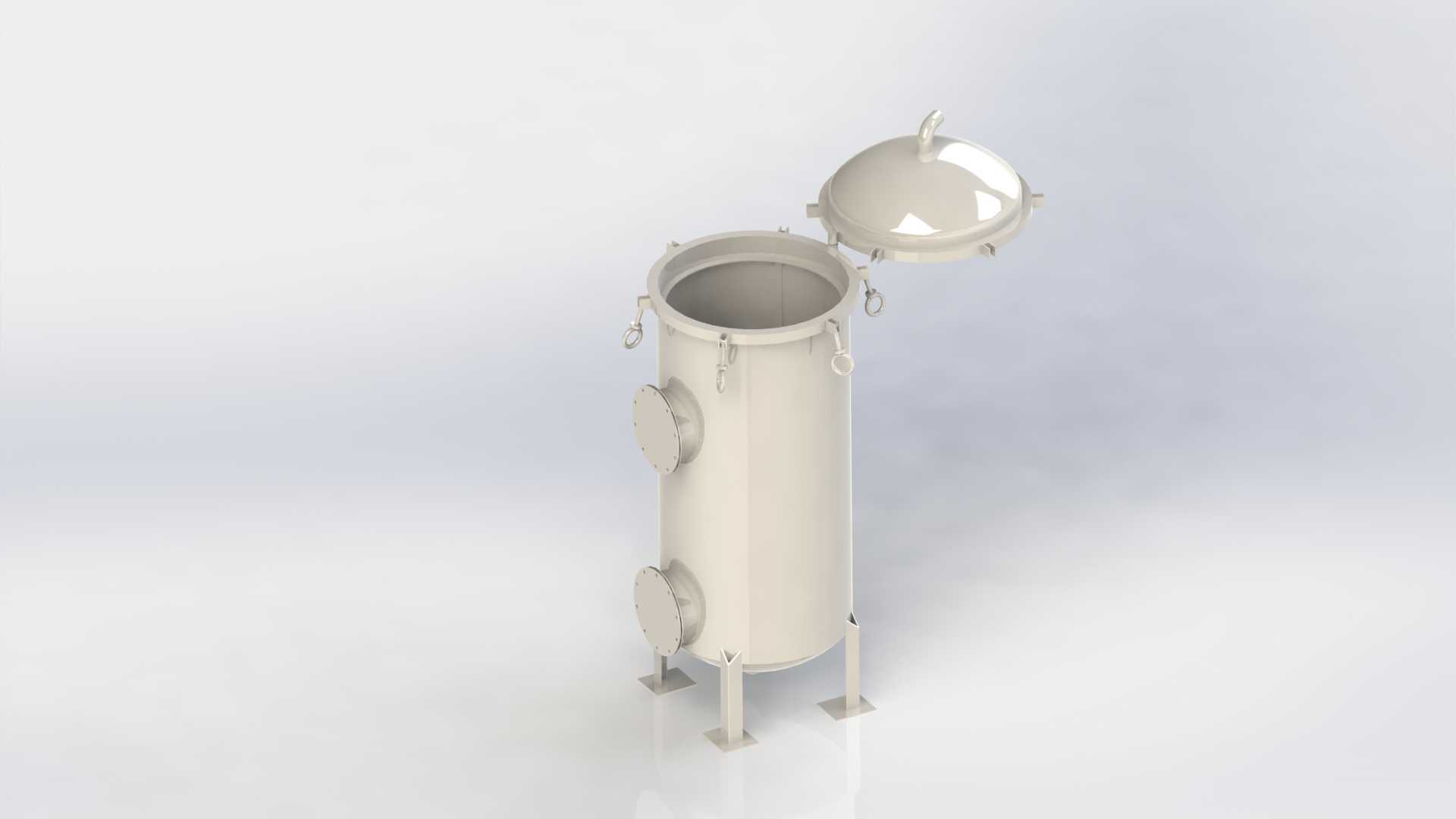

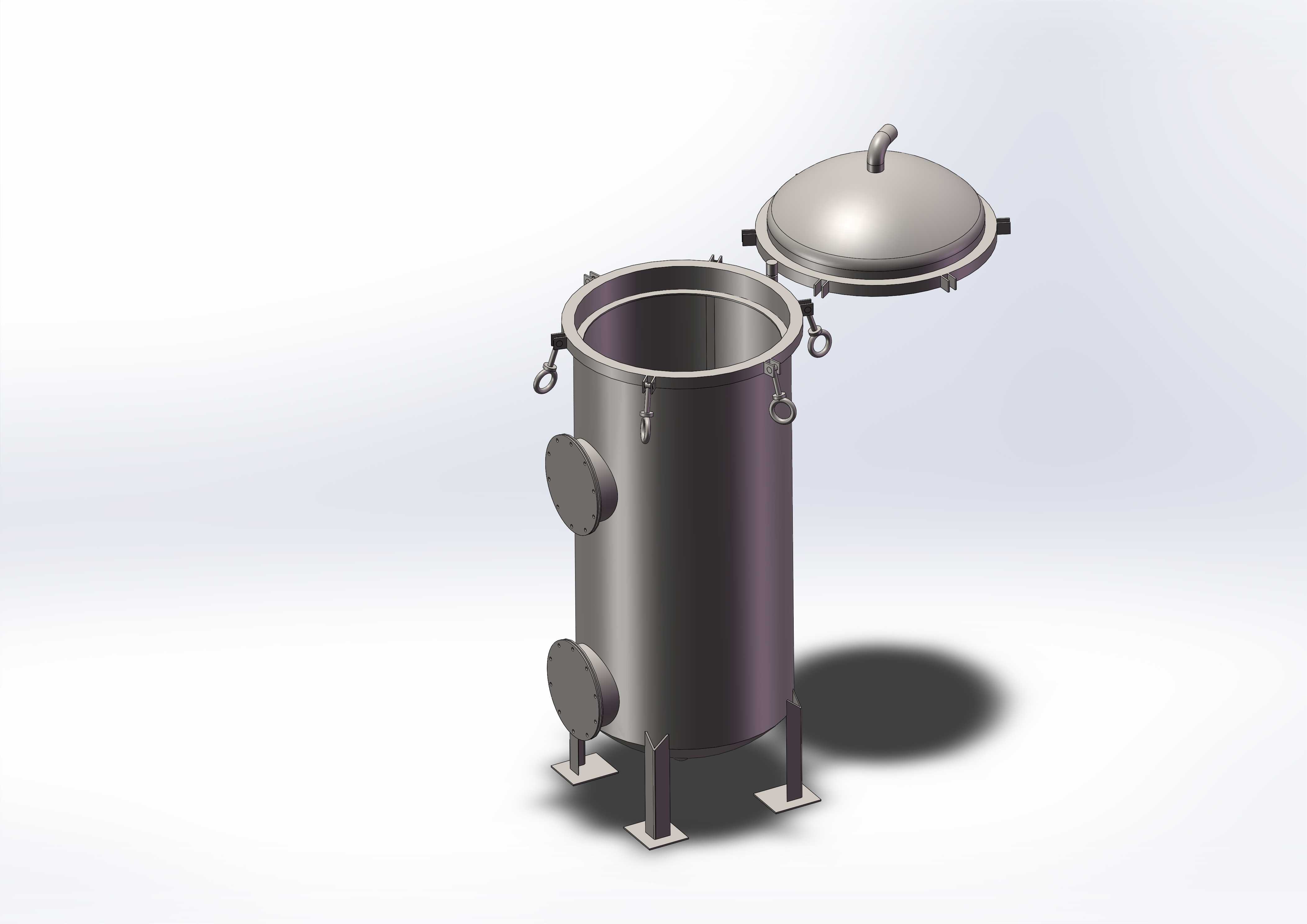

　　该立式过滤罐体主要面向工业流体净化环节的固液分离场景，常见于化工制程料液除杂、市政供水预处理、循环冷却水旁路过滤、食品饮料原料澄清等工况，可截留流体中携带的颗粒杂质、絮状悬浮物，保障下游泵阀、换热设备、精密仪表的运行安全，避免流道堵塞或部件磨蚀。从结构设计逻辑来看，整体采用立式圆柱承压壳体布局，上封头配置快开吊环锁紧结构，无需大型拆装工具即可快速开启上盖，更换内部滤元时操作空间充足，侧部分层设置的两个圆形接口可根据管路走向灵活选择进液、出液或排污、排气的接驳位，顶部弯管接口可适配排气、溢流或在线压力表安装需求，底部锥段结构可引导截留的杂质向底部排污口汇集，减少罐内残液滞留。安装层面，三根均匀分布的支腿带方形安装底板，

　　可直接通过膨胀螺栓固定于混凝土设备基础或钢制操作平台，安装时需预留上盖开启的垂直操作空间，以及侧部接口的管路接驳、阀门操作的侧向空间，罐体整体重心沿垂直轴线分布，运行时抗侧向管路推力的稳定性较好。设计过程中重点考量了承压状态下的结构强度，筒身与封头、接口的衔接位置均做了圆弧过渡处理，避免应力集中导致的焊缝疲劳，快开锁紧件的吊环与锁扣配合间隙经过匹配调整，既保证密封面的压紧力均匀，又能在泄压后快速解锁。日常运行时流体从侧部接口进入罐内，穿过滤元后从对应接口流出，杂质被截留在滤元外侧或罐底锥段，达到设定压差后即可开启上盖更换滤元或打开底部排污口排出沉渣，整体结构无复杂传动部件，维护门槛较低，适配多种不同材质的滤袋、滤芯等内件，可根据处理流量、过滤精度需求灵活调整内部配置，满足不同行业的流体净化参数要求。
