3D打印简易量角器成型模具结构

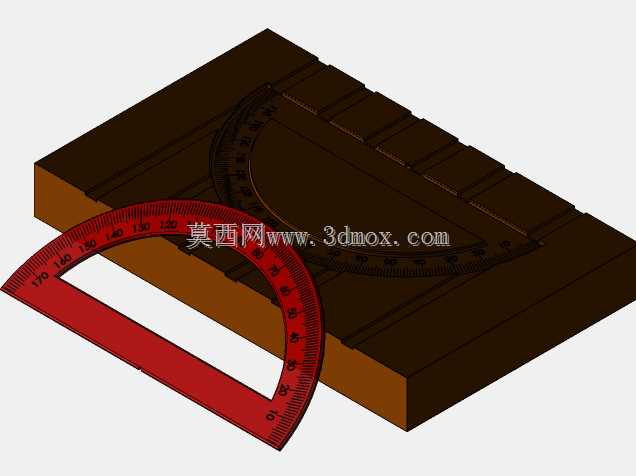

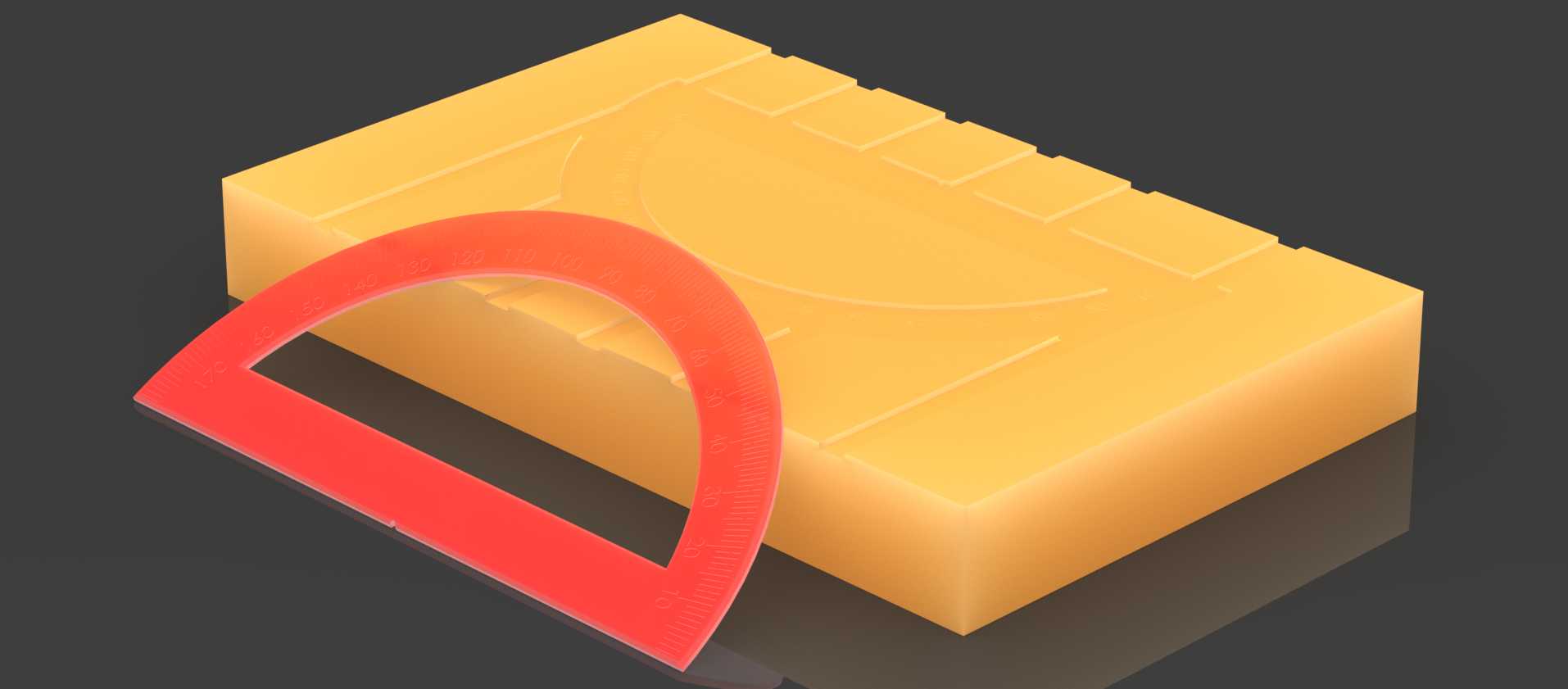

这套模具结构针对教学场景下的简易量角器快速制作需求设计，适配桌面级FDM3D打印设备的加工特性，无需复杂的脱模斜度二次修正，打印完成后可直接投入小批量量角器的浇注或压制成型作业。从实际使用场景来看，这类模具主要面向中小学科创课堂、职业院校工程实训环节，学生可借助该模具快速完成热塑性塑料片材的热压成型，亲手制作出可用的角度测量工具，相比直接采购成品量角器，更能帮助学习者理解量具的成型逻辑与结构原理。模具本体采用方块式基座设计，上表面直接加工出与半圆量角器轮廓完全匹配的成型凹槽，凹槽边缘预留了0.2mm的溢料槽，压制过程中多余的熔融材料会流入槽内，不会在量角器边缘形成难以清理的飞边，后续仅需简单修整即可得到边缘规整的成品。设计阶段特意将量角器的刻度标识凸台直接集成在模具型腔表面，压制完成的量角器表面会直接形成凹陷的刻度线，无需后续二次印刷或雕刻，即便长期使用刻度也不会出现磨损脱落的问题。模具的整体外形尺寸控制在120mm×80mm×40mm范围内，可适配绝大多数桌面级3D打印机的成型平台，无需拆分打印，一次成型即可保证型腔的位置精度，安装时仅需将模具平放在压合设备的工作台面，通过侧边的定位挡块即可完成快速固定，不需要额外设计复杂的安装孔位，适配普通手动压台、小型热压机的作业边界。模具的半圆成型型腔半径设置为50mm，对应常规学生用量角器的尺寸规格，型腔深度为2mm，压制出的量角器片材厚度均匀，握持时具备足够的刚度，不会因为厚度过薄出现弯折变形，影响角度测量精度。考虑到3D打印件的表面粗糙度特性，设计时在型腔内壁预留了0.15mm的抛光余量，打印完成后仅需用细砂纸简单打磨型腔表面，即可得到光滑的成型面，压制出的量角器表面无明显层纹，透光性均匀，方便使用者读取刻度数值。模具侧边设计的等距定位卡槽，可在多套模具并排使用时完成快速拼接，满足小批量同时压制的需求，卡槽的配合间隙控制在0.1mm，拼接后型腔的位置度偏差不超过0.05mm，不会出现压制时的料片错位问题。
