3D打印美国国旗成型模具结构设计

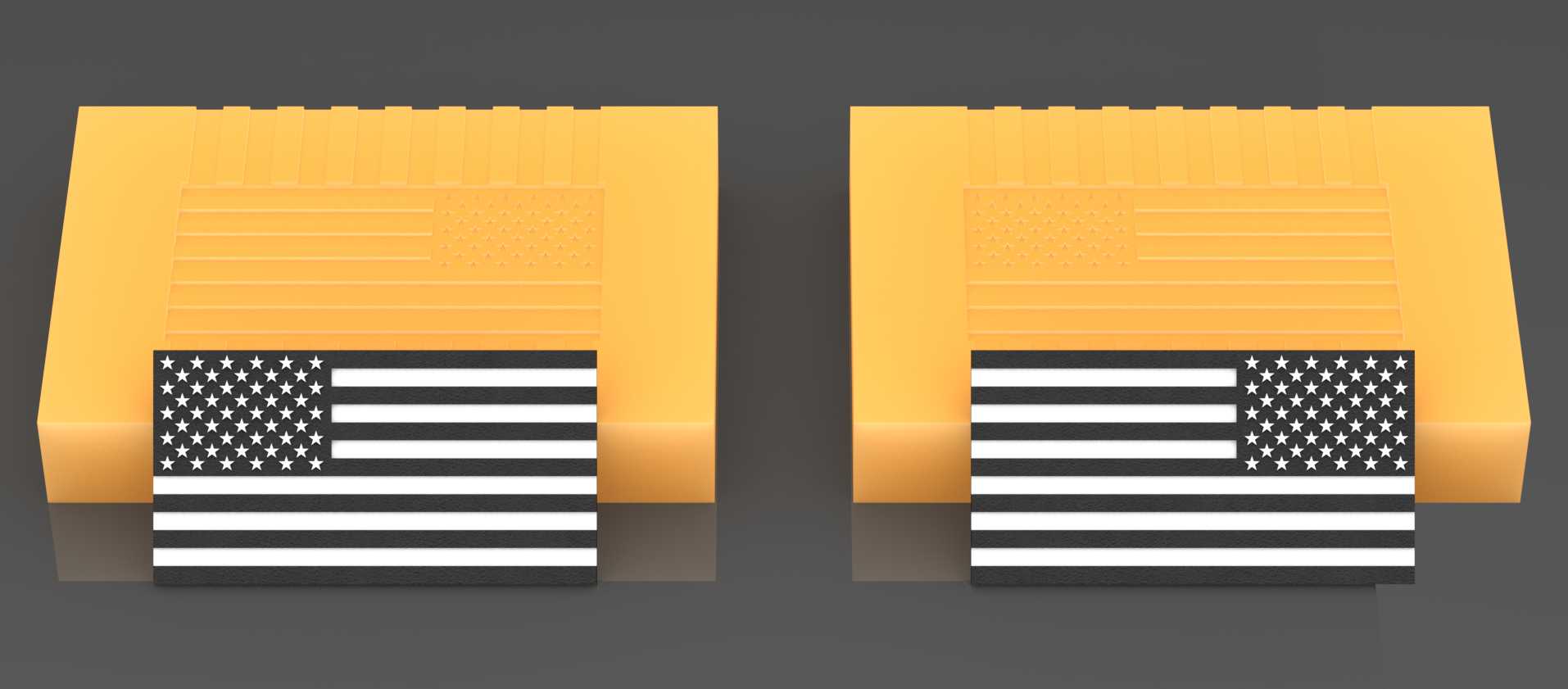

这套模具核心适配桌面级FDM3D打印设备的小批量文创制品生产场景，主要用于制作带有星条旗图案的标识嵌件，可直接嵌入战术装备、纪念摆件、户外标识牌的对应安装位，无需额外二次粘接固定。从结构设计逻辑来看，模具采用上下对合的分体式模腔布局，左右两套模腔分别对应星区在左、星区在右的两种国旗排布方向，可满足不同安装面的朝向需求，避免单方向模腔生产出的制品在反向安装时出现图案倒置的问题。模腔的凹陷深度严格匹配常用3D打印标识件的1.5mm标准嵌装厚度，模腔边缘做了0.2mm的脱模斜度，打印完成后无需撬取即可轻松取出制品，不会出现边角崩缺的情况。模腔表面的条纹槽与星阵凹位做了0.1mm的精度公差控制，打印填充率设置为20%时即可保证条纹边缘无台阶纹、星点无缺角，无需后续打磨修整。模具本体的外形尺寸控制在100mm×100mm×20mm的通用打印幅面范围内，可适配绝大多数桌面级3D打印机的成型平台，无需调整平台限位即可直接放置打印。模体底部做了2mm厚度的平整基准面，打印时直接贴附平台无需额外添加支撑，减少后处理工作量。实际使用时，可直接在模腔内注入不同颜色的PLA或树脂耗材，通过分层换色实现国旗的红白条纹、蓝色星区的色彩区分，也可先打印出黑白基底再进行表面涂色处理，两种工艺路径都能保证图案的规整度。模具的合模面做了0.05mm的平面度公差控制，对合后无明显缝隙，不会出现耗材溢边的问题，生产出的国旗制品边缘整齐，可直接压入预先开好对应尺寸槽位的装备外壳、纪念牌基体中，配合耐高温背胶即可完成固定，能耐受户外-20℃到60℃的温度环境，不会出现脱胶、变形的情况。针对不同使用场景，模腔的星阵排布严格遵循美国国旗的官方标准比例，条纹宽度、星点间距的尺寸偏差控制在0.05mm以内，生产出的制品无比例失真问题，可满足正式场合的标识使用需求。模具本体采用PLA耗材打印即可满足50次以内的小批量生产需求，若需更大批量生产，可使用这套模具翻制硅胶模，实现更低成本的批量复制，适配文创周边、战术配件定制等多场景的生产需求。
