1升油瓶生产线用压盖凸轮结构设计

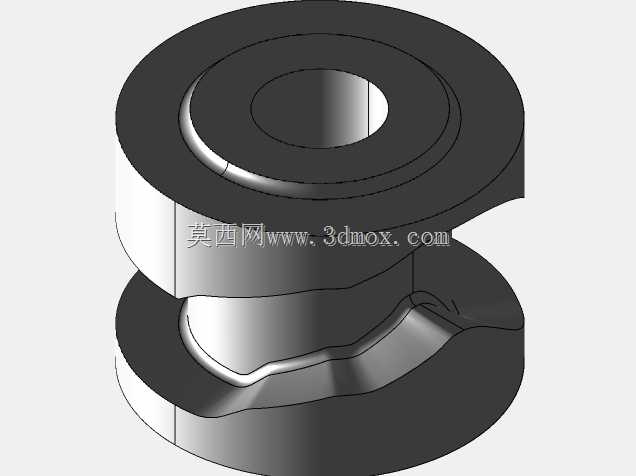

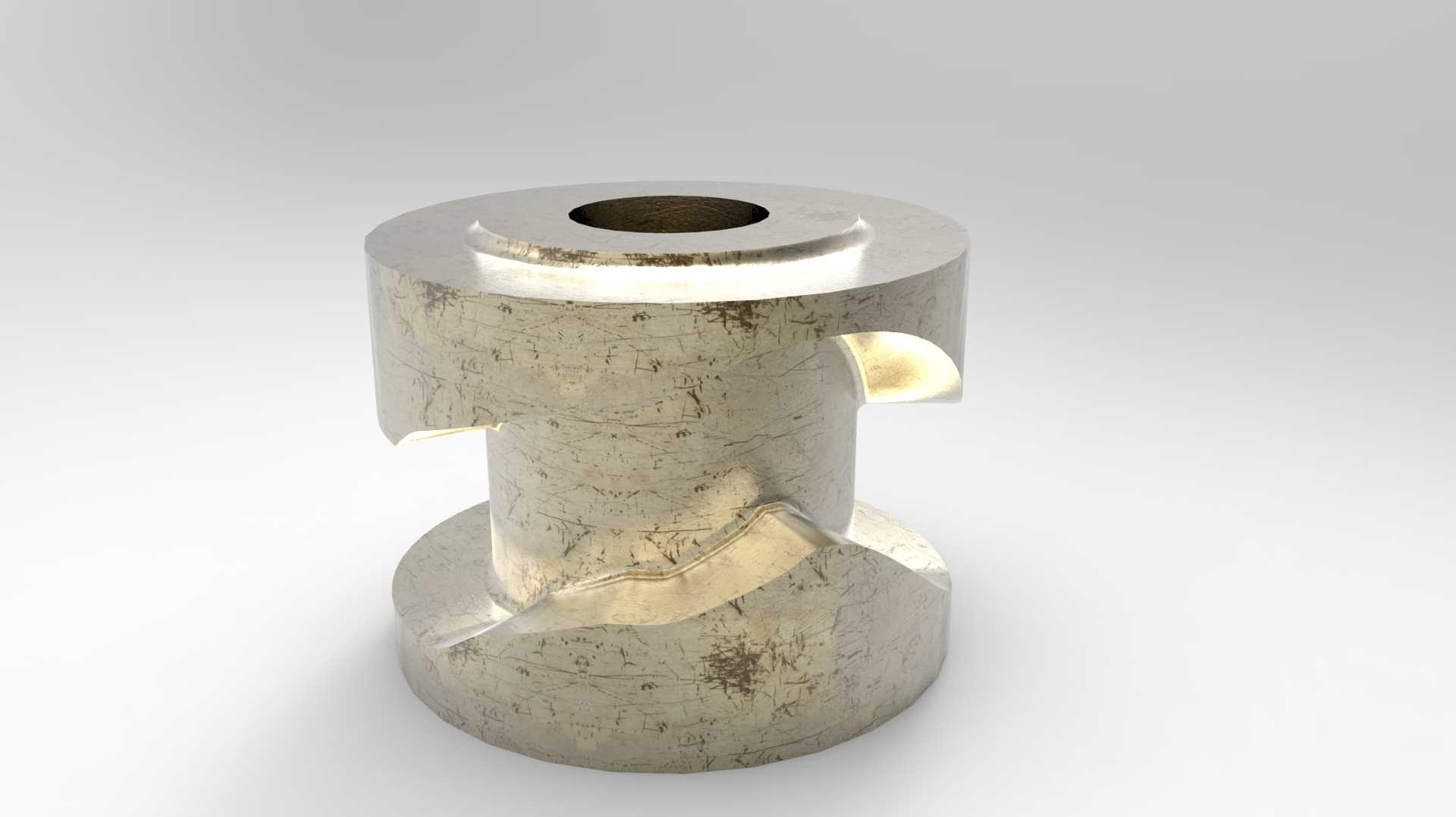

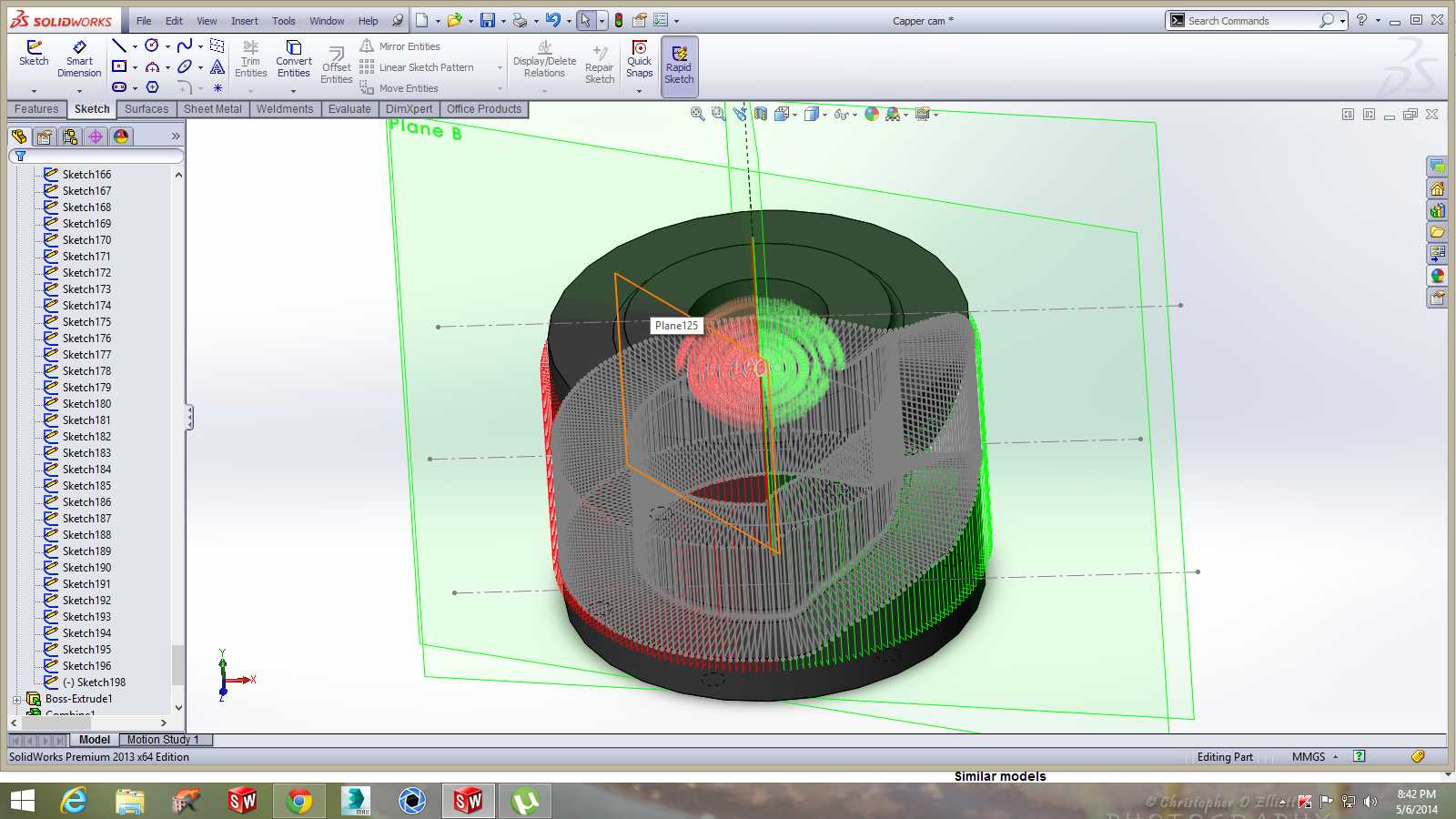

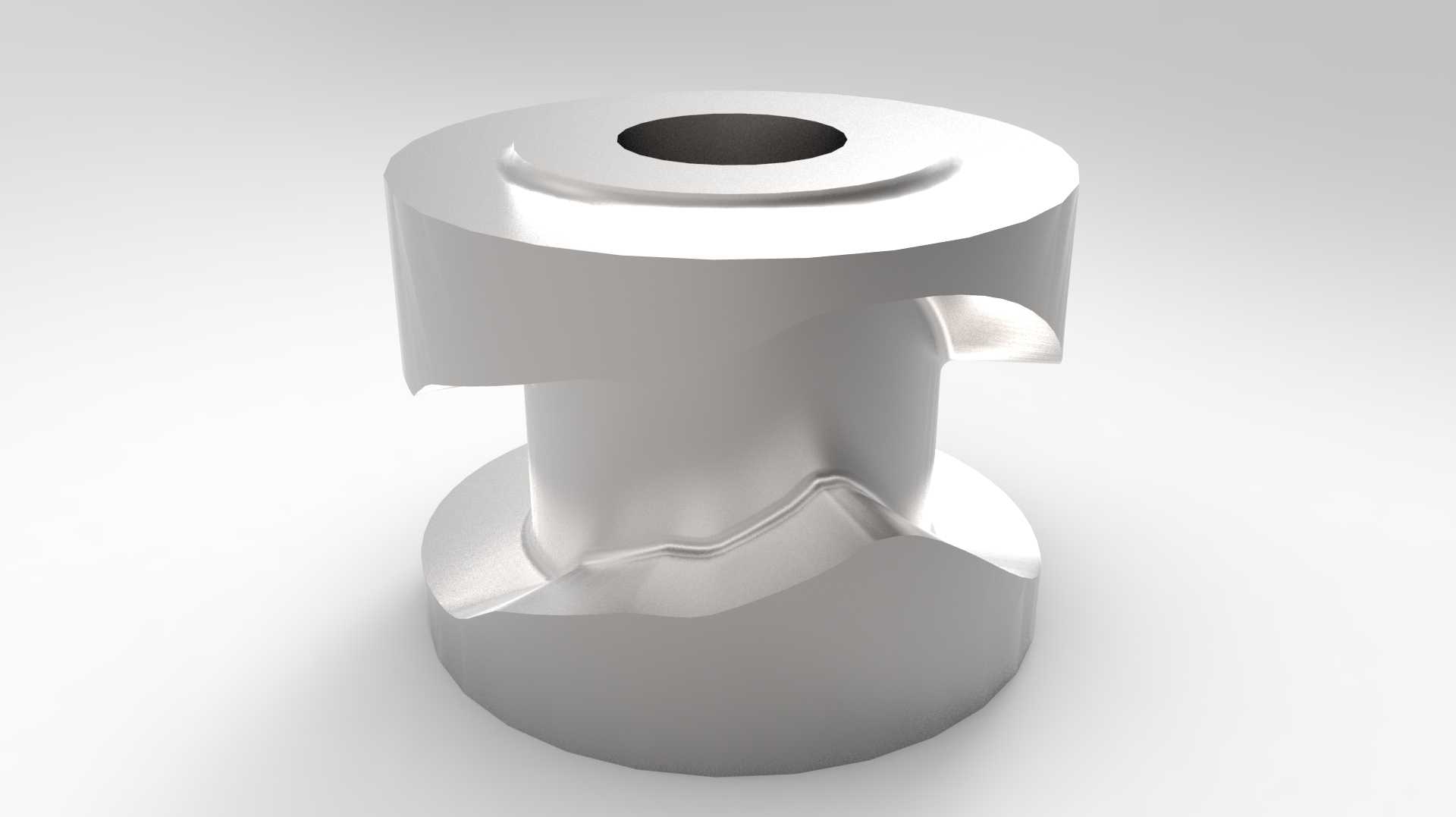

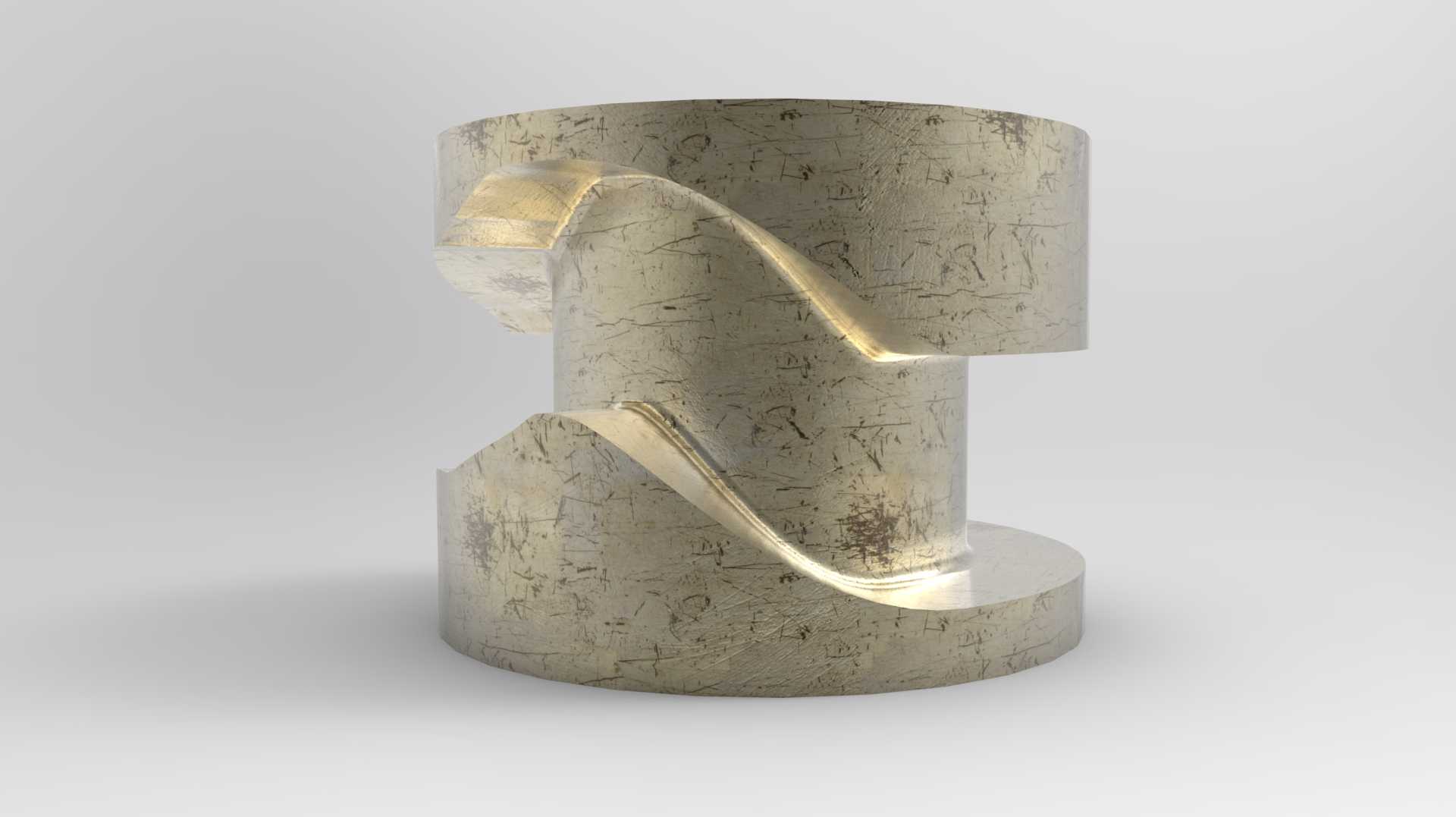

这款压盖凸轮是专门适配1升规格食用油瓶灌装生产线压盖工序的核心传动执行零件，在瓶装油品的自动化包装产线中，承担着将压盖动作的时序与行程精准匹配到输送线节拍的关键作用。从结构设计来看，整体采用同轴圆柱基体搭配空间曲面槽道的构型，顶部设置同轴定位止口，可直接与设备的凸轮驱动轴配合安装，中心通孔用于穿装锁紧轴件，保证凸轮运转时的同轴度，避免高速运转下的动平衡偏差带来的设备振动。侧面开设的径向螺纹孔用于安装锁紧顶丝，可在凸轮调整到位后锁死轴向与周向位置，防止长期运转出现的位置偏移，保障压盖动作的重复精度。

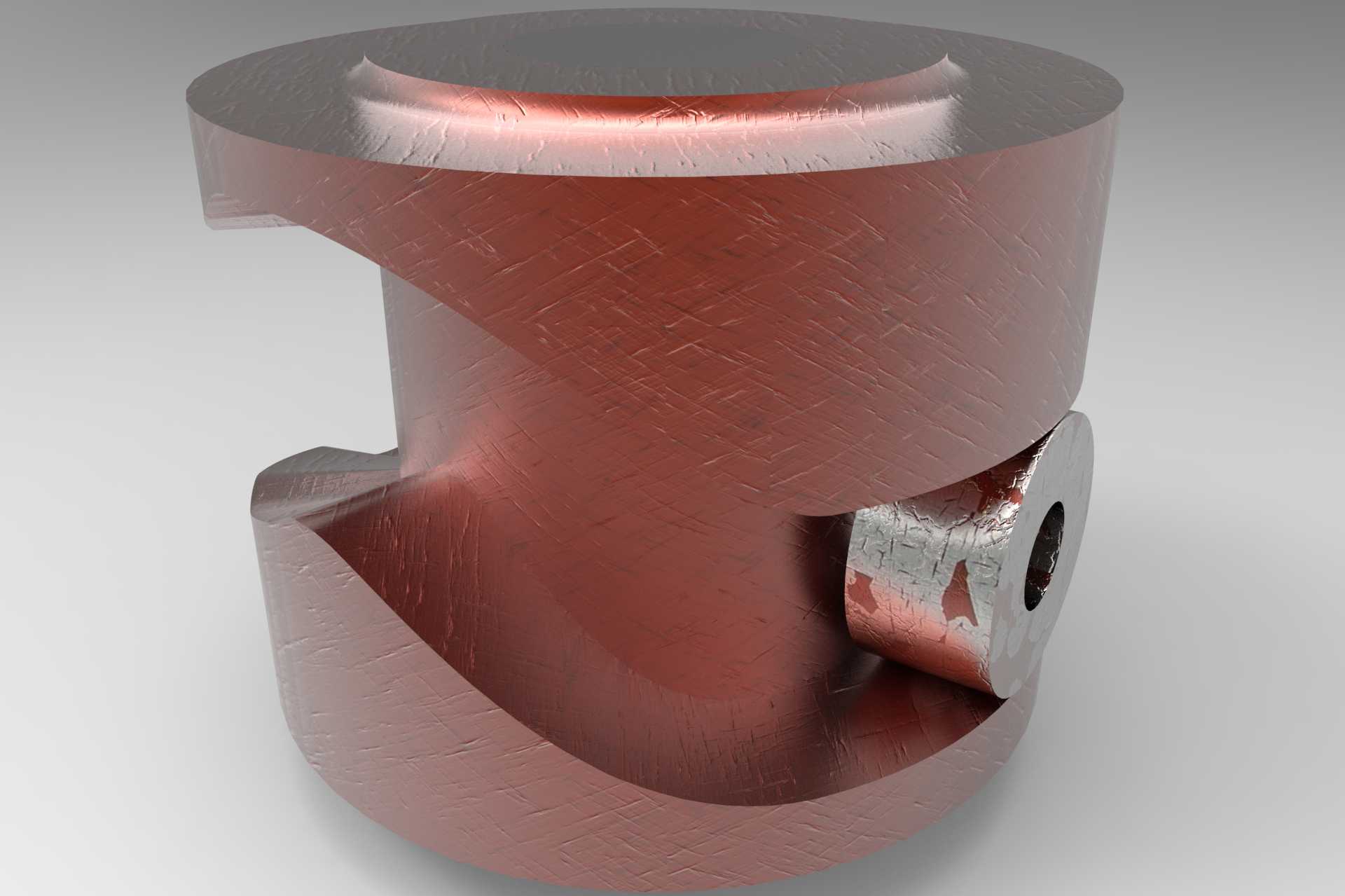

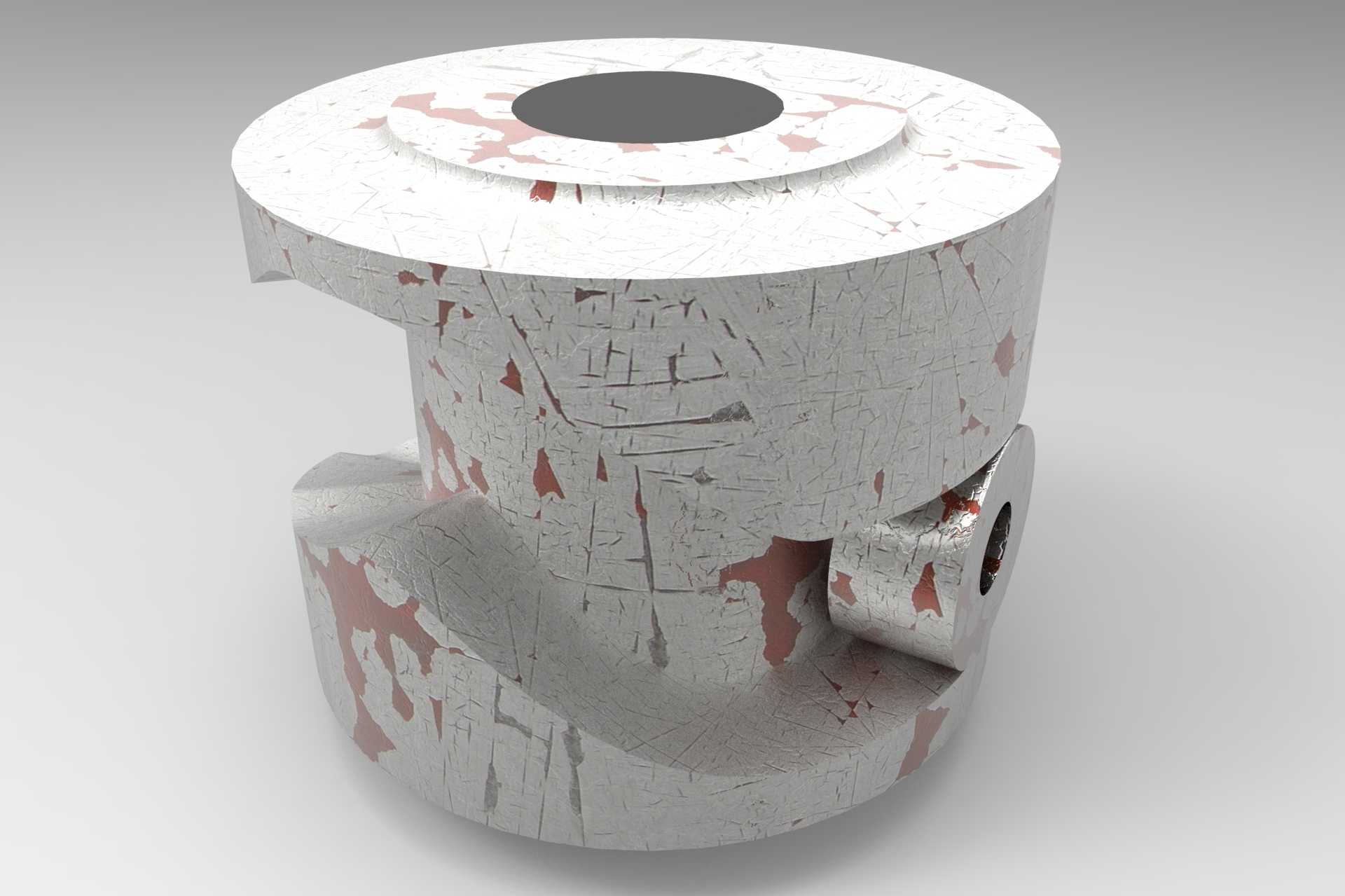

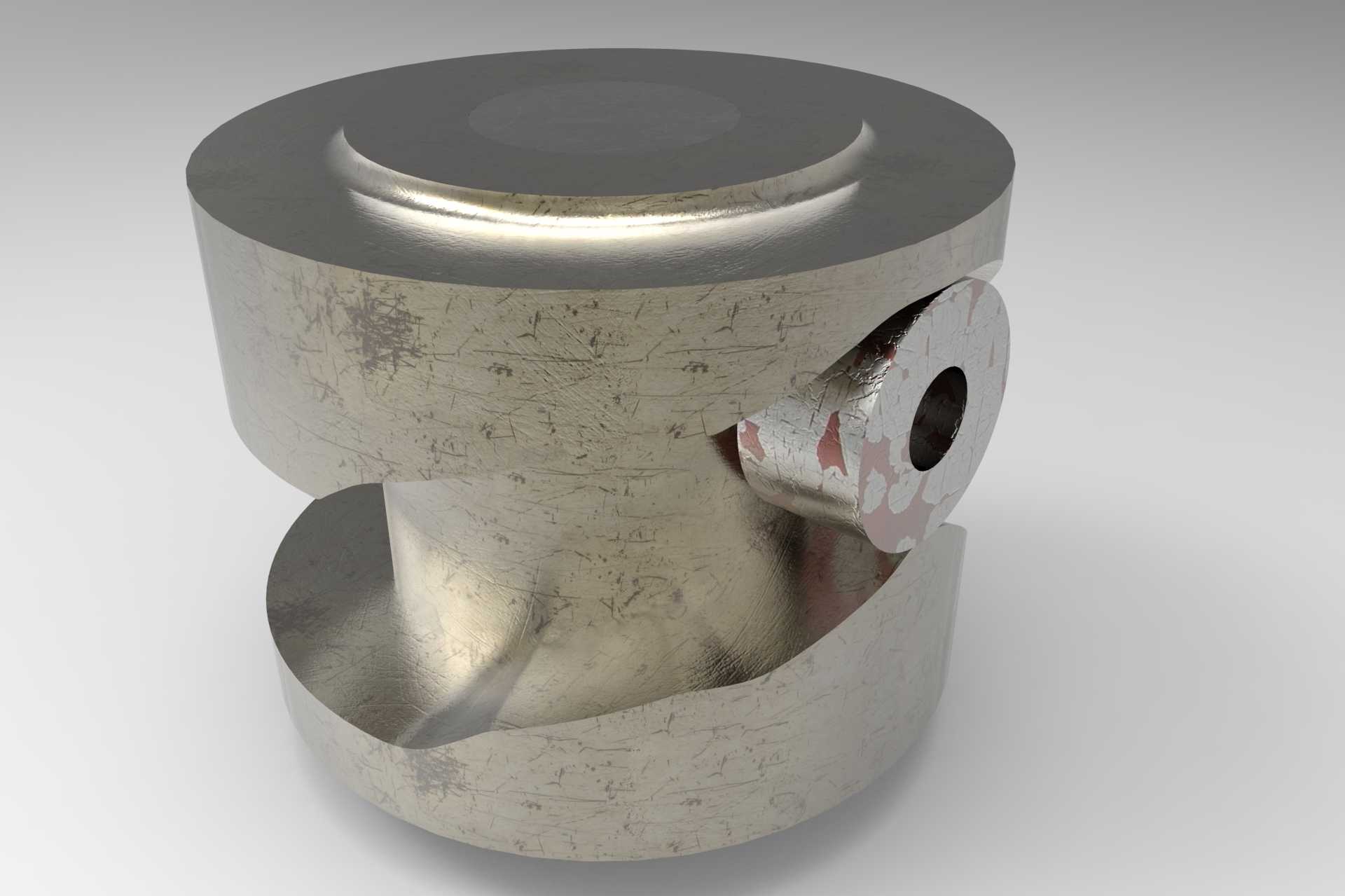

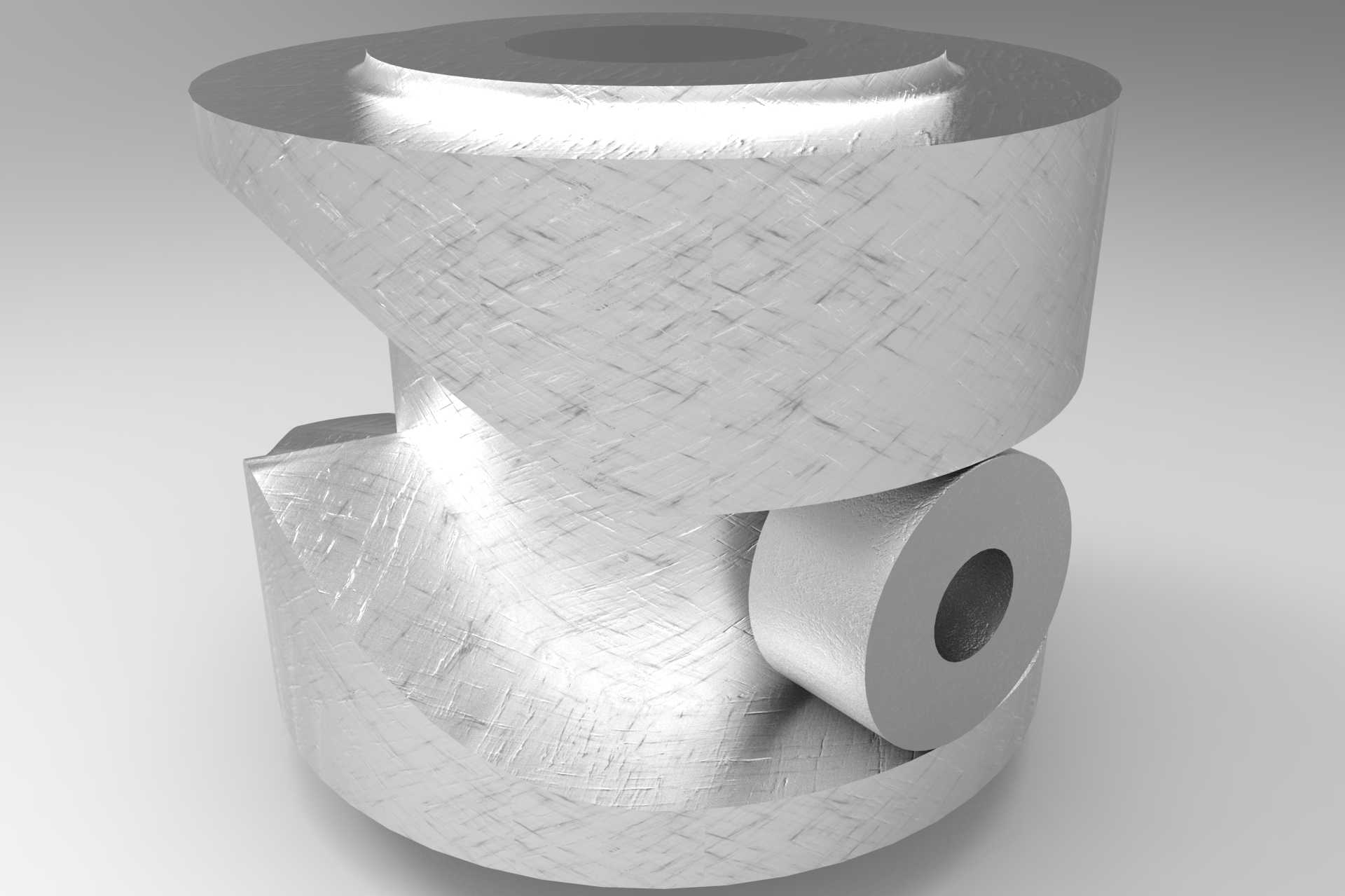

设计过程中，首先要匹配1升油瓶的瓶身高度、瓶盖压合行程参数，凸轮的曲面升程段对应压盖头下行压合的动作段，曲面回程段对应压盖头抬升避让输送线的动作段，槽道的曲率经过反复校核，保证压盖头下行时速度平缓，不会因为冲击过大导致瓶盖压偏、瓶身变形，回程段速度可适当提升，缩短空行程时间，匹配整线每分钟60-80瓶的生产节拍。凸轮基体侧面延伸出的带孔凸台，是用于安装感应触发块的结构，可配合设备上的接近传感器反馈凸轮的运转相位，给整条产线的动作时序提供同步信号，保证压盖动作与进瓶、出瓶输送、瓶盖供料机构的动作完全协同。

从安装边界来看，这款凸轮的外径尺寸适配常规中小型灌装压盖一体机的凸轮安装腔，轴向安装长度不需要额外改动设备的轴系间距，可直接替换同规格的老旧磨损凸轮，不需要对设备其他结构做二次改造。曲面工作段的表面硬度经过硬化处理，长期与从动滚子接触运转时磨损量极小，可保证连续生产状态下的动作精度稳定，不会因为曲面磨损出现压盖不到位、压盖过深损伤瓶口的问题。在实际产线应用中，这类圆柱凸轮相比盘形凸轮的空间占用更小，传动过程中的冲击载荷更低，适合食用油这类瓶装产品的软压合工况，既能够保证瓶盖压合后的密封性能达标，又能避免刚性冲击带来的瓶身外观损伤，适配PET材质1升油瓶的压盖工艺要求。
