重载传动用负荷链轮结构设计

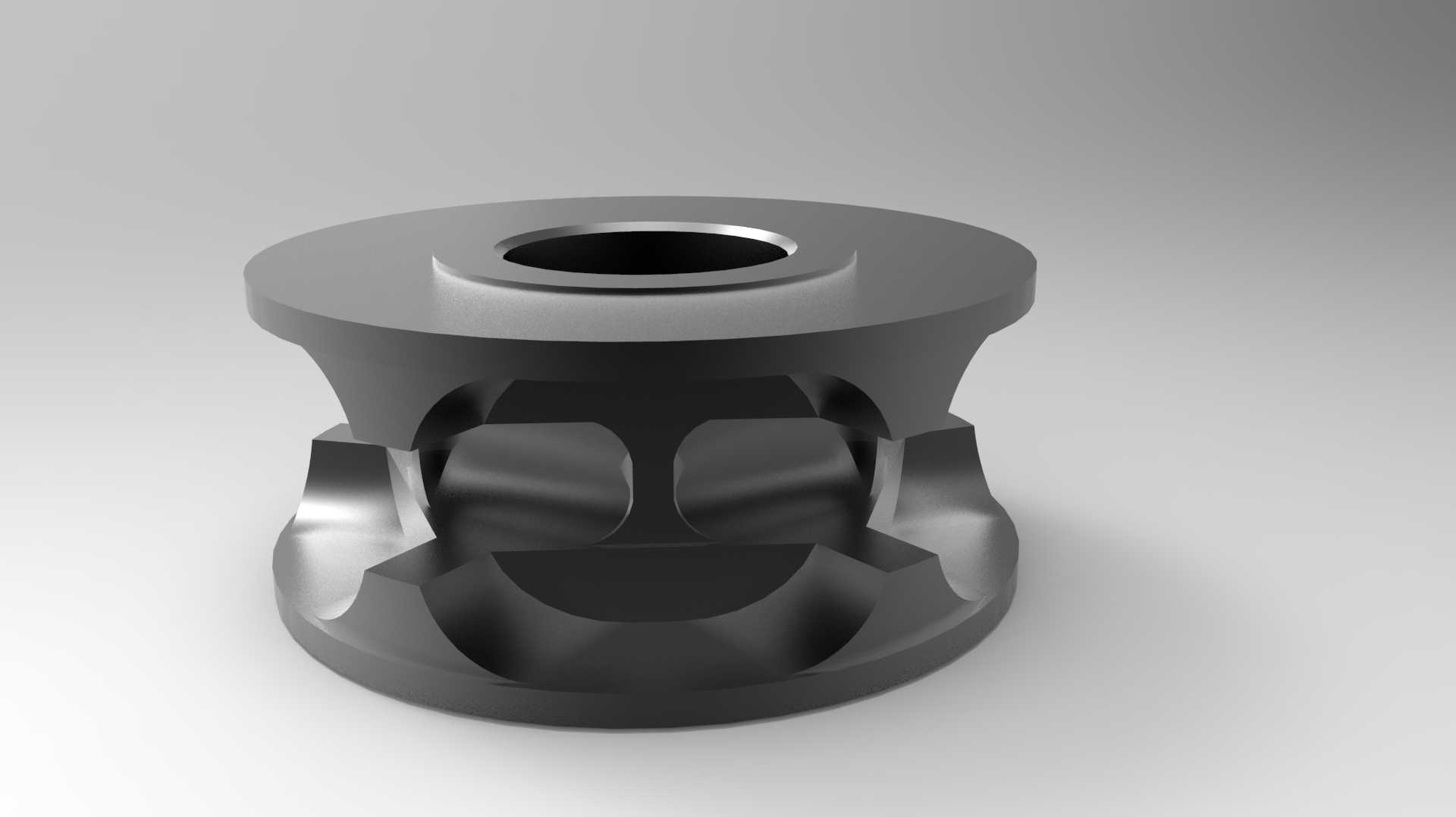

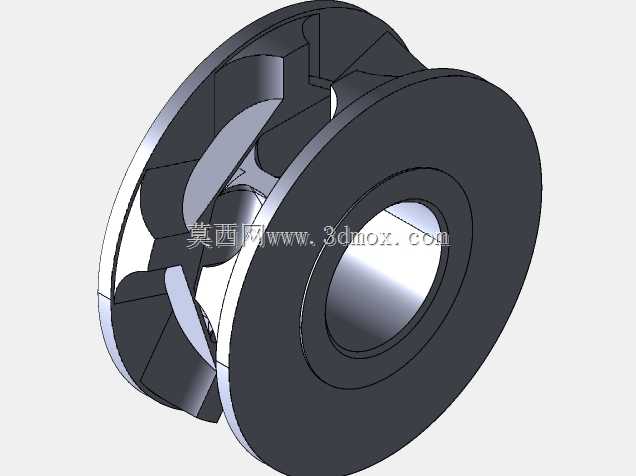

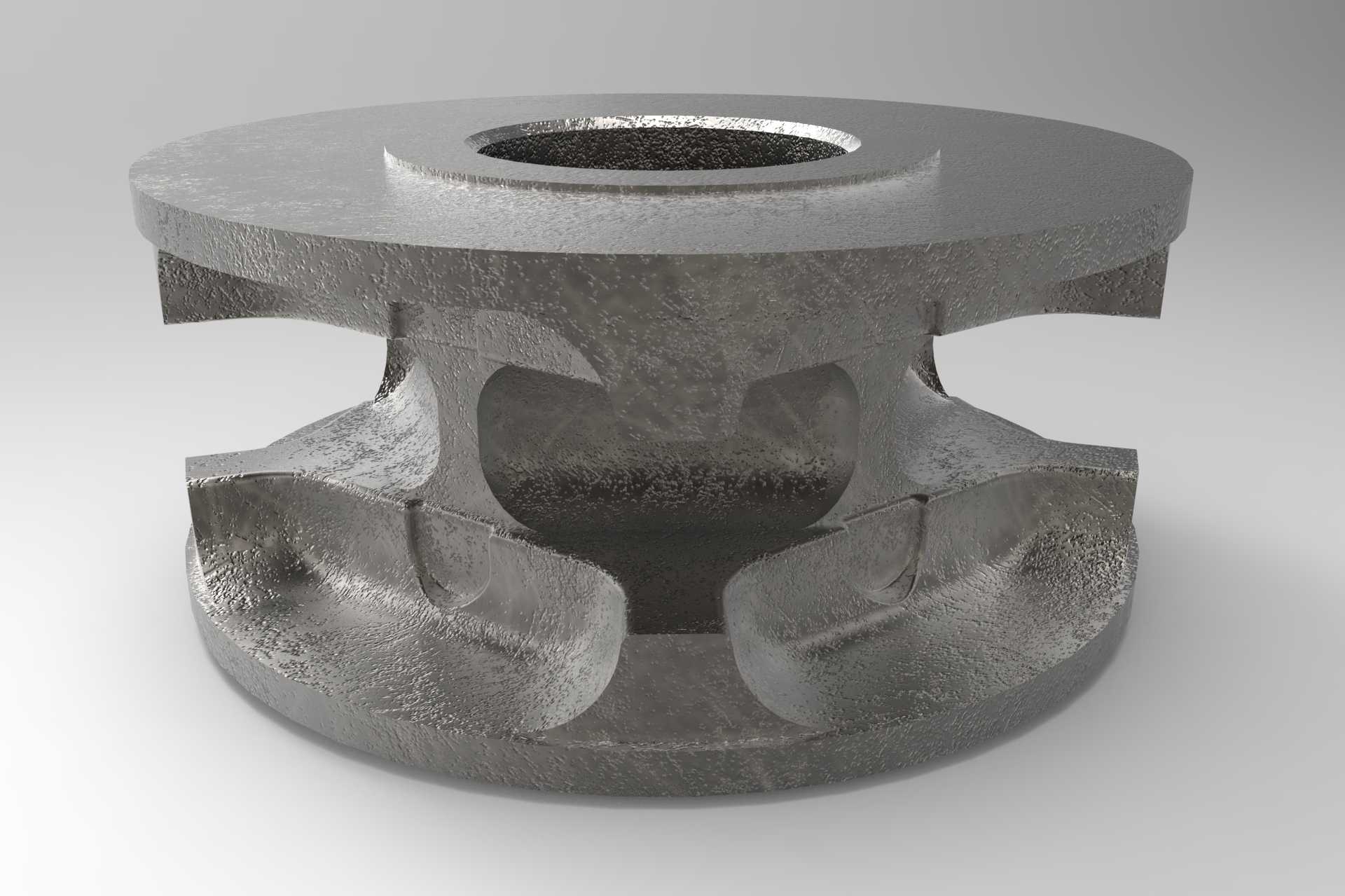

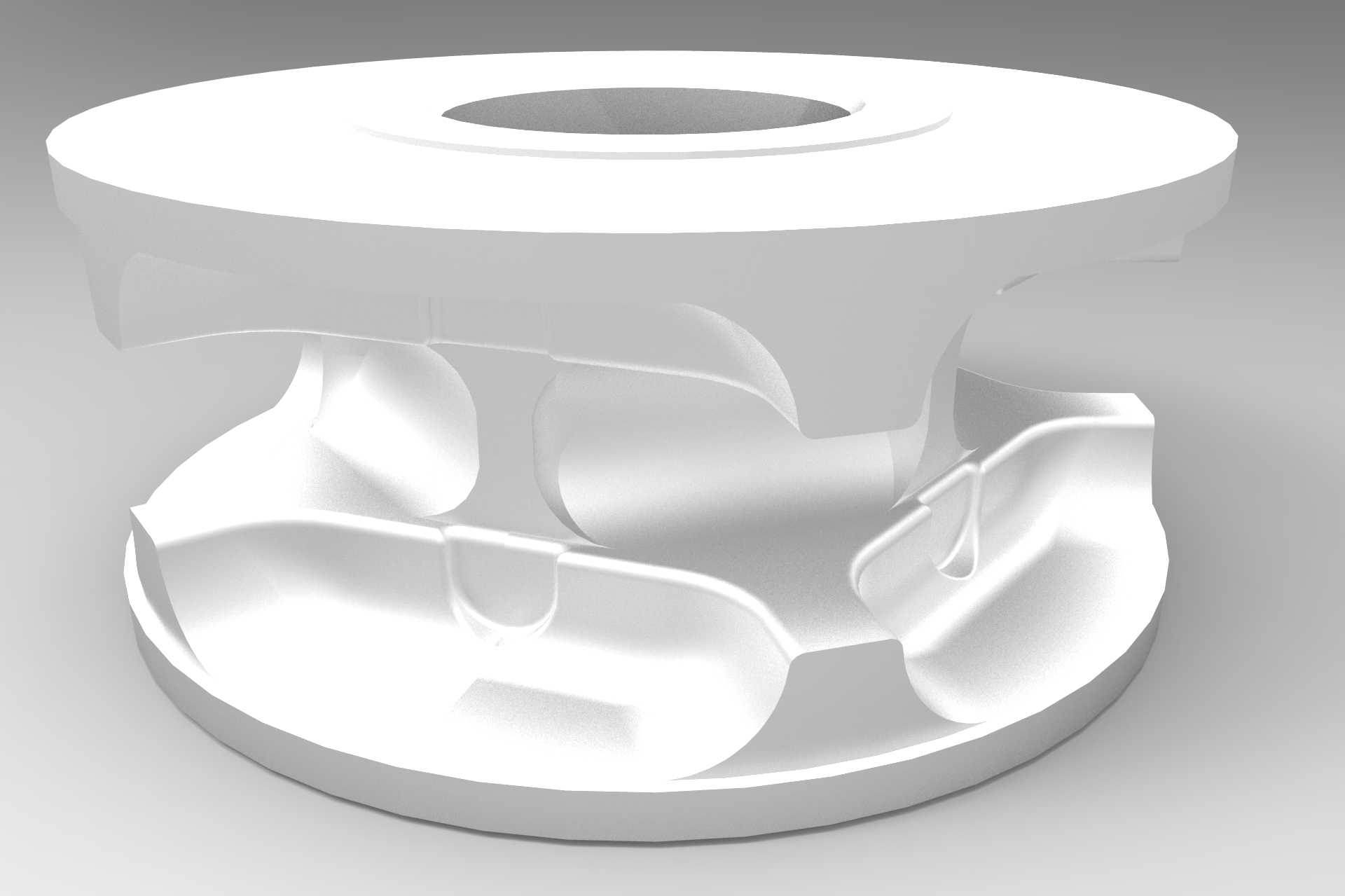

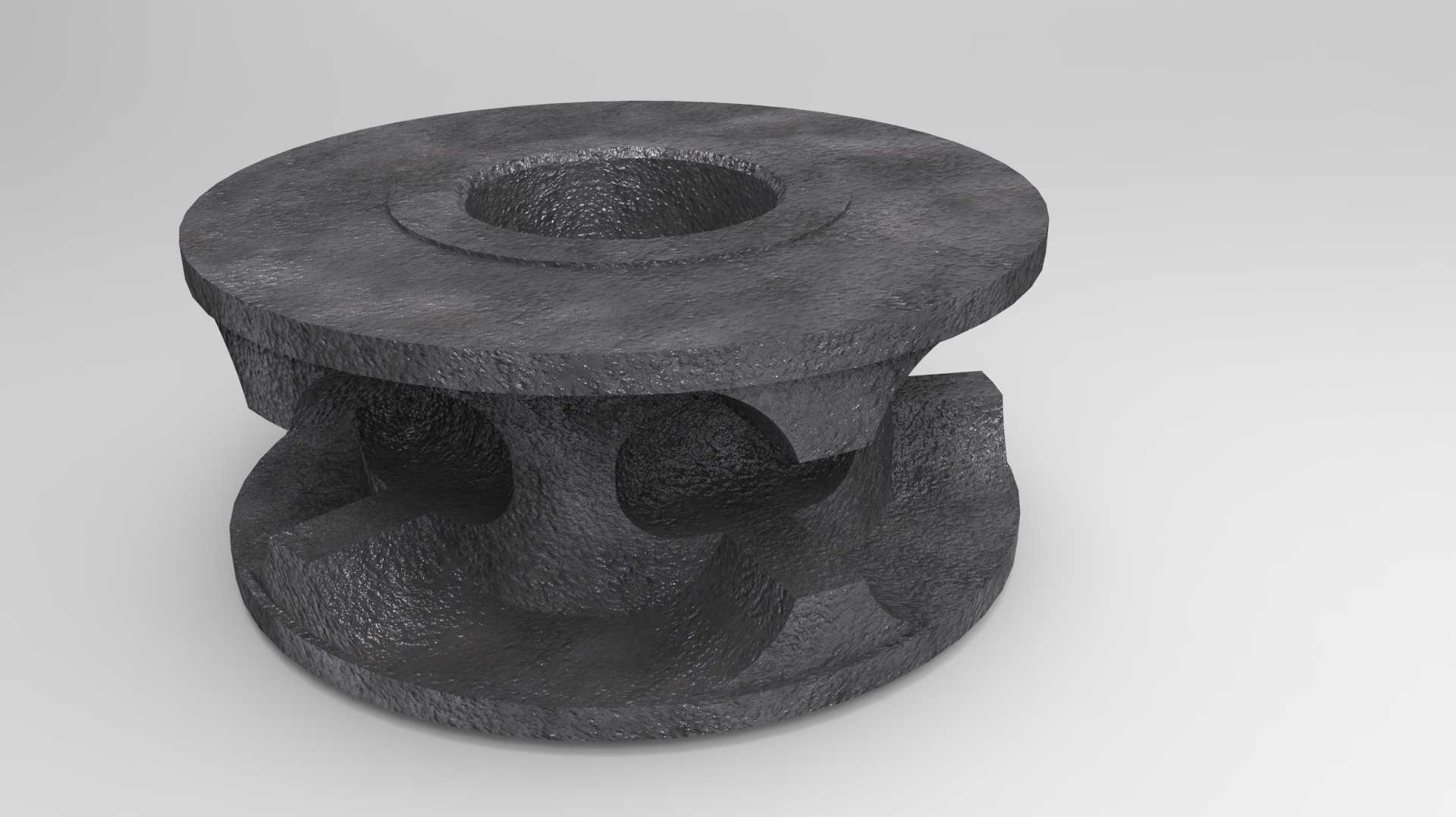

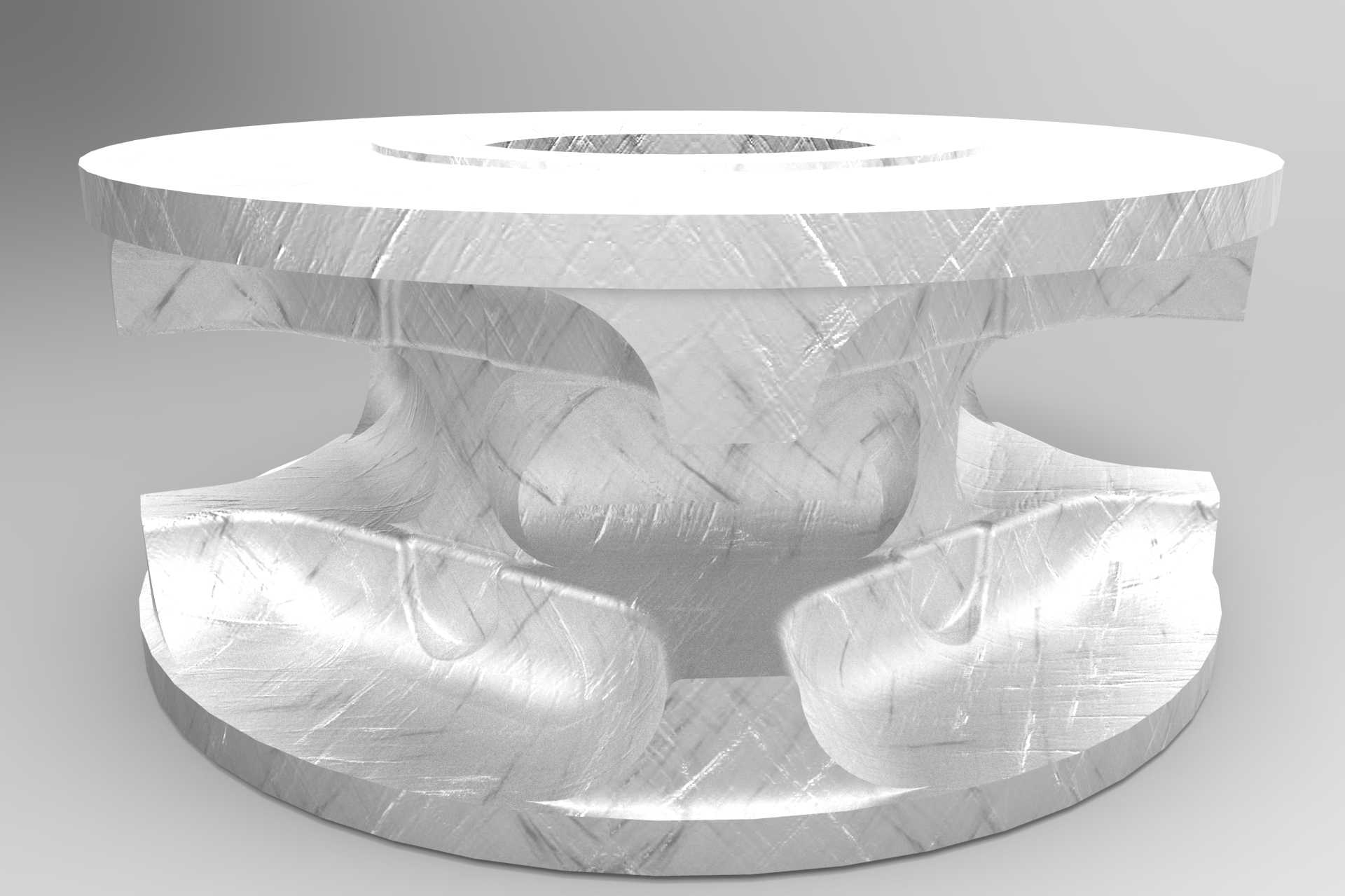

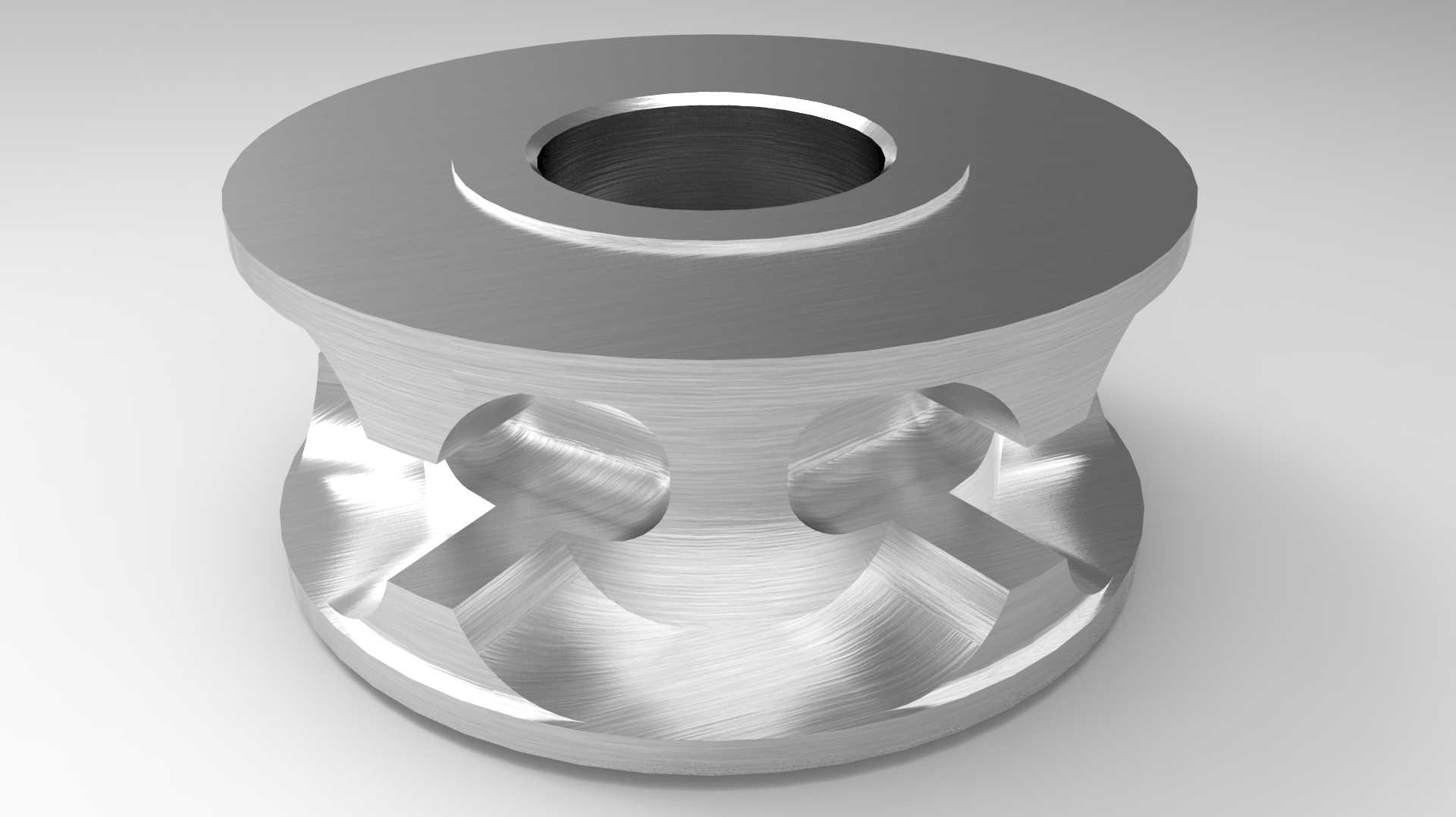

在矿山输送、重型物料搬运、冶金设备的链传动系统中，负荷链轮是承担大扭矩传递、适配重载链条啮合的核心执行部件，其结构合理性直接决定整套传动链路的运行寿命与负载稳定性。不同于轻载输送用的单片式链轮，这款链轮采用上下双啮合缘的对称式结构设计，中部设置镂空式辐板支撑结构，在保证整体结构刚度满足大扭矩传递要求的前提下，尽可能削减了非受力区域的材料冗余，既降低了链轮自身的转动惯量，减少传动启停阶段的惯性冲击，也能控制链轮整体重量，降低配套支撑轴系的径向载荷。链轮中心设置同轴安装通孔，孔位与轴伸的配合公差需根据载荷等级选择过渡或过盈配合，安装时可通过键槽实现周向定位，避免大扭矩传递过程中出现链轮与轴的相对滑转。上下两端的轮缘工作面按照配套重载链条的节距、滚子直径做了精准的齿形修形，齿廓曲线贴合链条滚子的啮合轨迹，能减少啮合过程中的刚性冲击，降低运行噪音，同时避免链条在高速重载工况下出现跳齿、脱链的故障。中部的辐板采用多道均匀分布的弧形支撑筋结构，筋位走向贴合链轮受扭时的应力传递路径，可将啮合点的载荷均匀分散到整个轮毂区域，避免局部应力集中导致的轮齿断裂、辐板开裂问题。链轮的轴向安装尺寸需要匹配对应链条的内节宽度，保证链条在运行过程中不会与轮缘侧面发生剐蹭，同时轮毂的轴向长度要满足与轴的配合接触面积要求，避免配合面压溃。在实际选型应用中，这类链轮多用于刮板输送机、重型板链提升设备、冶金生产线的物料输送链路，可适应多粉尘、有轻微冲击载荷的恶劣工况，设计时还可根据实际安装空间调整轮毂厚度、辐板筋位数量，在不改变啮合参数的前提下适配不同的轴系安装需求。建模过程中对齿形啮合面、安装孔位的尺寸公差做了对应预留，可直接用于后续的工程图出图、铸造工艺毛坯制作以及数控加工的刀路生成，结构细节处的圆角过渡也充分考虑了铸造工艺的拔模需求与应力分散要求，避免加工或使用过程中出现应力集中缺陷。
