箱式切割器外壳注塑成型模具结构

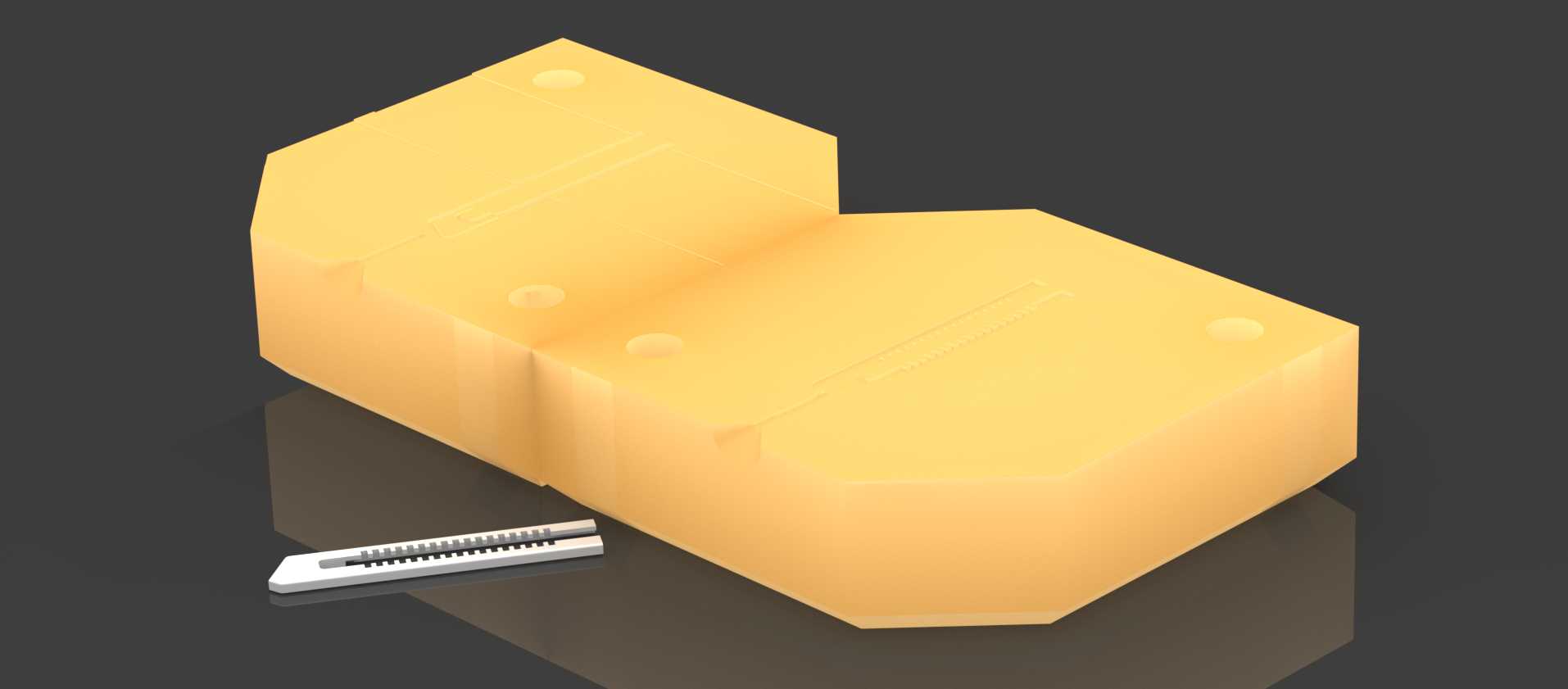

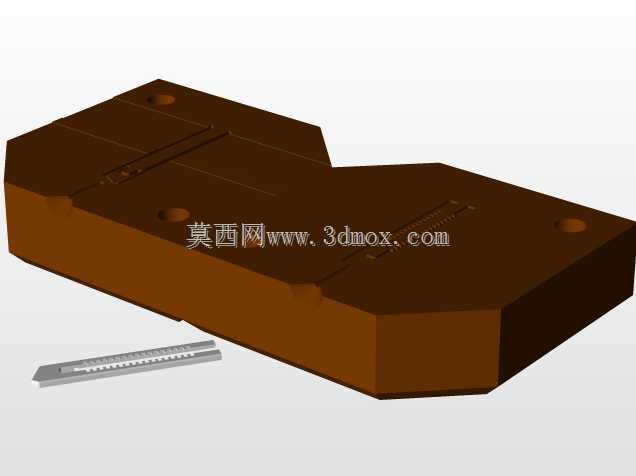

这套模具对应生产的是手持箱式切割器的外部壳体部件，属于手持切削工具的配套工装，日常在包装裁切、线束修整、薄材分切场景中，这类切割器外壳承担着内部刀片固定、握持受力防护、滑动轨道限位的核心作用，直接决定手持工具的操作手感与使用安全。从模具结构来看，模腔采用一体式铣削成型，对应壳体的八边形切角外形，在分型面处做了0.02mm的溢料槽设计，避免注塑过程中飞边产生，减少后续披锋修整的工序时长。壳体上预留的四个圆形凸台定位柱，是对应内部刀片滑槽组件的安装位，模腔对应位置做了镶件快换结构，当定位柱出现磨损时可单独更换镶件，无需整体报废模腔，大幅降低模具维护成本。设计过程中优先考虑了3D打印快速制模的适配性，模仁壁厚均匀控制在2.5mm区间，避免打印过程中出现应力变形，同时分型面的拔模斜度设置为1.5度，既保证脱模顺畅，也不会让壳体外壁出现明显的斜度痕迹影响外观质感。从安装边界来看，模具整体的合模定位采用四角导柱定位，导柱直径设置为8mm，合模间隙控制在0.01mm以内，保证壳体上下两部分的拼接错位量不超过0.03mm，满足后续超声波焊接的装配精度要求。壳体边缘的圆角过渡统一采用R1.2mm参数，既避免注塑时出现应力集中导致的缺胶问题，也能让成品外壳握持时没有尖锐棱角硌手，符合手持工具的人机工程要求。模腔表面做了细晒纹处理，对应成品外壳的哑光质感，避免使用过程中残留指纹与划痕，提升产品的耐用观感。这套模具是该款切割器外壳的首套成型工装，对应壳体的主体容纳部分，后续配套的第二套模具将生产外壳的上盖卡扣组件，两套模具生产的部件通过卡扣与超声波焊接结合，无需额外螺丝固定，装配效率更高，整体结构也更紧凑，能承受日常裁切过程中的反复握持受力，不会出现壳体开裂、卡扣松脱的问题。在流道设计上采用了侧浇口进料，浇口位置设置在壳体非外观面的侧边，成型后浇口残留容易修整，不会破坏外壳的外观面完整性，同时浇口直径设置为1.5mm，保证PP材质注塑时的充模速度，避免出现缺胶、缩痕等成型缺陷。
