箱式切割器底壳3D打印成型模具

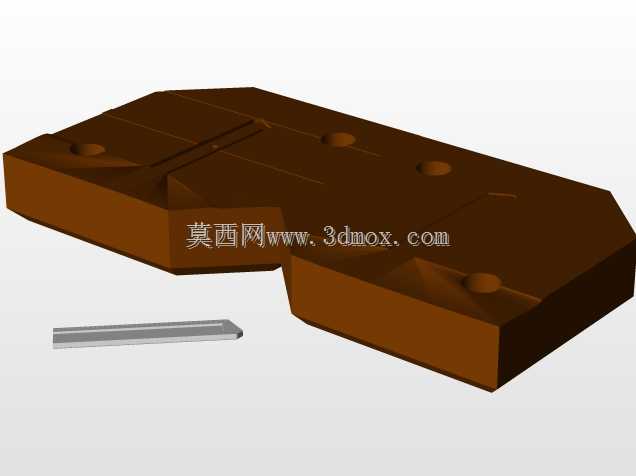

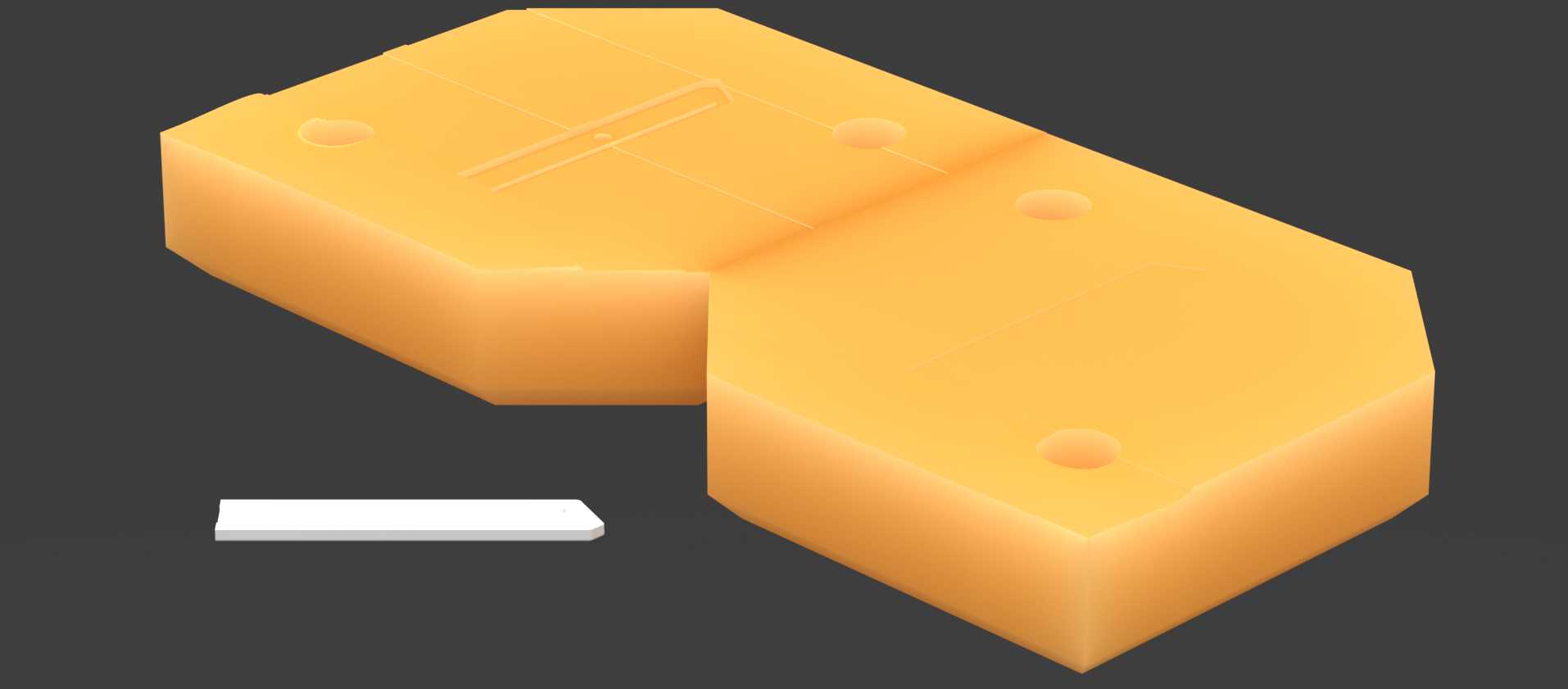

日常包装拆封、文具裁切场景中常用的箱式切割器，其底壳属于薄壁异形塑件，传统钢模开发周期长、开模成本高，在小批量试制、定制化改款阶段的投入产出比极低，这套模具正是针对该类零件的小批量快速生产需求设计，适配3D打印工艺直接加工成型，无需后续复杂的机加工序即可投入使用。整套模具共包含两组成型组件，分别对应底壳的内外型腔结构，分型面沿着底壳的最大轮廓边线设置，避开了底壳表面的卡扣安装位、刀片滑槽等精细结构，能最大程度减少合模错位带来的飞边问题，降低后续修边的工作量。模具的进胶点位设置在底壳非外观面的边角位置，避免进胶痕迹残留在产品握持的外表面，同时流道采用短程梯形截面设计，减少注料过程中的压力损失，适配低压注料的小批量生产场景。从安装边界来看，模具的外形轮廓做了统一的倒角处理，边角处预留的四个定位凹坑，既可以在3D打印堆叠成型时减少支撑材料的用量，也能在后续注料作业时快速对准合模定位销，不需要额外加工定位基准面，两组模具的外形尺寸保持一致，可适配通用的小型手动压合夹具，不需要定制专用的合模设备。设计过程中针对3D打印工艺的成型特性做了专项优化，模具的型腔内壁做了0.2度的脱模斜度，避免打印层纹造成脱模卡滞，同时壁厚保持均匀的6mm厚度，既保证注料过程中的结构强度，不会因为注料压力出现型腔胀形，也能控制3D打印的材料消耗，缩短打印成型时间。模具上预留的排气槽沿着型腔的边缘分布，深度控制在0.1mm，既能排出注料过程中型腔内的空气，避免产品出现缺料、气泡问题，也不会出现溢料飞边。这套模具生产出的底壳，可以直接适配标准规格的切割器刀片安装位，预留的滑槽尺寸与通用刀片的滑动间隙控制在0.1mm，保证刀片滑动顺畅无卡滞，同时外壳的握持弧度符合人体工学设计，边角处的圆弧过渡避免使用过程中划伤手部，在小批量定制、产品迭代验证场景下，能大幅缩短从设计到成品的周期，降低前期开发的投入成本。
