一体活铰链注塑成型3D打印模具结构

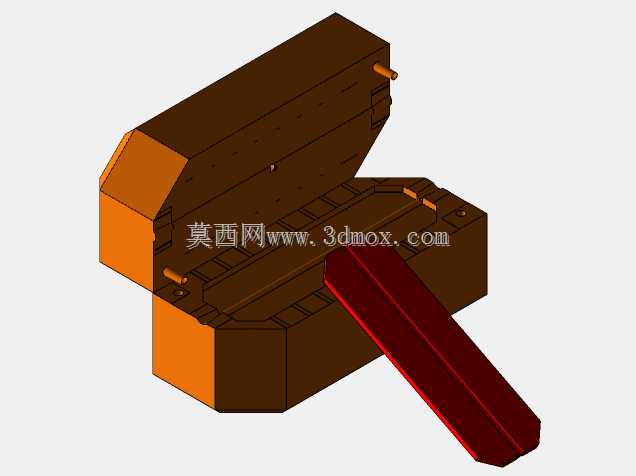

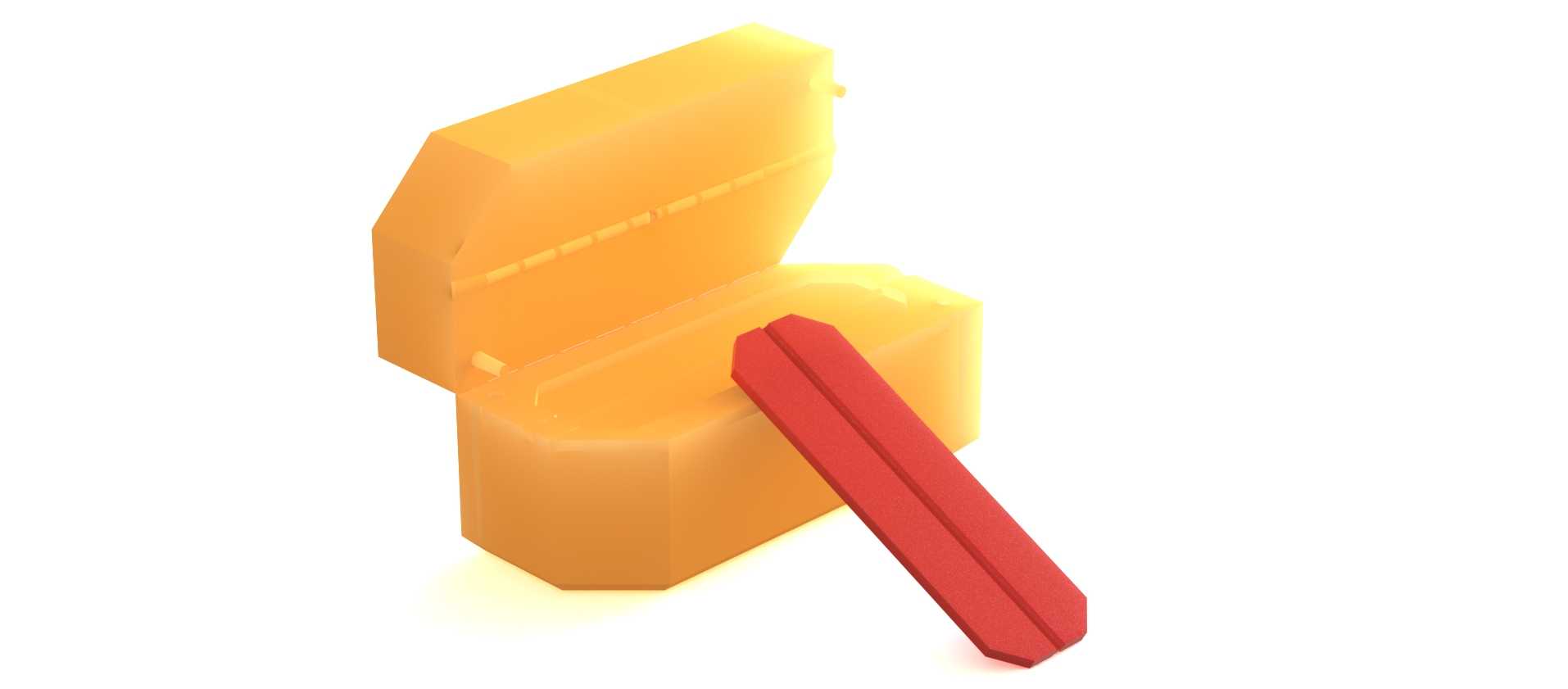

这套模具针对带一体活铰链的小型翻盖塑料容器设计，适配桌面级FDM或光固化3D打印工艺制作，无需传统机加工的复杂工序，小批量打样阶段可直接打印模具后进行简易注塑或浇铸成型，大幅缩短新品验证周期。从结构来看，模具分为上下两个模腔，对应容器的盒体与盒盖部分，合模后形成完整的容器型腔，活铰链位置的型腔做了0.3-0.5mm的薄壁预留，保证成型后的铰链具备反复弯折的韧性，不会出现断裂问题。设计时特意将浇口位置设置在盒体侧边的非外观面，避免浇口痕迹影响容器外表面的光洁度，同时浇口截面做了梯形过渡，减少充模时的流动阻力，避免薄壁铰链位置出现缺胶、熔接痕等缺陷。模具的分型面沿着容器的最大轮廓线设置，合模时靠外沿的定位凸台实现精准对位，无需额外加装导柱导套，简化3D打印的制作难度，打印完成后仅需简单去除支撑即可投入使用。从安装边界来看，整套模具的外形尺寸控制在120mm*80mm*60mm以内，可适配多数桌面级3D打印机的成型平台，使用时可搭配简易台钳进行合模锁紧，不需要大型注塑设备的配套安装接口，小批量试制场景下手动即可完成注料、开模、取件的全流程。实际应用中，这类模具多用于包装行业的小型样品盒、收纳盒、美妆分装盒的前期打样，相比传统钢模动辄数周的制作周期，3D打印的模具可在数小时内完成制作，快速验证铰链的弯折寿命、盒体的配合间隙、开合手感等核心参数，待结构验证成熟后再开量产钢模，能有效降低前期研发的试错成本。设计过程中针对活铰链的弯折特性，模腔对应位置做了圆弧过渡处理，避免应力集中导致的铰链断裂，同时模腔表面预留了0.1mm的抛光余量，打印后简单打磨即可获得光滑的成型表面，减少后续塑件的后处理工作量。
