3D打印塑料名片成型模具结构设计

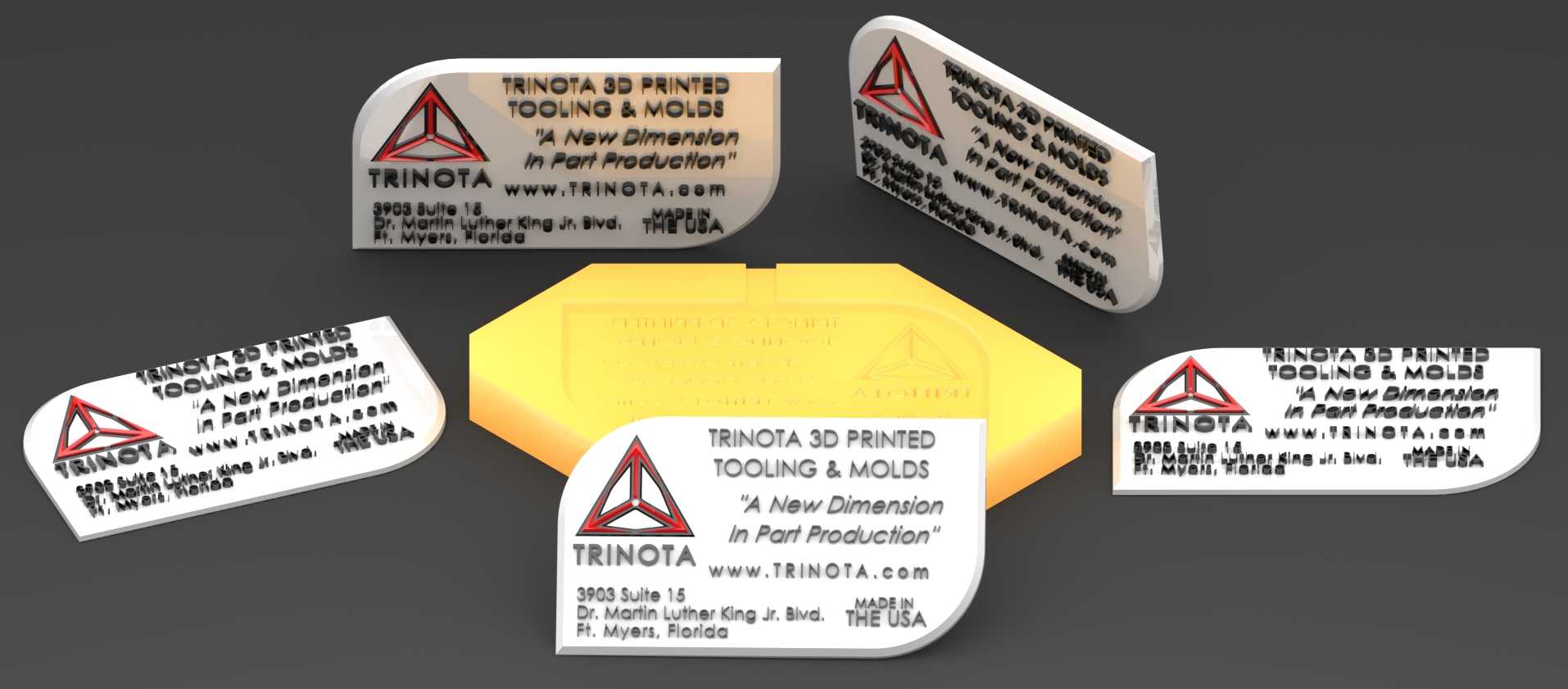

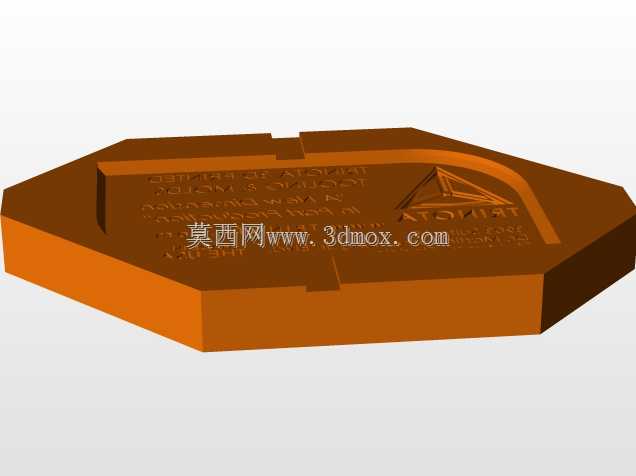

这套模具主要面向小批量定制塑料名片的生产场景，适配桌面级FDM及光固化3D打印设备的加工能力，无需传统钢模的复杂机加工工序，可快速完成个性化商务名片的小批量打样与量产，尤其适合文创工作室、商务定制服务商的柔性生产需求，能有效缩短定制名片的交付周期，省去传统开模的高额前期成本。模具整体采用分体式型腔布局，单次装夹可同时完成多枚名片的成型作业，型腔轮廓严格匹配标准商务名片的外形尺寸，边缘预留0.1mm的脱模斜度，避免成型后塑料件卡滞在型腔内，同时在型腔表面做了细微的磨砂纹理处理，让成型后的名片表面具备适中的摩擦力，不会出现过于光滑易滑落的问题，也能更好地附着印刷油墨。设计过程中优先考虑了3D打印的工艺约束，将模具的所有悬空结构做了45度倒角处理，无需额外添加打印支撑即可直接成型，减少后处理的工作量；模具的合模定位采用边缘凹凸止口结构，合模时无需额外定位销即可快速对齐，上下模的贴合面平面度控制在0.05mm以内，避免注料时出现溢料飞边，减少后续修边的工序。模具的注料口设置在型腔侧方的隐蔽位置，成型后注料残留的料把可通过简单的手工修剪去除，不会在名片展示面留下明显痕迹；型腔内预先蚀刻了品牌标识与文字的凹槽，注料成型后即可直接获得带立体标识的名片成品，无需后续二次印刷或激光雕刻，标识的凸起高度控制在0.2mm，既保证触摸时有清晰的立体感，又不会因为凸起过高导致名片堆叠时出现卡滞。模具的整体外轮廓做了圆角过渡处理，没有尖锐棱角，日常取放操作时不会划伤操作人员，整体重量控制在单手可持的范围内，方便小批量生产时的手动开合模作业；模具的壁厚均匀设置为3mm，既保证3D打印时的成型强度，不会因为反复开合模出现开裂变形，又不会因为壁厚过厚导致打印时间过长、材料浪费。针对不同的塑料耗材特性，型腔的尺寸预留了对应的收缩补偿量，适配PLA、ABS等常用3D打印耗材的成型收缩率，保证成型后的名片尺寸符合常规名片的收纳要求，可顺利放入标准名片夹、名片册中，不会出现尺寸偏大无法收纳的问题。
