Arduino原型板3D打印成型模具结构

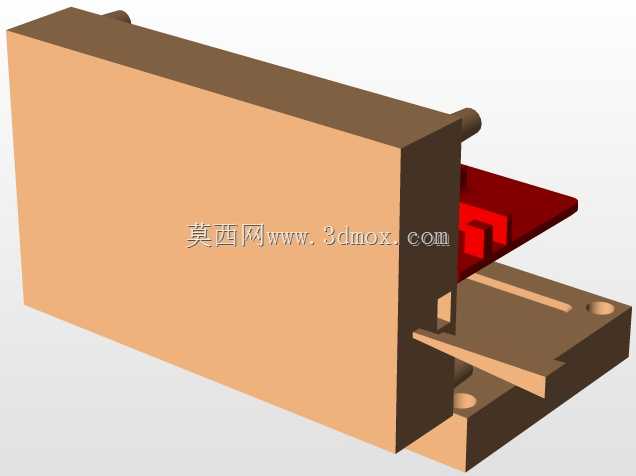

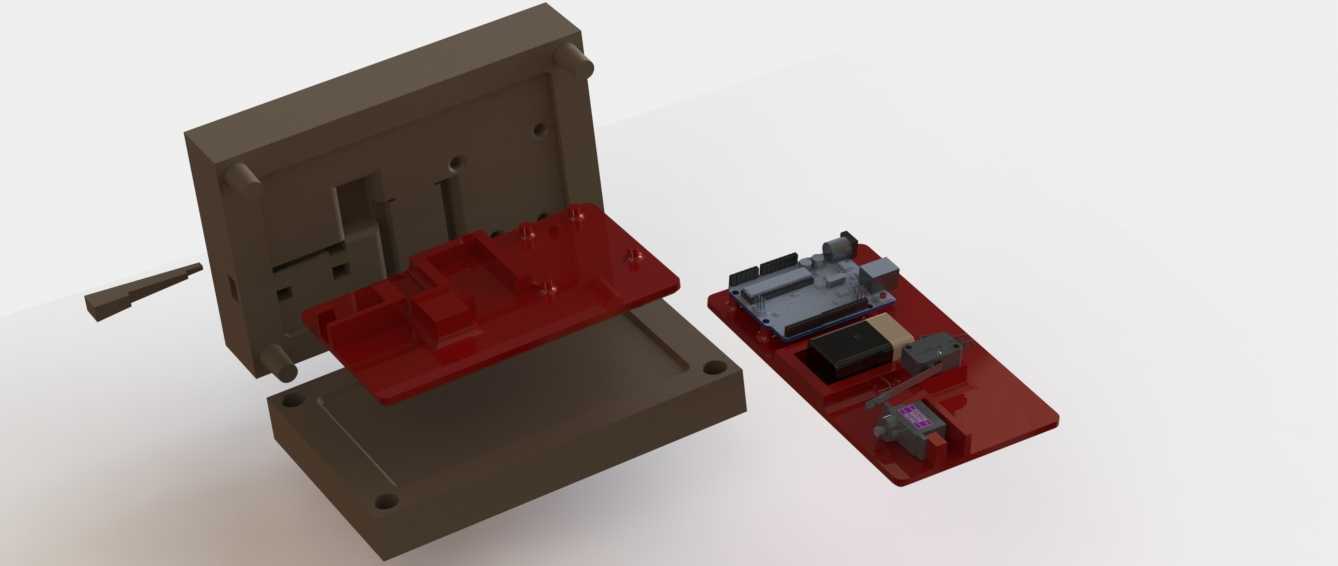

这套模具主要服务于开源硬件开发场景下的小批量Arduino原型板快速试制环节，区别于传统大批量注塑模具的复杂流道、冷却系统设计，整套模腔结构完全适配熔融沉积型3D打印的成型工艺特性，无需后续复杂的机加工后处理即可直接合模使用。从结构拆分来看，模具分为上下模架与中间成型腔三个核心部分，下模架预留的四个定位沉孔完全匹配常用M3内六角螺丝的安装尺寸，合模时可通过标准紧固件实现精准锁合，避免注料过程中出现模腔错位导致的原型板边缘飞边问题；上模架内侧设计的多组定位凸台，刚好对应Arduino原型板上的USB接口、排针座、电源接口的避让位置，注料固化后开模不会出现结构卡滞，可直接取出完整的原型板基体。设计阶段优先考虑了3D打印的成型公差，所有模腔内壁的拔模斜度设置为1.5度，既不会因为斜度过大导致原型板尺寸超差，也能保证打印完成后无需打磨即可顺利脱模；模腔内部的凸起成型结构，完全对应Arduino板上的元件安装位预留槽，试制出的原型板可直接插接标准排针、USB接口等通用电子元件，无需二次修配。实际使用场景中，这类模具多用于高校电子实验室、创客空间的原型验证环节，不需要开昂贵的钢模，仅用桌面级3D打印机即可在短时间内制作完成，单套模具的成型边界可覆盖常规尺寸的Arduino Uno版型原型板，模架整体外形尺寸控制在150mm*100mm*80mm范围内，可适配大多数桌面级FDM3D打印机的成型平台尺寸，打印时无需添加过多支撑结构，仅在模腔内侧的小尺寸凸台位置添加易拆除的线状支撑即可。中间成型腔的红色结构部分为可拆卸的模芯，针对不同版型的Arduino原型板，仅需更换对应模芯即可实现一套模架适配多种板型的试制需求，大幅降低多版型原型试制的模具制作成本；模架边角位置做了R3的圆角处理，既避免3D打印过程中出现边角翘曲，也能防止日常取放时的尖锐边角划伤操作人员。注料时可选用常用的低熔点浇注树脂，合模锁紧紧固件后从预留的注料口缓慢注入，待常温固化后松开螺丝即可开模取件，整套模具的重复使用次数可达30次以上，完全满足小批量原型验证的使用需求，相比直接3D打印整板原型，用这套模具浇注出的原型板基体致密度更高，结构强度更好，可满足多次插拔元件、反复调试电路的使用强度要求。
