机器人原型外壳3D打印成型模具结构

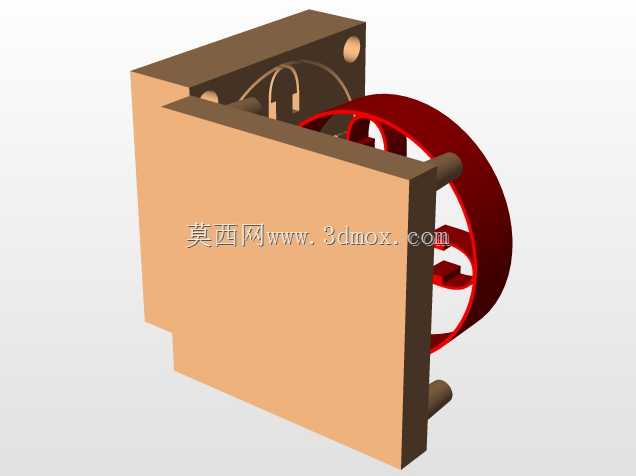

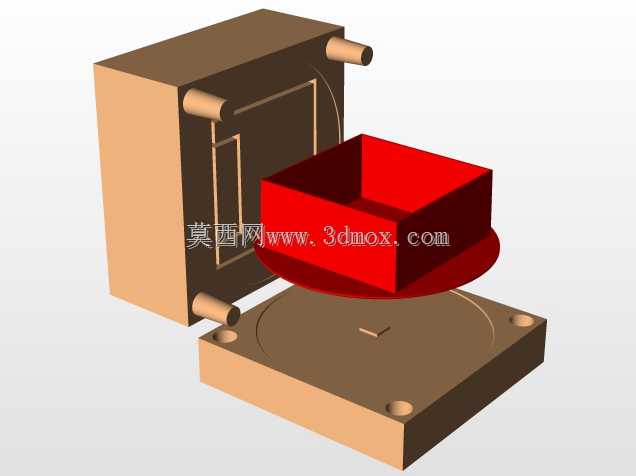

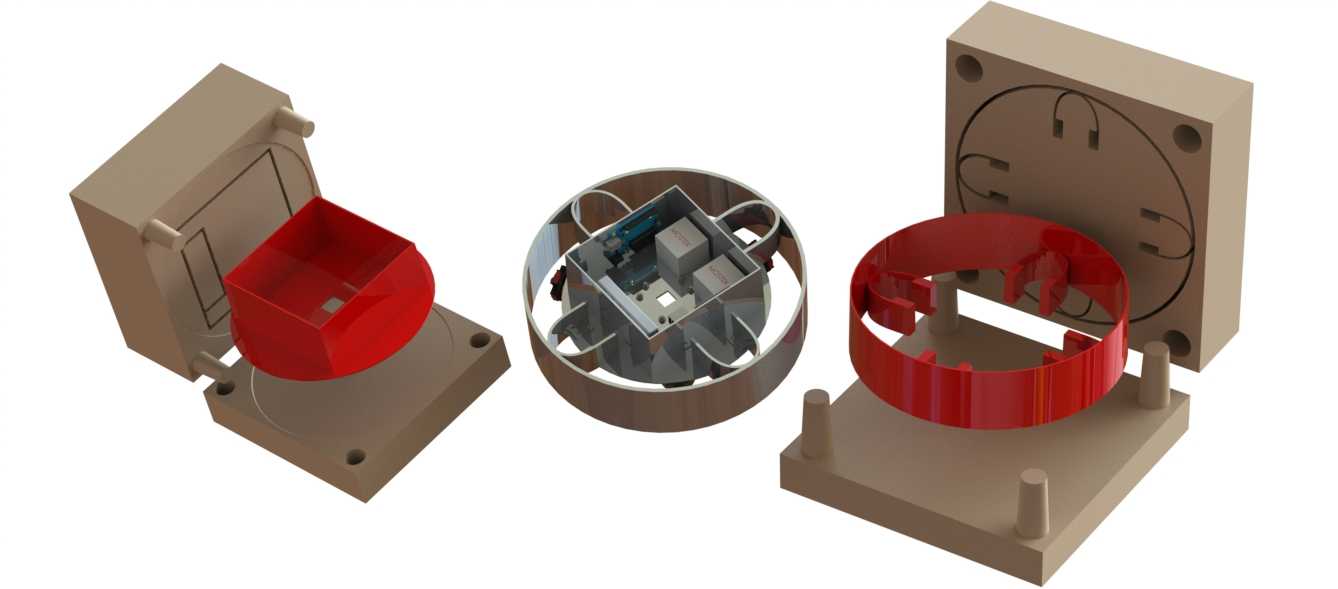

这套模具结构专门服务于小型桌面级机器人原型外壳的快速试制环节，适配小批量定制化研发场景下的外壳快速打样需求，无需开制传统钢模，直接通过3D打印工艺制作模体本身，大幅压缩原型验证阶段的周期。从结构拆分来看，整套模体分为上下模架、型腔镶件、定位导柱几个核心部分，模架采用分体式设计，上下合模面设置了四个定位凸台与对应凹槽，合模时可自动找正，避免成型过程中出现型腔错位导致的外壳壁厚不均问题。型腔部分完全贴合机器人外壳的曲面造型，针对外壳上的卡扣安装位、内部走线槽预留了精准的成型凸台，注料后无需二次加工即可直接得到带安装结构的完整外壳，减少后续手工修整的工作量。模架上预留的四个安装孔可直接固定在通用3D打印后处理的注料工作台上，安装边界尺寸适配常规桌面级注料设备的工作台面，无需额外制作转接固定板。设计过程中充分考虑了3D打印模体的材料特性，模腔边缘做了0.2mm的脱模斜度，避免注料固化后出现粘模问题，同时在模架的非配合面做了镂空减重处理，既减少3D打印过程中的材料消耗，也能降低模体整体重量，方便操作人员手动开合模取件。针对机器人外壳上的圆形视窗位置，模具上单独设置了可拆卸的镶件结构，后续如果需要调整视窗尺寸或者更换不同透明度的嵌件，无需重新打印整套模具，只需要更换对应镶件即可，适配原型迭代过程中频繁的结构调整需求。导柱部分采用了与模体一体打印的结构，配合间隙控制在0.1mm，既保证合模导向精度，也不会因为间隙过小出现开合模卡滞的问题。在实际使用场景中，这套模具主要面向机器人研发团队的原型验证阶段，可快速浇注树脂类材料制作功能验证用的外壳样件，样件可直接装配内部电路板、传感器等元器件，完成机器人的功能联调，不需要等待传统模具的加工周期，能帮助研发团队快速验证外壳的装配合理性、人机交互尺寸是否符合设计预期。模体的流道设计采用了侧浇口形式，浇口位置设置在外壳的非外观面，注料完成后去除浇口的痕迹不会影响外壳的外观效果，同时流道截面做了渐变设计，保证注料过程中材料可以快速充满整个型腔，避免出现填充不足导致的样件缺料问题。
