15米级穿浪双体休闲游艇三维设计

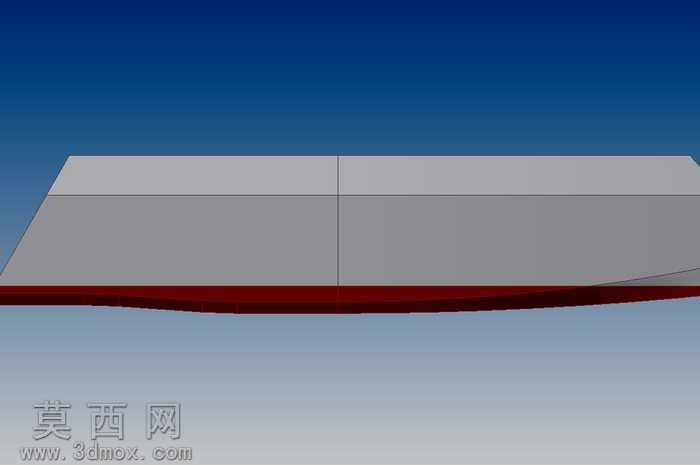

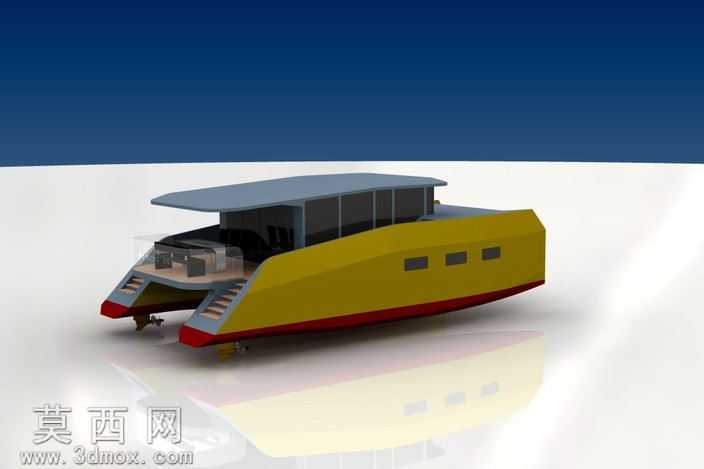

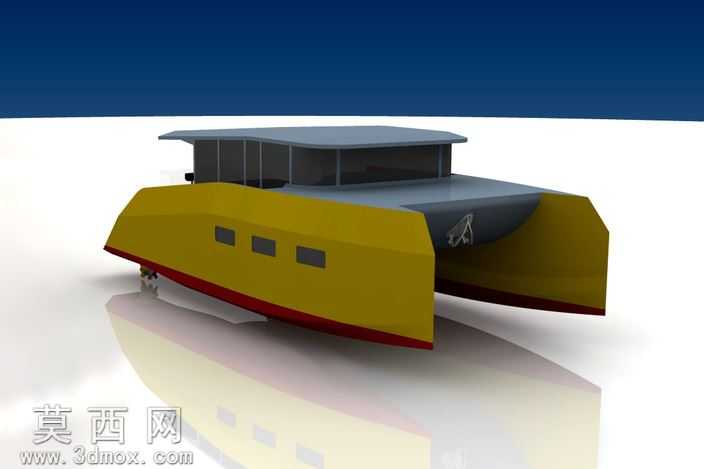

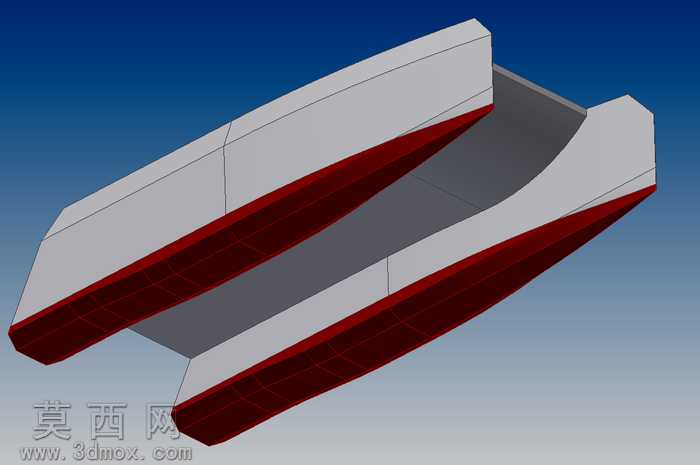

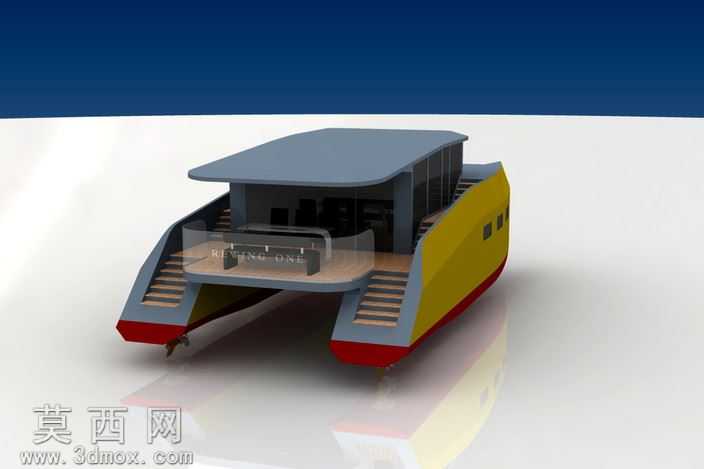

本作品为穿浪式双体休闲游艇的三维建模成果，整体建模过程严格遵循船舶设计的比例规范，首先通过三维草绘确定船体总长15米、总宽7.2米、单个片体宽度1.8米的核心尺寸参数，先完成两个对称穿浪片体的曲面构建：片体艏部采用尖锐穿浪构型，曲面过渡顺滑无曲率突变，能够在航行时破开波浪减少冲击，片体底部设置平直滑行段兼顾高速航行的升力需求，片体与上层连接的连接桥结构做了加高处理，预留充足的隧道净空，避免航行时波浪拍击连接桥底部产生砰击载荷，提升远海航行的适航性。上层建筑建模采用硬朗的折角线条设计，主舱室侧面设置三扇矩形舷窗保证舱内采光，顶部设置一体化遮阳顶棚覆盖艉部露天休闲区域，艉部左右两个片体上分别设置登船踏步台阶，方便人员上下船。材质渲染阶段，船体主外壳采用亮黄色哑光金属漆材质，还原玻璃钢船体的真实质感，船底部分采用深红色防污漆材质区分水线以下区域，上层顶棚采用深灰色哑光工程塑料材质，舱室舷窗采用半透明深色玻璃材质，模拟隐私玻璃的透光与反射效果，甲板区域采用浅灰色防滑纹理材质，还原船舶甲板的防滑特性。建模过程中对船体内部的动力舱预留了安装空间，匹配双300HP舷内外机的动力配置需求，可支持最高40节的设计航速，船体的干舷高度经过参数化调整，保证22节巡航航速下的航行稳定性，整体模型的曲面均经过连续性检查，无破面、重叠面等建模缺陷，可直接用于后续的船舶性能仿真、3D打印展示或者方案演示使用，完整还原了穿浪双体船低波浪冲击、高航行稳定性的结构特点。
