吸塑挂卡式皮肤外用软膏管包装结构

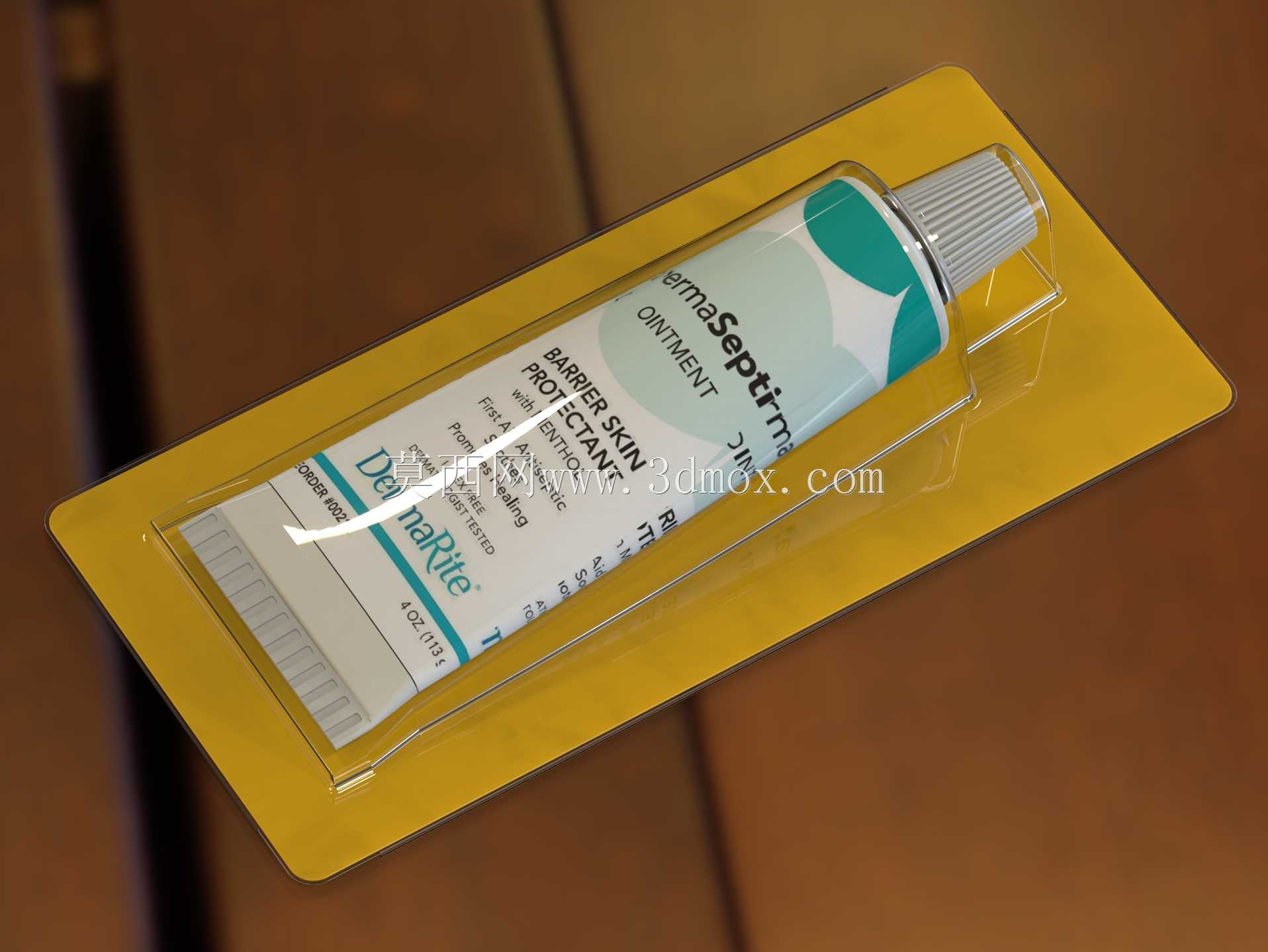

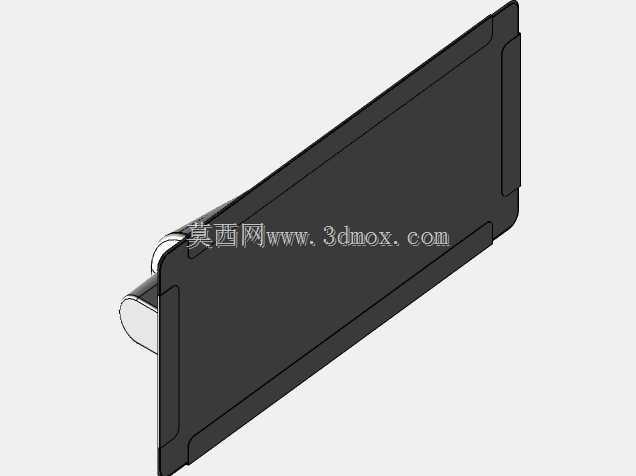

日常零售端所见的外用皮肤软膏，其挂卡式吸塑包装的结构设计，需要兼顾终端陈列适配、产品防护、用户取用便利性等多重实际需求，这套三维结构完整还原了软膏管与配套吸塑内托、纸质挂卡的配合关系。从终端应用场景来看，这类包装主要适配药店、商超OTC货架的挂杆陈列需求，挂卡顶部预留的挂孔尺寸匹配常规货架挂杆直径，吸塑罩完全包覆软膏管主体，避免运输、陈列过程中软管受挤压变形、管身印刷磨损，同时透明吸塑材质可完整展示管身品牌与产品信息，无需额外拆封即可让消费者识别产品规格。软膏管本身采用铝塑复合软管结构，管肩与旋盖的配合位置做了密封止口设计，旋盖内壁的凸筋与管嘴外螺纹匹配，拧紧后可实现管内膏体的密封存储，避免膏体受外界污染、挥发干涸；管尾采用压合封边结构，封边位置预留了易撕压痕，用户首次使用时可直接撕开封边挤出膏体，无需额外工具。设计过程中，首先需要确认软膏管的额定容量对应的管身直径、管长参数，再反向推导吸塑内托的型腔尺寸：型腔内壁与管身之间预留0.2mm的装配间隙，方便生产环节的快速装盒，同时避免间隙过大导致运输过程中管身在吸塑罩内晃动磕碰；吸塑罩的边缘做了热压封边结构，与纸质挂卡表面的热封涂层适配，热压后可实现吸塑罩与挂卡的牢固粘合，未拆封状态下无法徒手打开，具备一定的防拆防伪作用。挂卡的外形尺寸匹配常规医药产品的陈列规格，背面预留了产品说明、批号打印的平整区域，避免因结构凹凸导致印刷、喷码工序出现字迹模糊问题。从安装边界来看，整套包装的整体厚度控制在18mm以内，可适配常规货架挂条的层间距，多个产品并排悬挂时不会出现相互干涉；吸塑罩的凸起高度完全匹配软膏管的最大外径，不会出现局部凸起过高导致堆叠运输时压瘪包装的问题。管盖位置的吸塑型腔做了局部加厚处理，避免陈列过程中受外力挤压导致管盖松动、膏体漏出；挂卡底部的承托边宽度设置为8mm，可托住吸塑罩的底部边缘，即使热封边出现局部开胶，也不会出现软膏管从包装内滑落的情况。
