多规格船用系泊链及配套链环组件

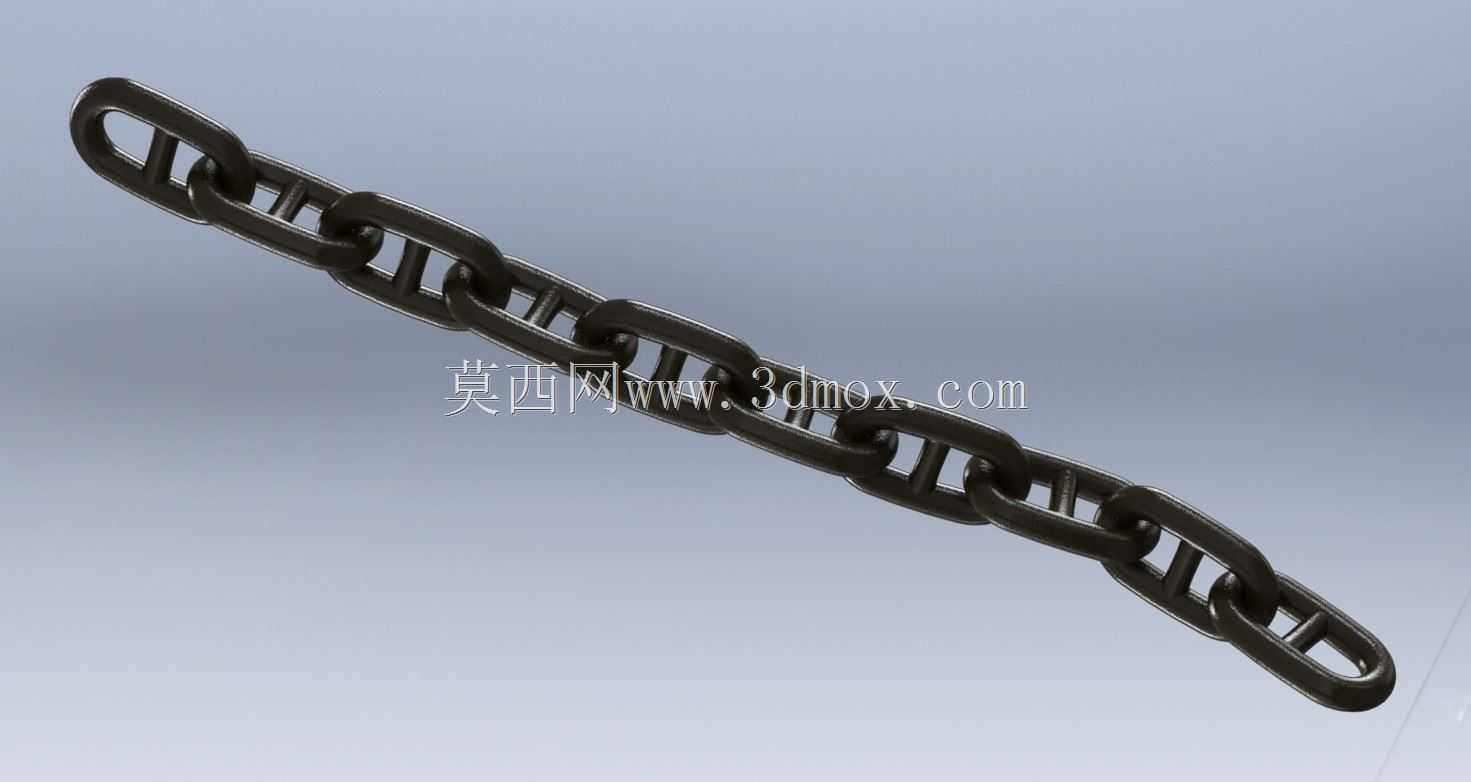

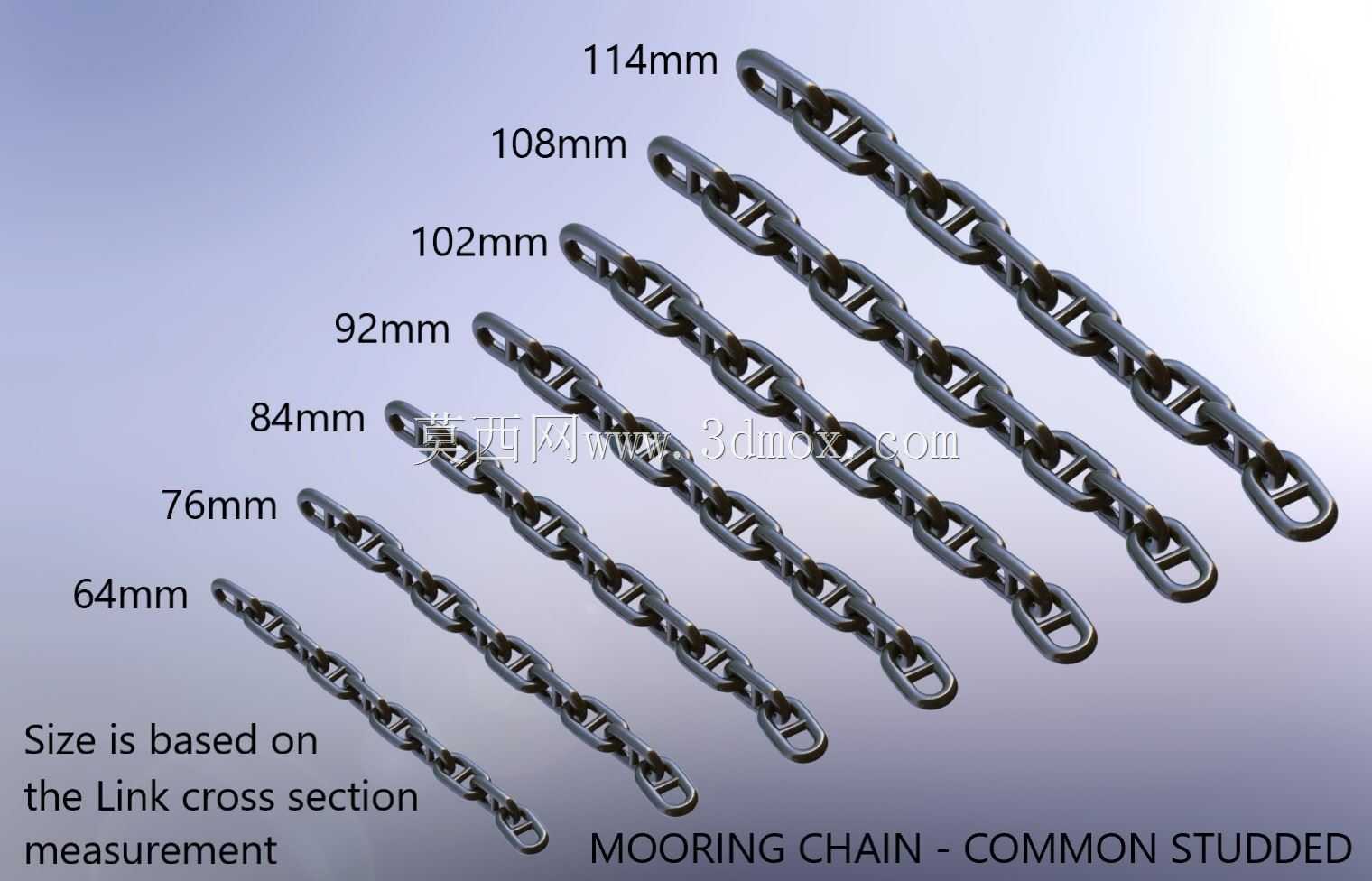

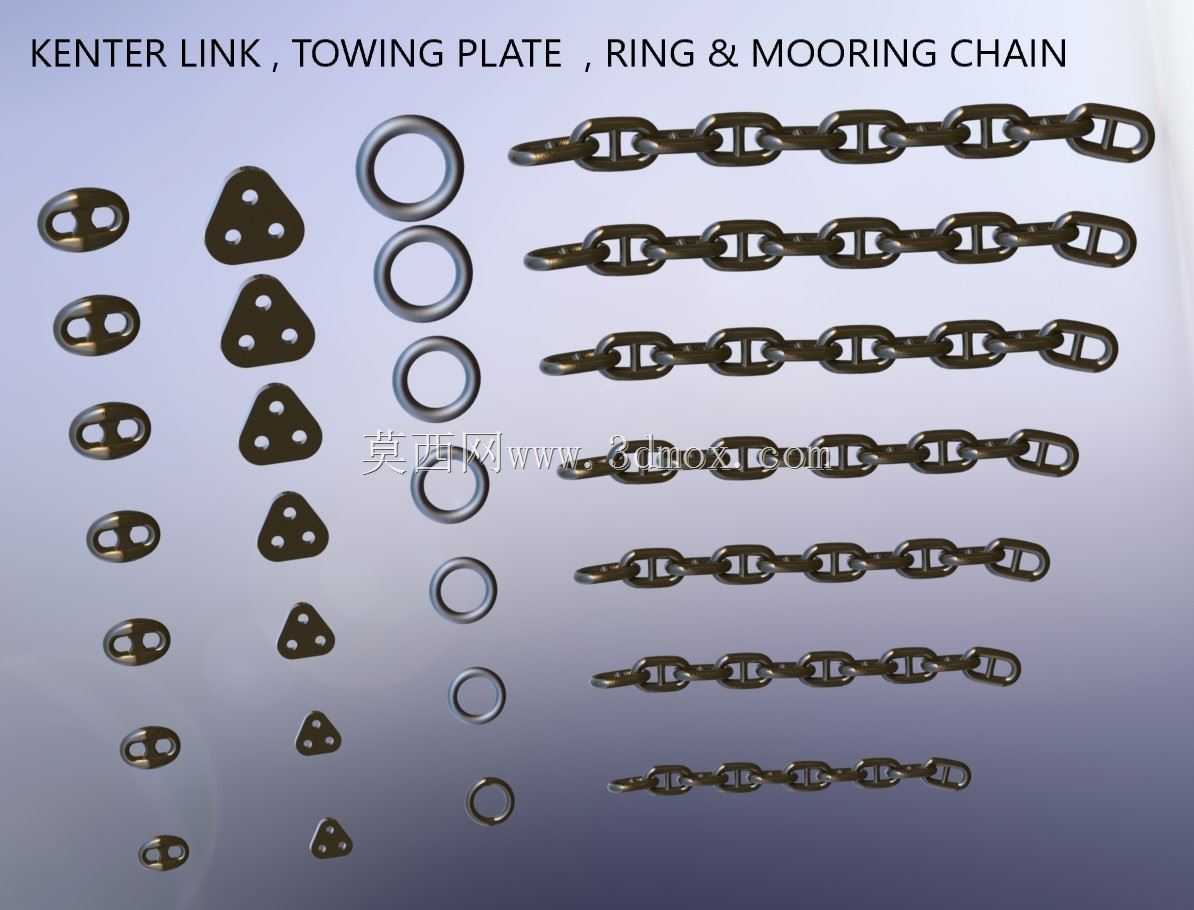

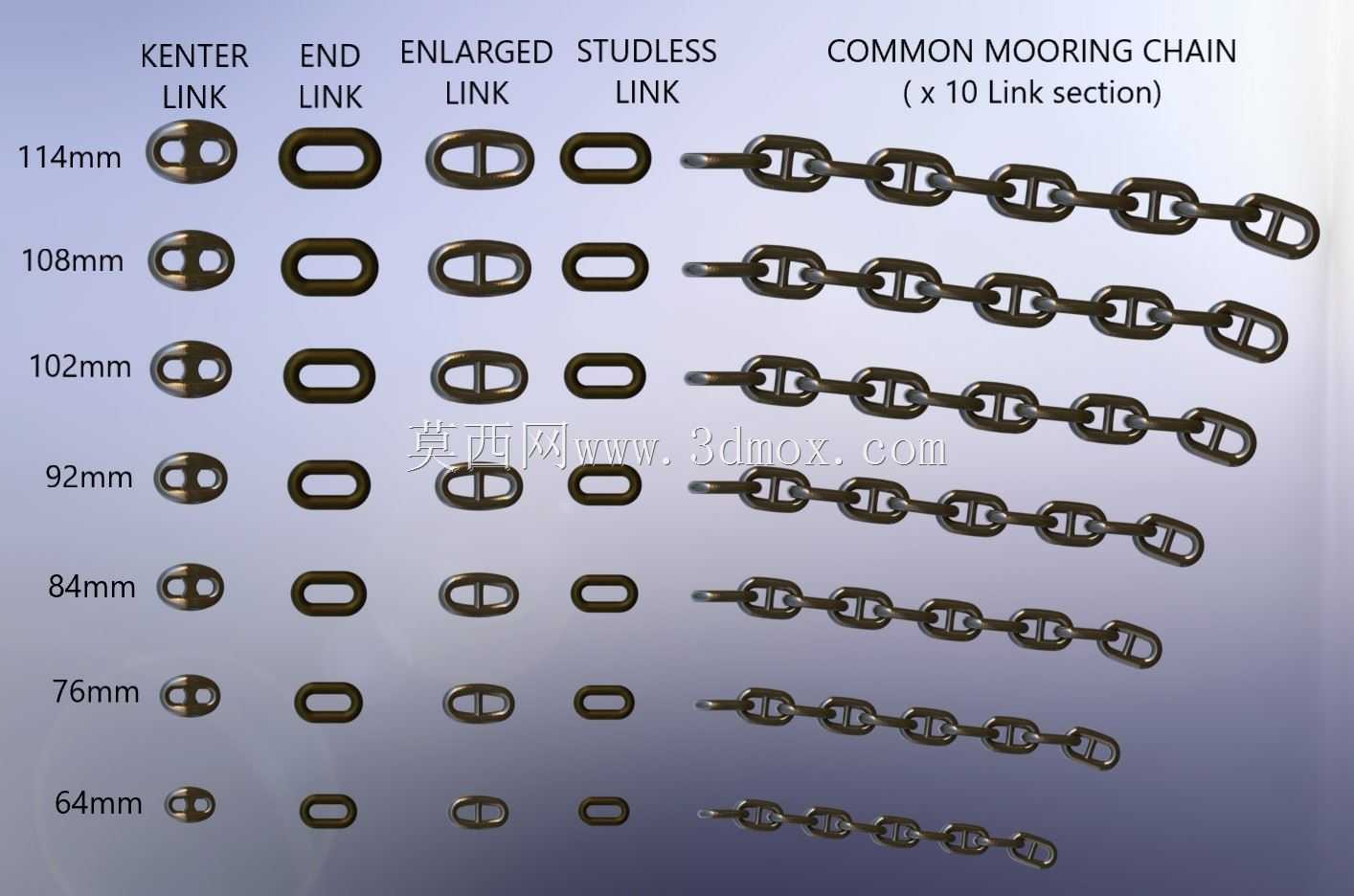

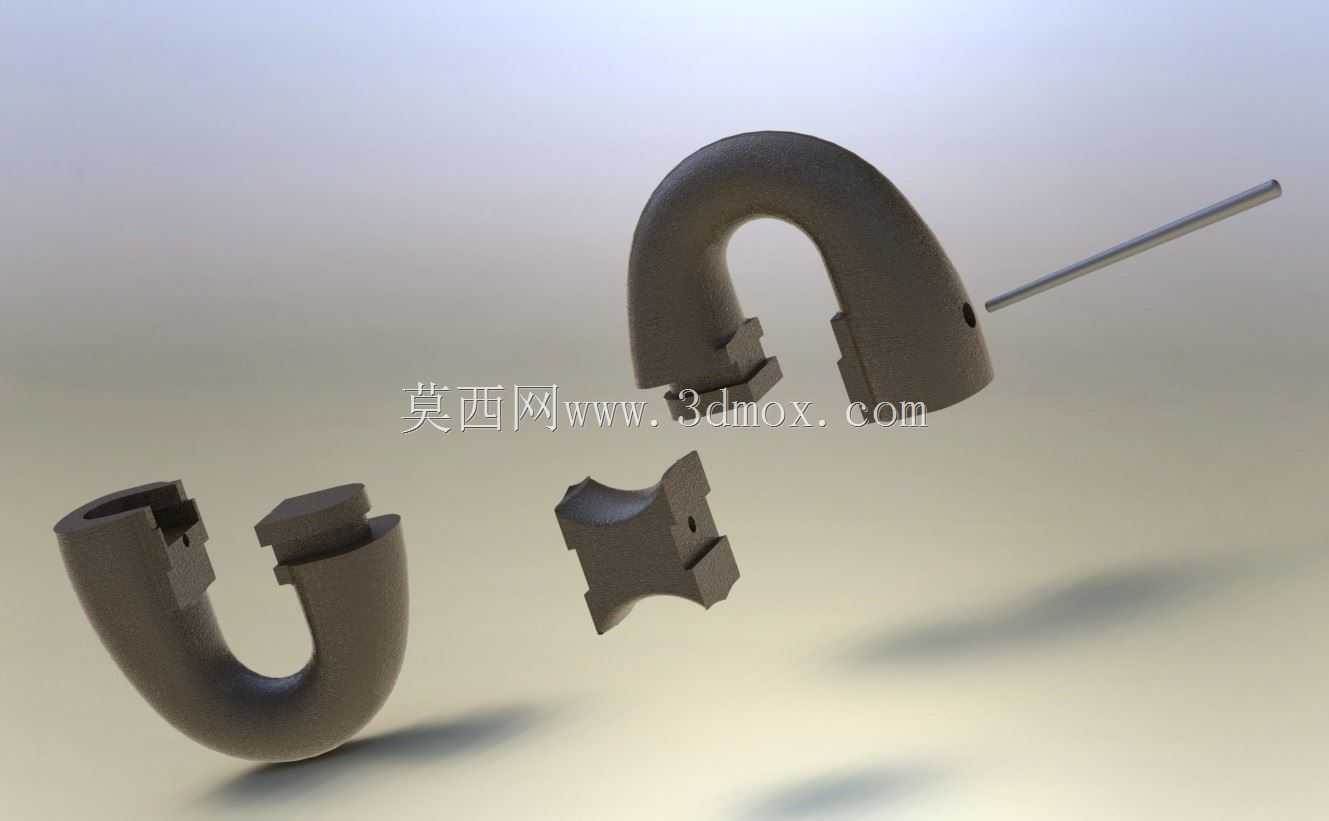

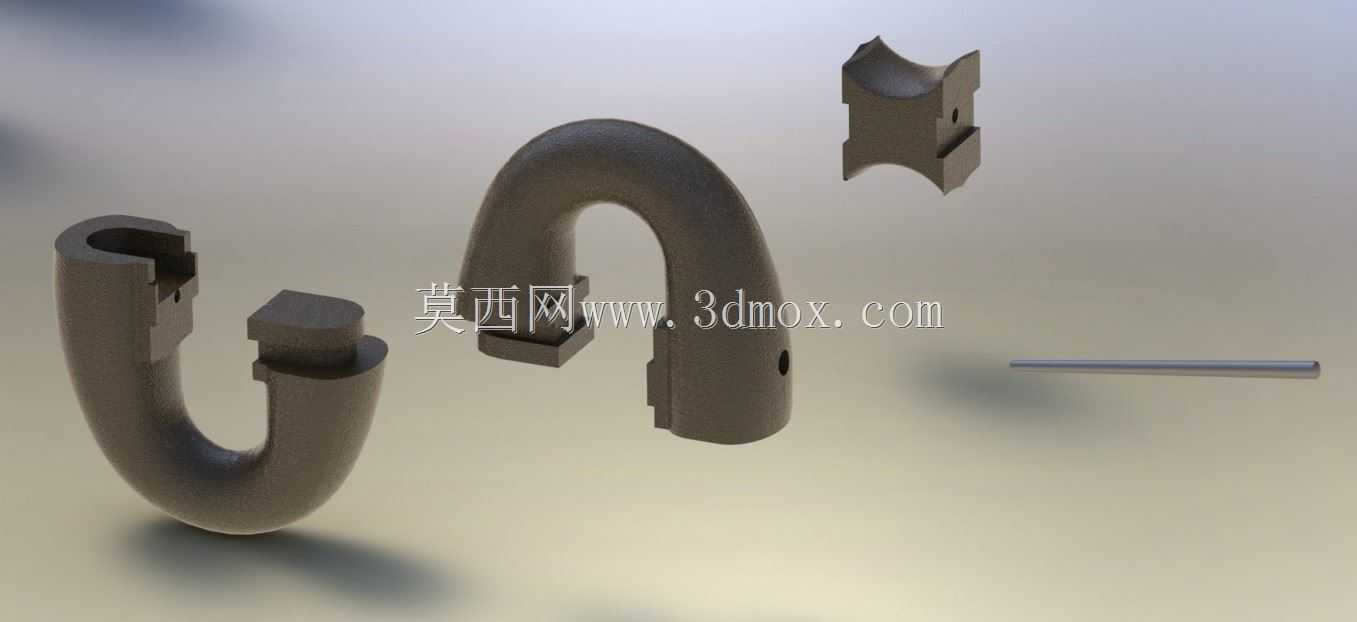

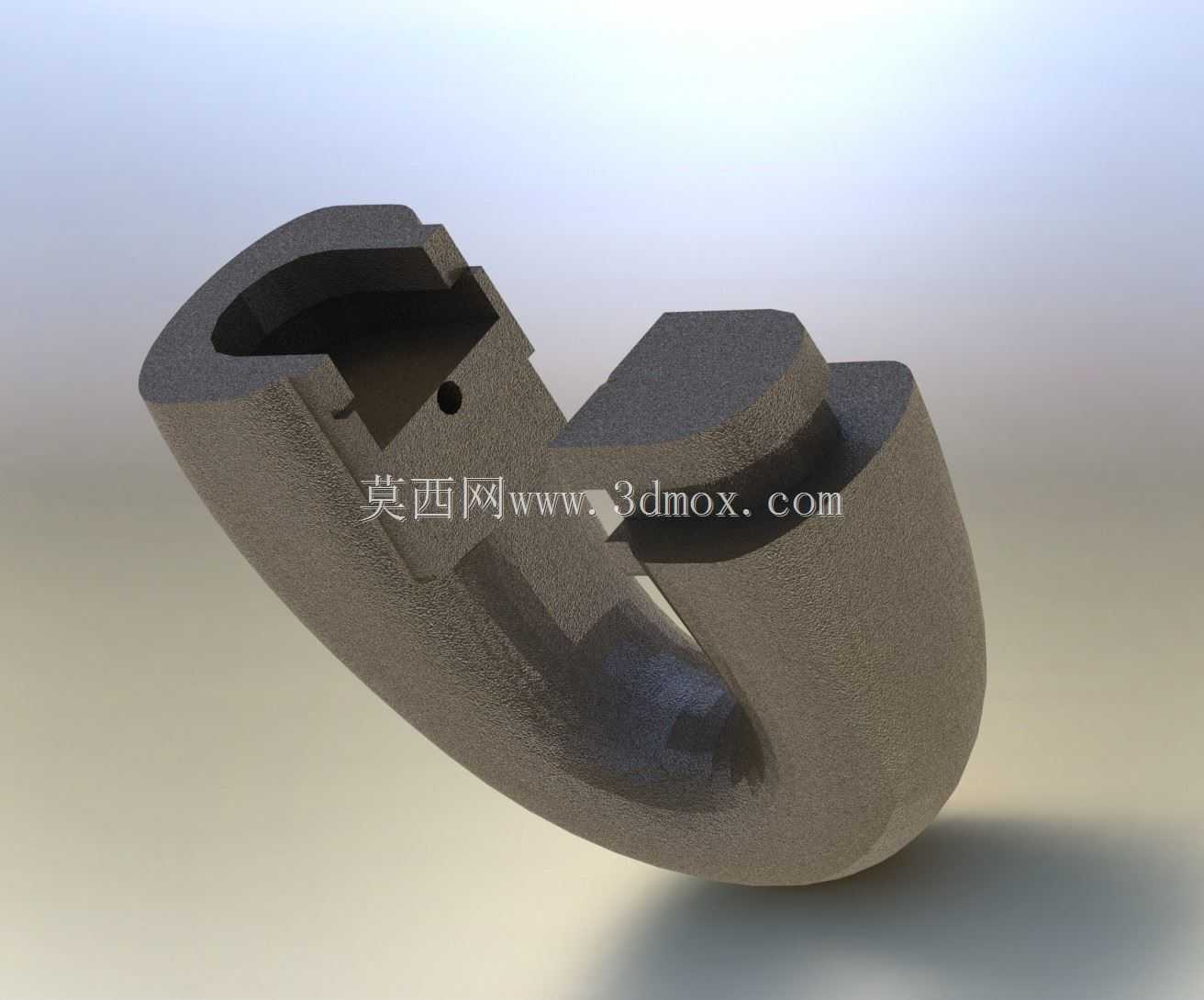

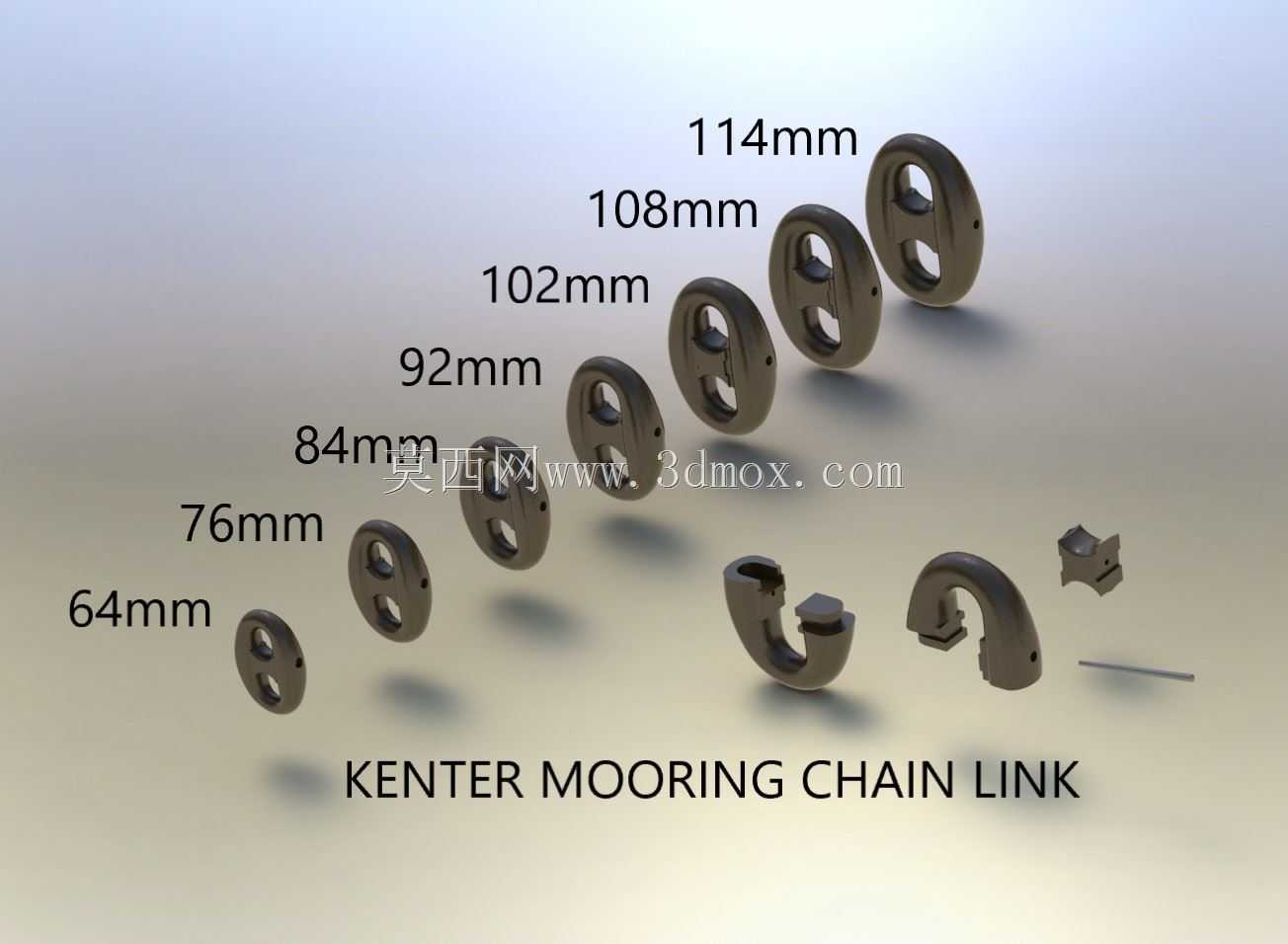

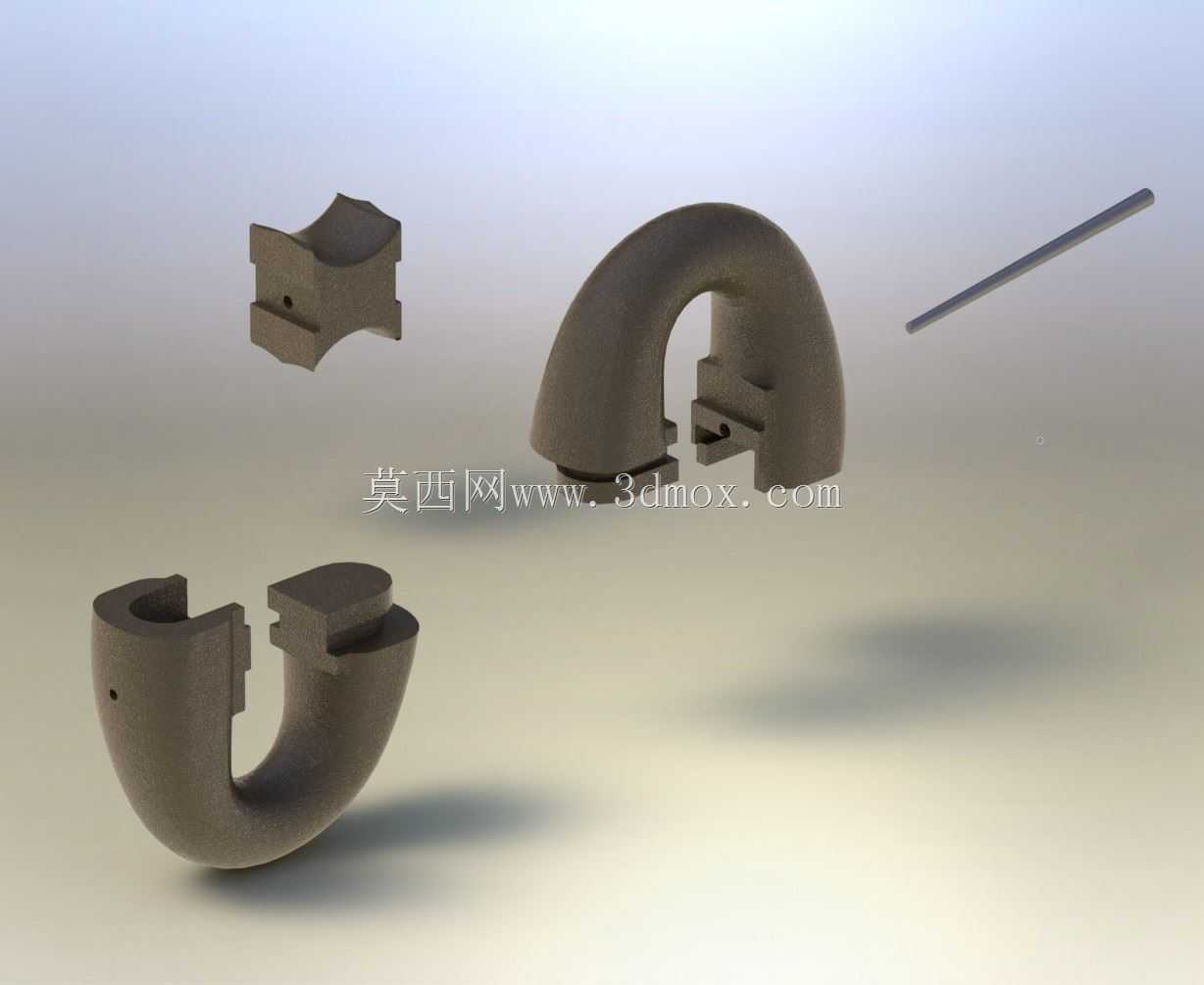

在海洋船舶锚泊、海洋平台系固作业场景中，系泊链是承担载荷传递、定位约束的核心受力部件，长期承受交变浪涌冲击、海水腐蚀、锚地摩擦等复杂工况，其链环结构的尺寸一致性、力学匹配度直接关系到锚泊系统的整体可靠性。这套系泊链组件覆盖64mm到114mm的常用链径规格，包含肯特卸扣式连接链环、末端连接链环、放大过渡链环、无档链环以及标准普通系泊链段，可适配不同吨位船舶、不同水深锚地的系泊需求，既可以作为整链组装的标准单元，也能作为现有锚链维修替换的备件使用。从设计逻辑来看，整套组件采用单参数驱动的参数化构建思路，以交叉链环的直径作为核心驱动变量，其余链环的外形尺寸、配合间隙、圆弧过渡半径均按照与该直径的固定比例关系设置，无需逐个调整每个零件的尺寸参数，仅需修改核心变量值即可快速生成对应链径规格的全套链环与链段模型，大幅提升不同规格系泊链的建模效率，也能保证同系列不同规格产品的尺寸比例统一，避免手动建模出现的配合公差偏差。从结构特性来看，不同类型链环承担的功能各有区分：肯特链环主要用于锚链段之间的快速可拆卸连接，拆装时无需额外切割或焊接链段，方便海上作业时快速调整锚链长度；末端链环尺寸略大于标准链环，用于锚端、卸扣端的过渡连接，避免应力集中在连接接触面；放大链环用于不同链径段的过渡衔接，保证载荷传递路径平滑；无档链环适用于浅水系泊、载荷相对较小的作业场景，自重更轻；普通有档系泊链段则是系泊系统的主体承载部分，横档结构可避免链环受侧向力时发生过度变形，提升链环的抗挤压、抗疲劳性能。在安装适配边界上，各规格链环的内孔尺寸、外轮廓宽度、链节长度均严格匹配对应链径的行业配合公差，相邻链环之间的转动间隙预留合理，既不会因间隙过小出现卡滞，影响锚链收放时的弯折灵活性，也不会因间隙过大导致链环之间接触应力集中，加速磨损。整套模型的每个链环都设置了独立的尺寸配置，可直接用于系泊系统的装配仿真、受力模拟，也能为索具生产企业的加工下料、工装设计提供精准的尺寸参考，在锚泊系统设计阶段，可直接调用对应规格的模型完成整体布局，验证锚链与锚机、导缆孔、止链器的匹配度，避免后期安装时出现尺寸干涉问题。
