3英寸可配置凸轮锁紧快装管路接头组件

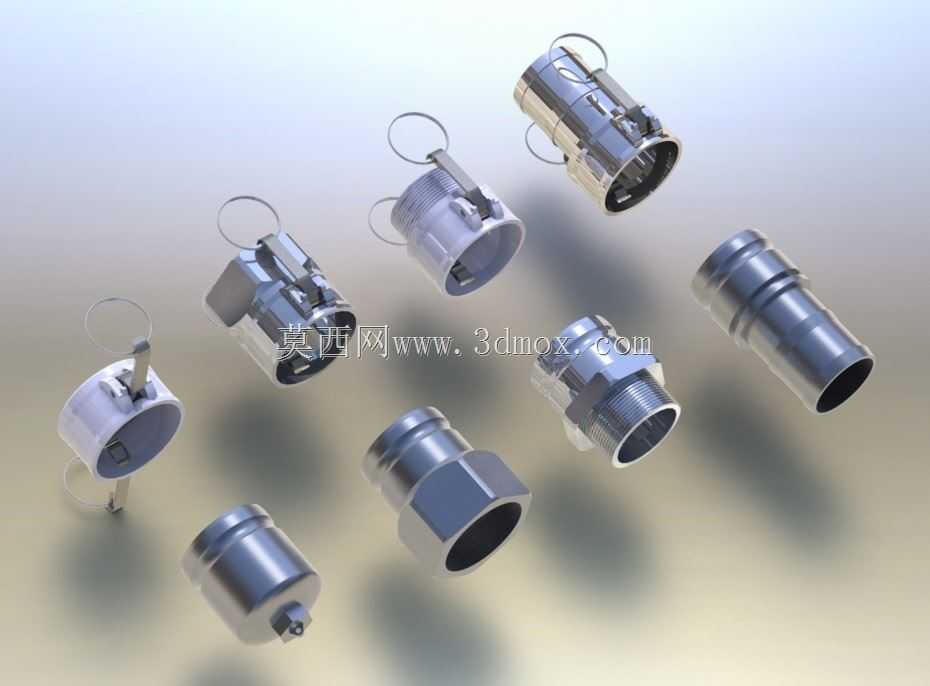

　　这套凸轮锁紧式管路连接组件，核心适配3英寸公称通径的流体输送管路场景，在卫浴设备配套、工业流体输送、临时管路接驳等场景中应用广泛，尤其适合需要频繁拆装、快速通断管路的作业工况，相比传统螺纹连接、法兰连接，无需额外工具即可完成管路对接与拆卸，能大幅缩短管路拆装的作业时长，降低现场操作的劳动强度。整套组件覆盖了管路接驳全场景的适配需求，包含公头、母头两大核心连接主体，同时配套了内螺纹端转接件、螺纹软管接头、堵塞、端盖等不同功能的配件，可满足硬管对接、软管转接、管路末端封堵等不同的安装需求，无需额外搭配转接件即可完成多数常规管路的连接作业。从结构设计来看，凸轮锁紧结构的核心受力件做了加厚处理，锁紧凸轮的接触面做了圆弧过渡处理，

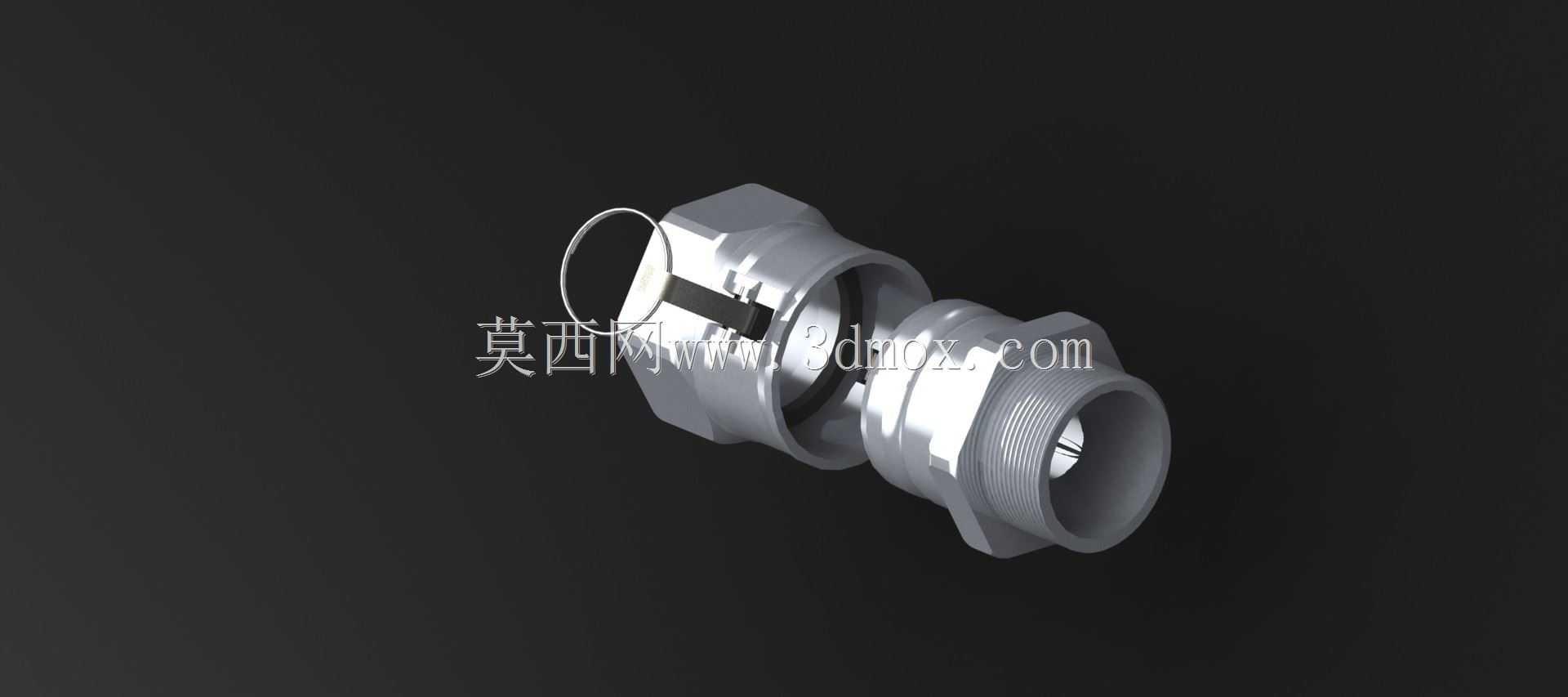

　　避免锁紧过程中出现应力集中导致的部件变形，拉环式的解锁结构符合人体工程学设计，操作人员佩戴劳保手套也可轻松完成解锁操作，锁紧后自带防脱限位结构，在管路带压工况下不会出现意外松脱的问题，适配常规低压流体输送的压力等级要求。不同功能的接头在安装边界上做了统一的适配设计，所有同通径的公母头可实现完全互换，不管是内螺纹端的硬管对接款，还是软管插接的尾端款，连接端的凸轮锁紧配合尺寸完全一致，现场安装时无需区分配件批次，可任意组合搭配，降低现场配件管理的难度。内螺纹端接头的螺纹规格适配3NPT标准锥管螺纹，螺纹加工的公差控制在常规管路密封要求范围内，缠绕生料带或配合密封胶即可实现可靠密封，不会出现螺纹配合过松或过紧无法装配的问题；

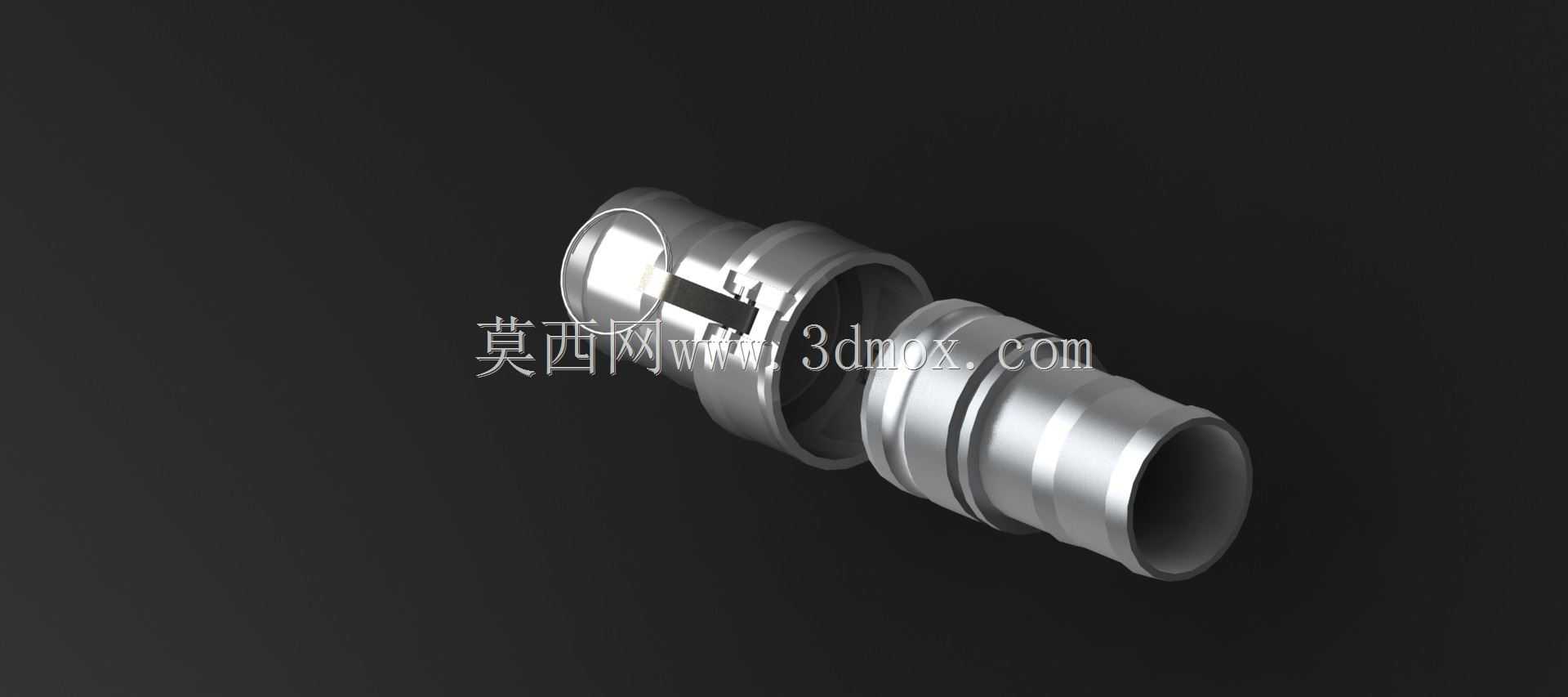

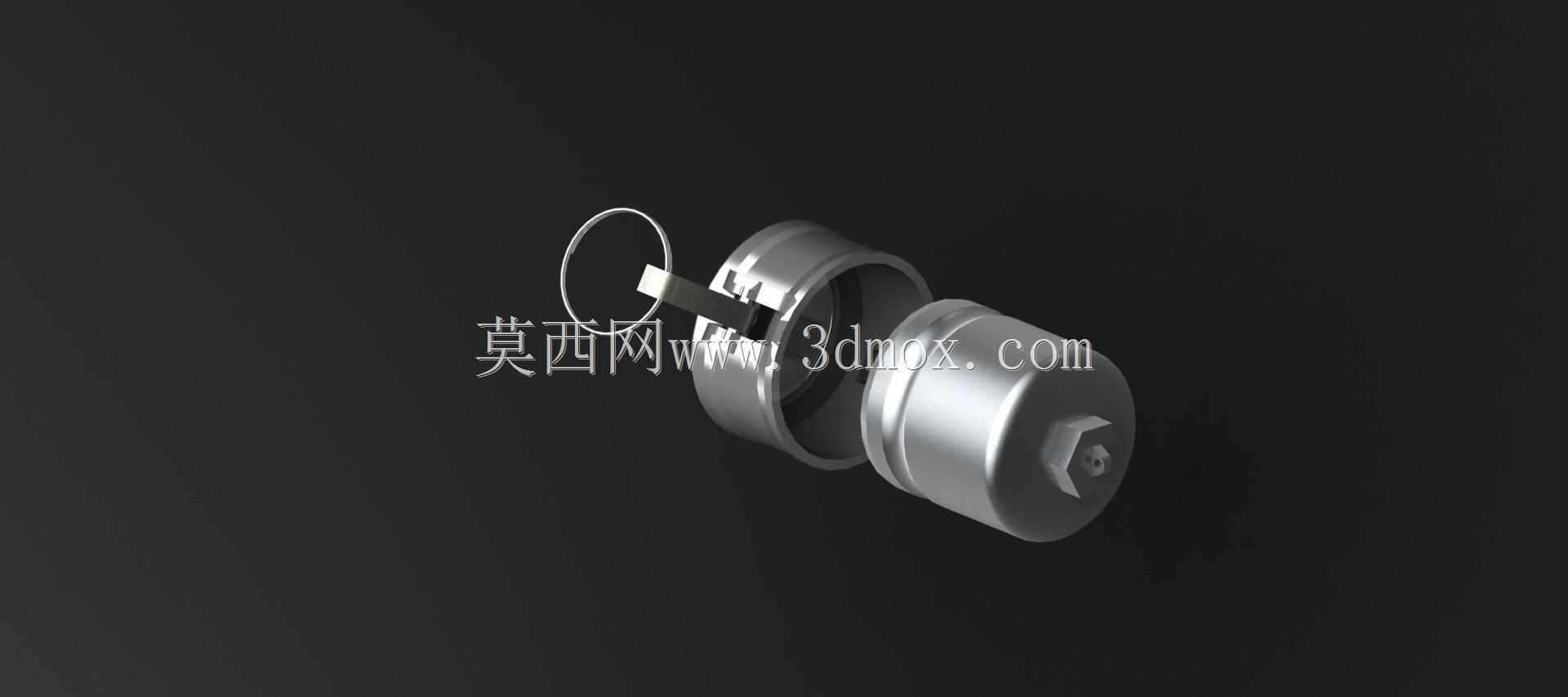

　　软管接头的尾端设计了多道环形倒刺，插接软管后配合喉箍紧固即可实现可靠连接，倒刺的高度经过优化，既不会因为过高导致软管插接困难，也不会因为过低导致软管受压脱落。堵塞与端盖分别适配公头端和母头端的末端封堵需求，当管路需要临时断开、预留接口暂时不用时，直接将堵头或端盖通过凸轮锁紧结构固定在管端即可，可避免管路内部进入杂物，同时也能防止管路内残留的流体泄漏污染作业现场。整套组件的外形结构充分考虑了安装空间的需求，接头的最大外径控制在合理范围内，在管路密集排布的场景下，相邻管路之间预留足够的操作空间即可完成锁紧与解锁操作，不会出现因为空间不足无法操作锁紧手柄的问题；接头的轴向长度也做了优化，在保证结构强度的前提下尽可能缩短轴向尺寸，

　　减少管路安装后的整体占用空间，适合紧凑型设备内部的管路排布。从建模逻辑来看，整套模型采用了参数化的设计思路，不同配件的通用配合尺寸做了全局参数关联，调整通径参数时所有配合面的尺寸可同步更新，方便后续衍生不同通径规格的同系列接头模型；每个配件的建模都遵循实际加工的工艺逻辑，拔模角度、倒角、圆角等工艺细节都做了还原，没有出现不符合加工工艺的尖锐棱角、零厚度结构等建模问题，模型可直接用于后续的工程图导出、装配干涉检查、管路排布仿真等工作。在实际选型应用中，需要注意根据输送流体的材质选择对应材质的接头配件，输送常规水基流体时可选用不锈钢或铝合金材质，输送腐蚀性流体时需要选配对应防腐材质的配件，同时要根据管路的实际工作压力确认接头的压力等级是否满足要求，避免超压使用导致的连接失效；安装前需要检查凸轮锁紧的密封面是否有杂物、损伤，确保密封件安装到位，锁紧时要将两侧的凸轮手柄完全压下到位，确认锁止结构卡入限位槽后再进行管路通压作业，日常维护时需要定期检查锁紧结构的磨损情况，出现凸轮磨损、弹簧失效的问题时及时更换配件，保证连接可靠性。
