多规格系泊三角旗浮标结构设计

这类系泊三角旗浮标主要应用于近岸工程、海上临时作业区、航道临时标识、养殖区边界划定等场景，作为水面系泊定位的浮力承载构件，同时可通过顶部标识结构传递点位警示信息，避免过往船舶误入作业区域，也能为水下锚链、缆绳提供水面端的浮力支撑，抵消缆绳自身重量带来的下沉拉力，保证系泊点的张力处于稳定区间。

从功能特性来看，不同规格的浮标对应不同的系泊负载等级，小规格型号可适配小型作业艇临时系泊、水下传感器挂载浮体等轻载场景，大规格型号可承担趸船临时固定、施工围堰边界锚定、海上临时作业平台系泊等中重载场景。浮标本体采用钢皮密封填充结构，内部填充闭孔泡沫材料，即便外层壳体出现局部磕碰破损，内部填充材料也不会吸水，可维持基础浮力不出现快速损失，适配海上高盐、高湿、多风浪冲击的复杂工况。

设计过程中首先梳理了不同系泊场景的浮力需求边界，通过配置化建模思路搭建全系列模型，将浮标直径、长度、顶部吊耳位置、底部系泊锚点位置设置为可驱动参数，调整参数即可快速生成对应规格的浮标结构，无需重复建模。浮标表面的标识字符采用浮雕式结构直接成型于壳体表面，避免粘贴式标识在长期海水冲刷、紫外线照射下出现脱落模糊的问题，标识字符高度根据浮标整体尺寸按比例设置，保证在常规通航视距下可清晰识别。

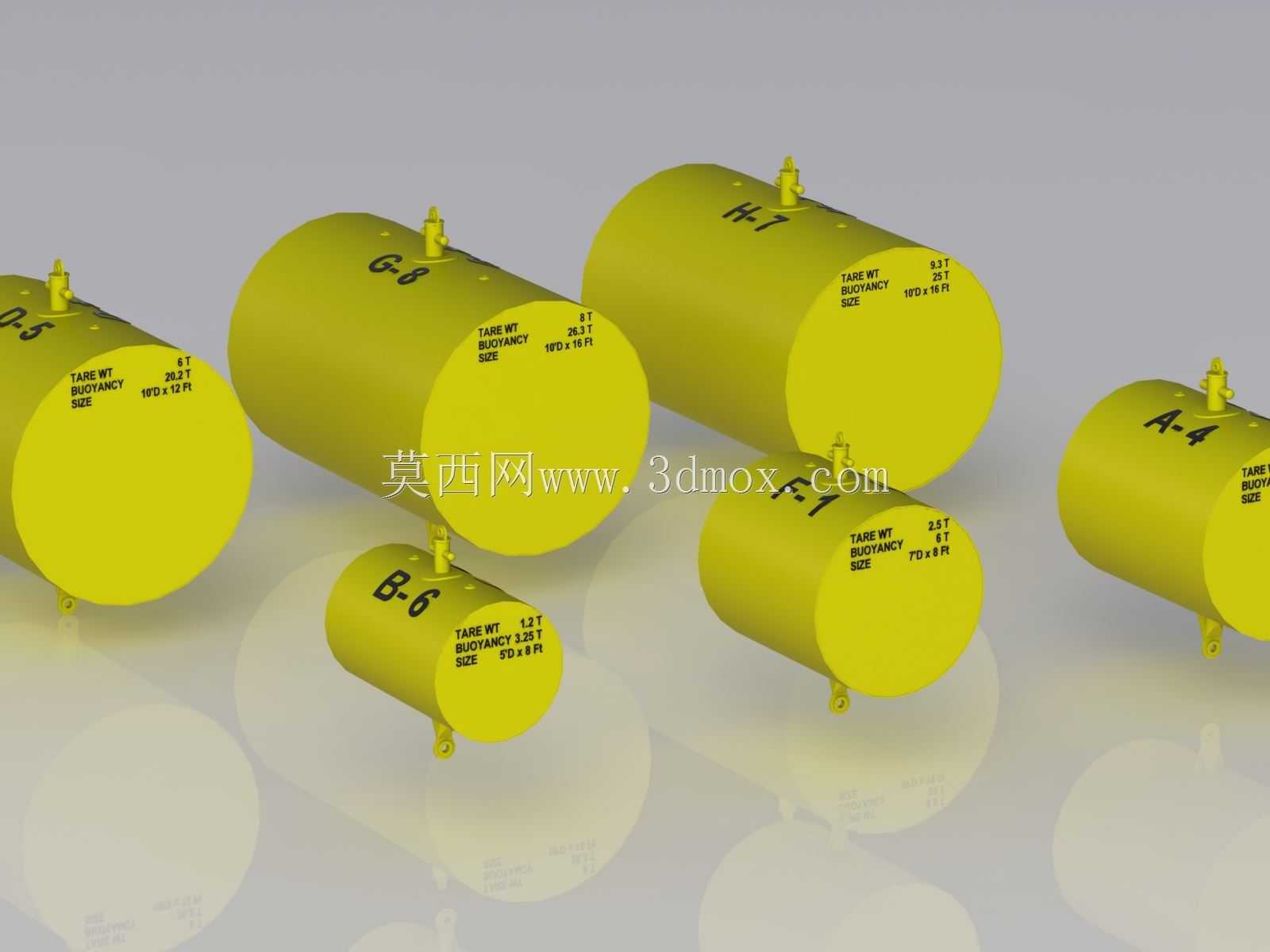

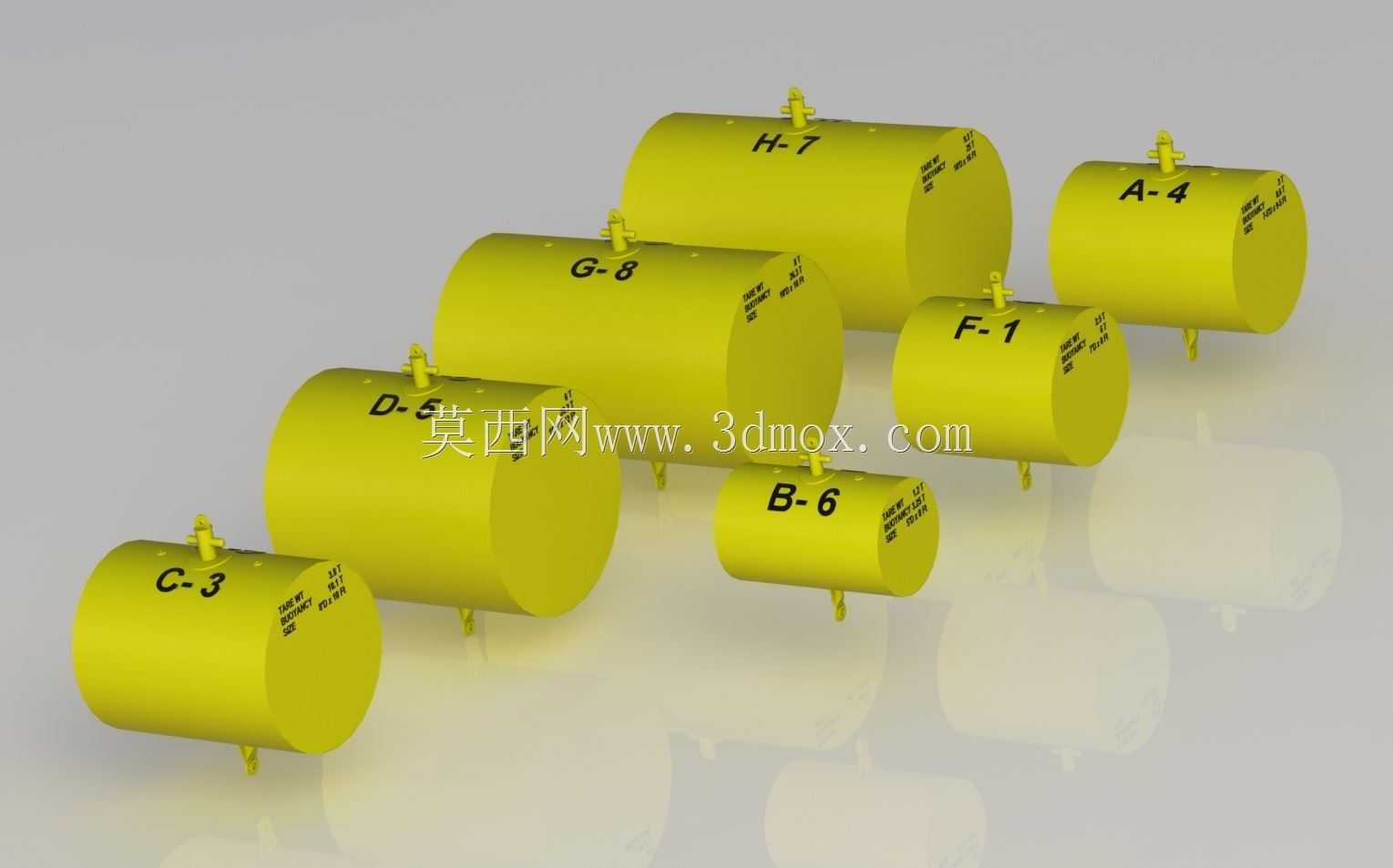

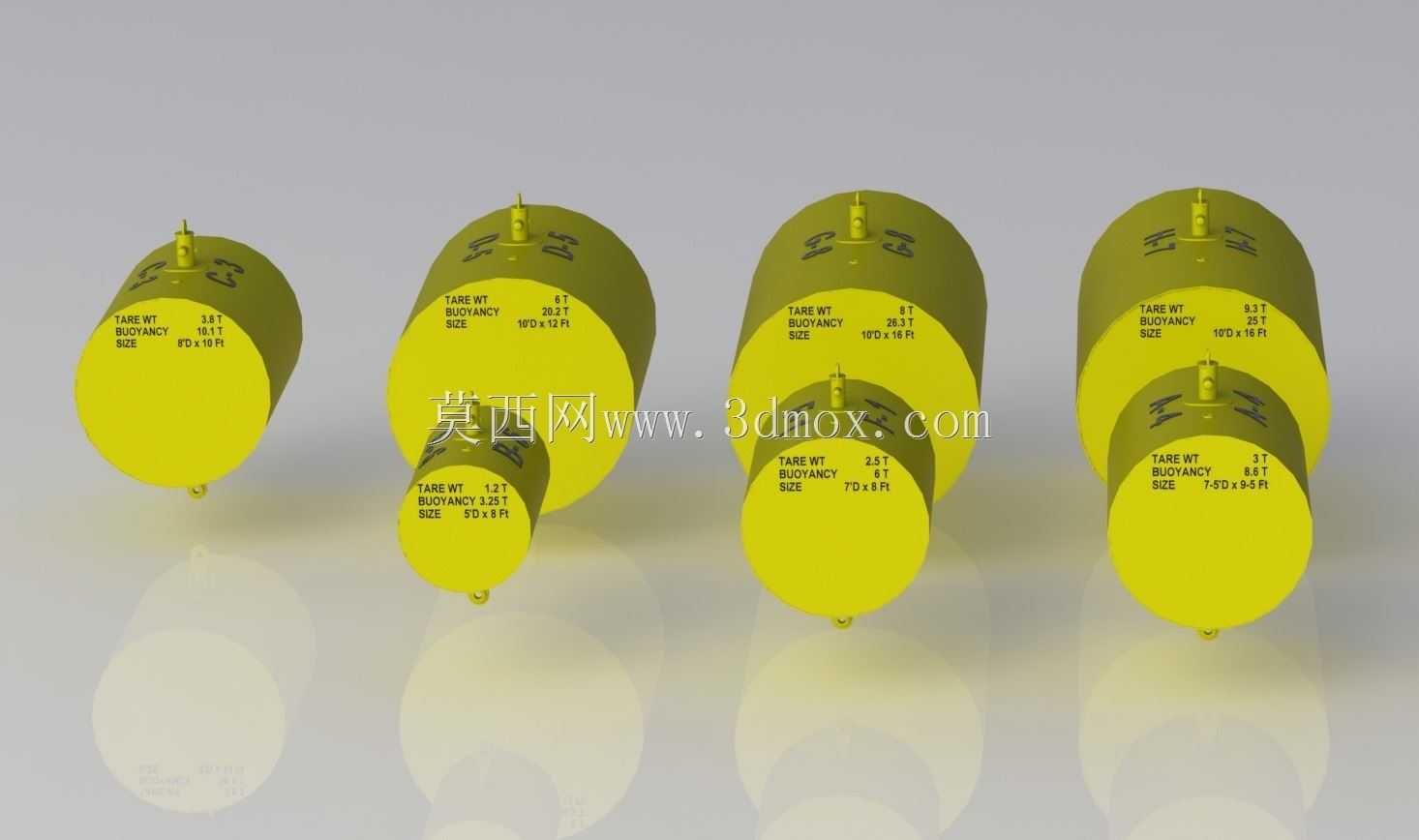

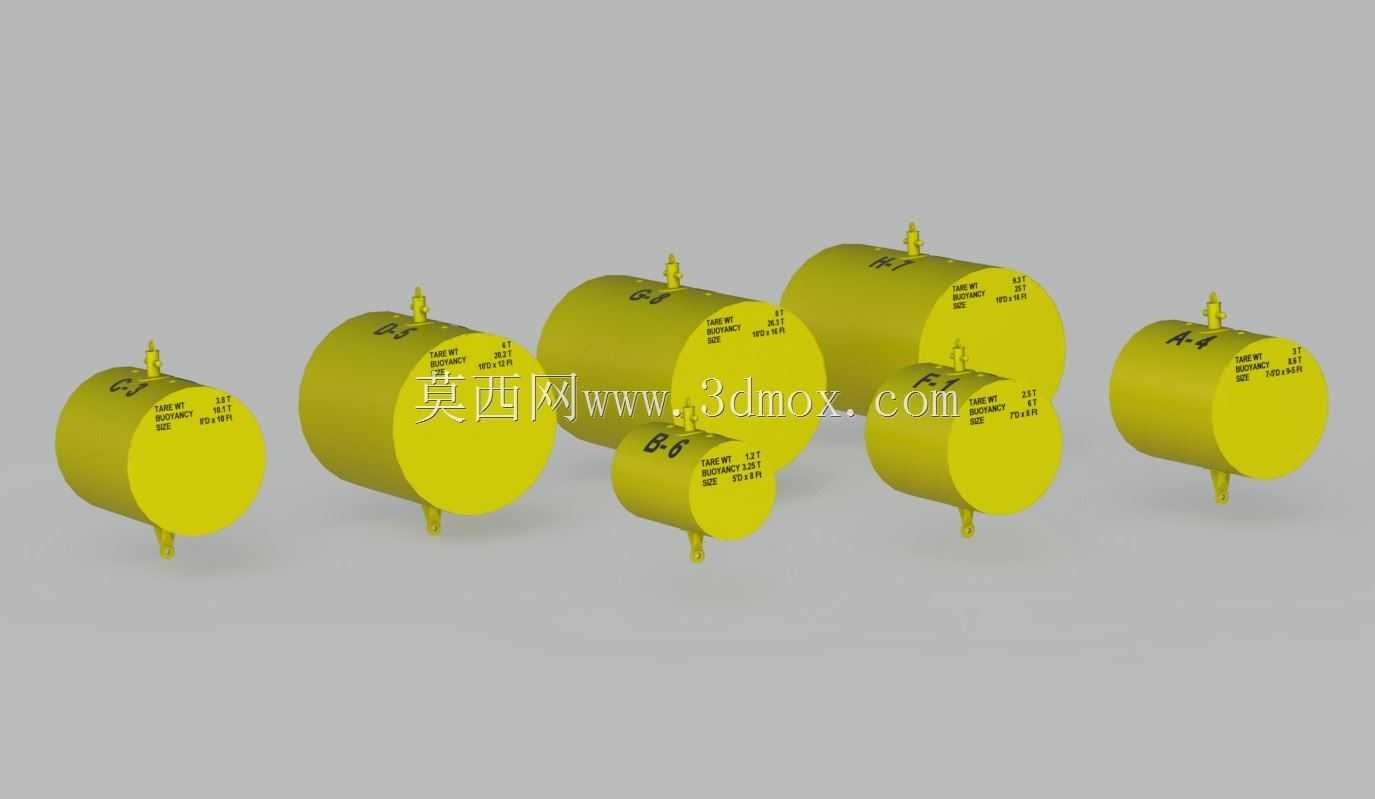

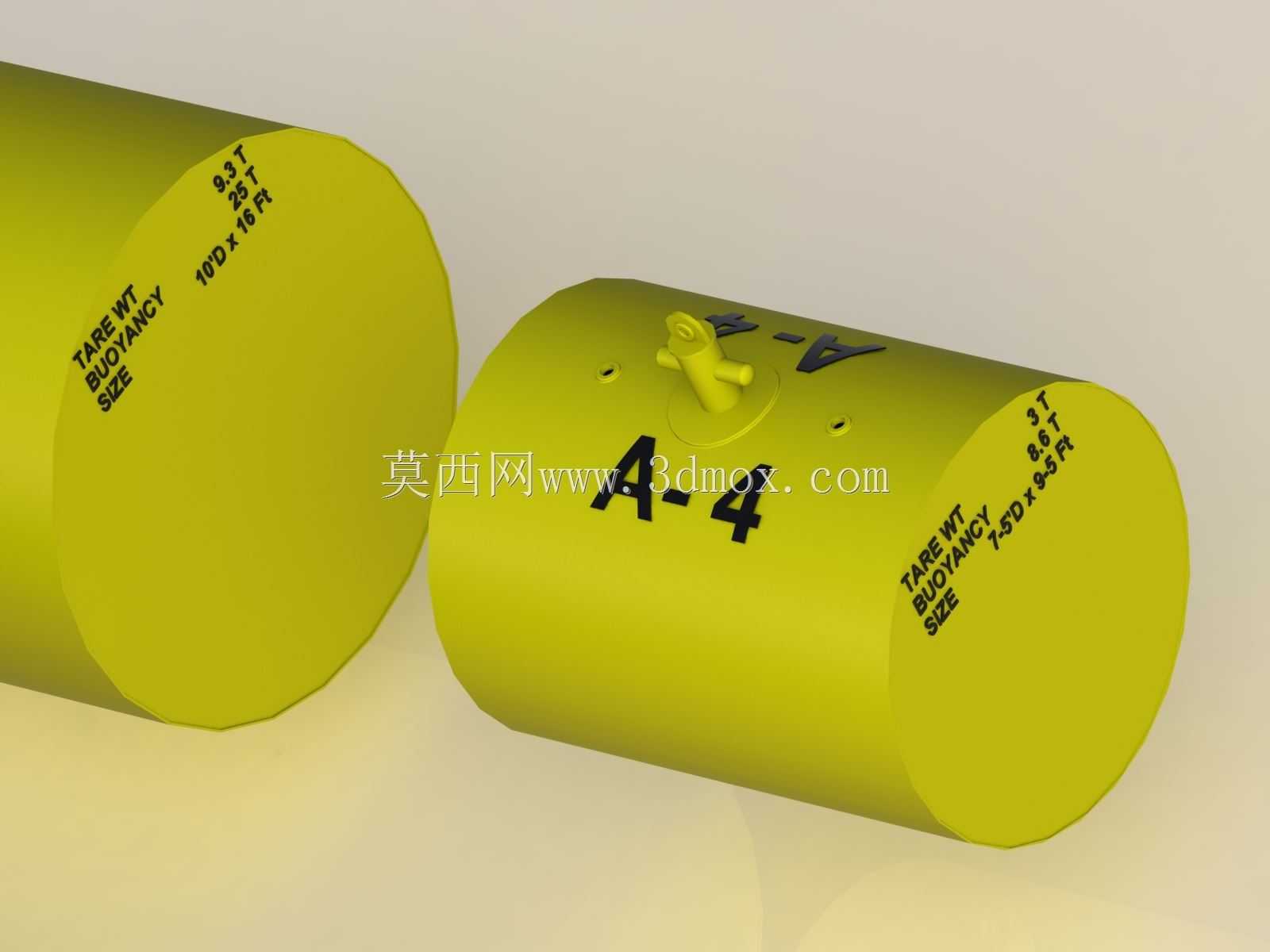

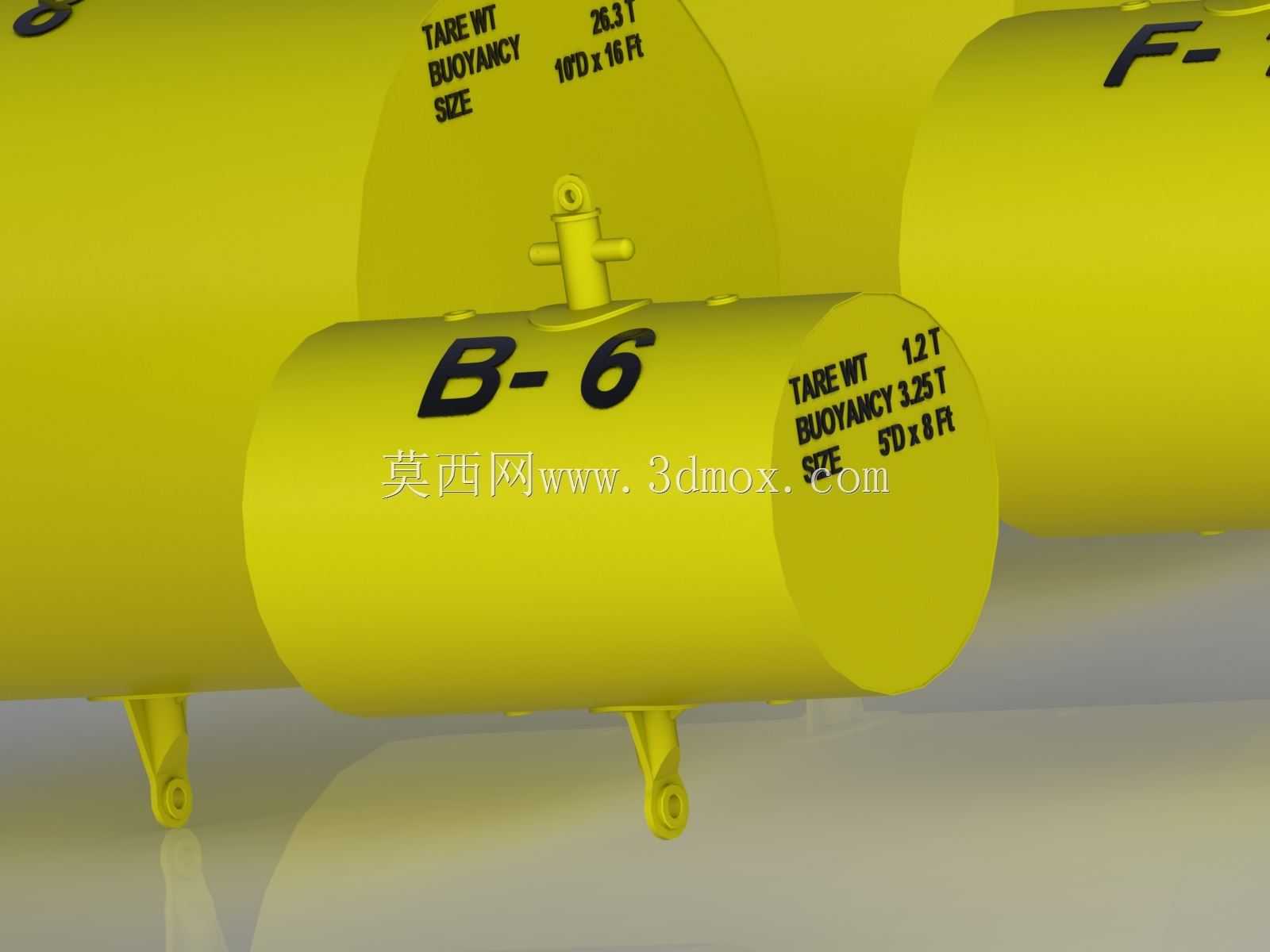

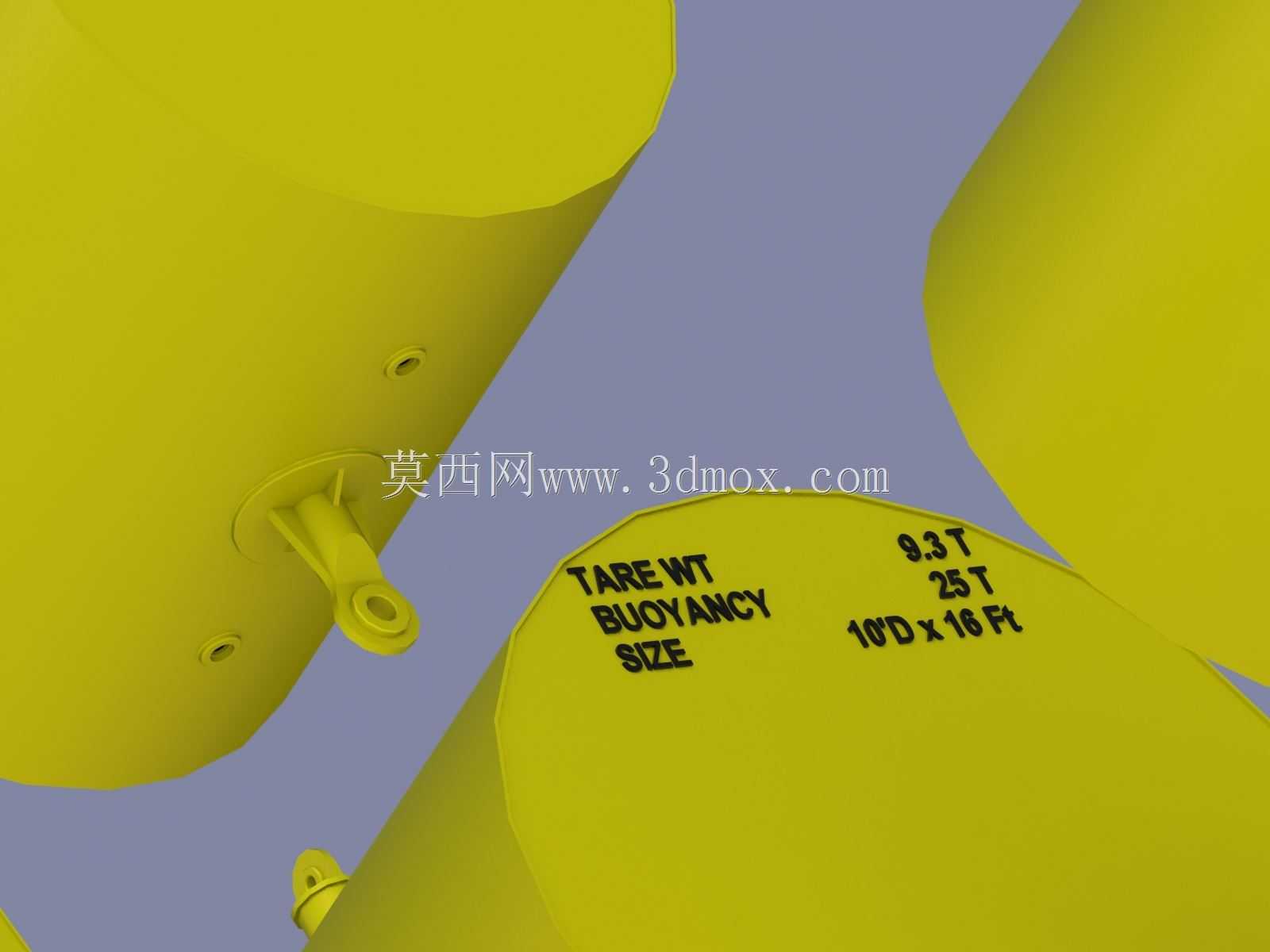

外形尺寸方面，全系列浮标均采用卧式圆柱主体结构，相比立式浮标具备更好的抗浪性能，风浪作用下不会出现大幅竖直晃动，可降低系泊缆绳的交变负载。底部设置的两个对称系泊支脚用于连接锚链或系泊缆绳，支脚间距根据浮标长度匹配设置，保证系泊拉力的作用线与浮标浮力中心重合，避免浮标在拉力作用下出现倾斜偏转。顶部的小型凸台结构用于安装三角旗标识件，凸台内部预留安装孔位，可直接穿装固定螺栓，无需现场在浮标壳体上钻孔破坏密封结构。安装时需根据水域流速、风浪等级匹配对应浮力规格的浮标，保证浮标露出水面高度满足标识可视要求，同时预留足够的浮力余量应对缆绳附着海生物、浮体表面附着贝类带来的额外重量，避免浮标水线过高导致标识被遮挡。
