NEMA二级钢制线缆卷盘结构设计

在电线电缆生产、现场布线作业、机电设备安装以及工业物料转运场景中，线缆卷盘是承担线材收纳、规整、转运功能的核心承载部件，NEMA二级规格的钢制卷盘，主要适配中等线径的电力电缆、控制线缆的成卷周转，相比塑料材质卷盘，钢制结构的抗形变能力更强，能承受满卷线缆的径向压力，在仓储堆叠、长途运输过程中不易出现法兰盘变形、筒身凹陷的问题，可重复周转使用的寿命更长。

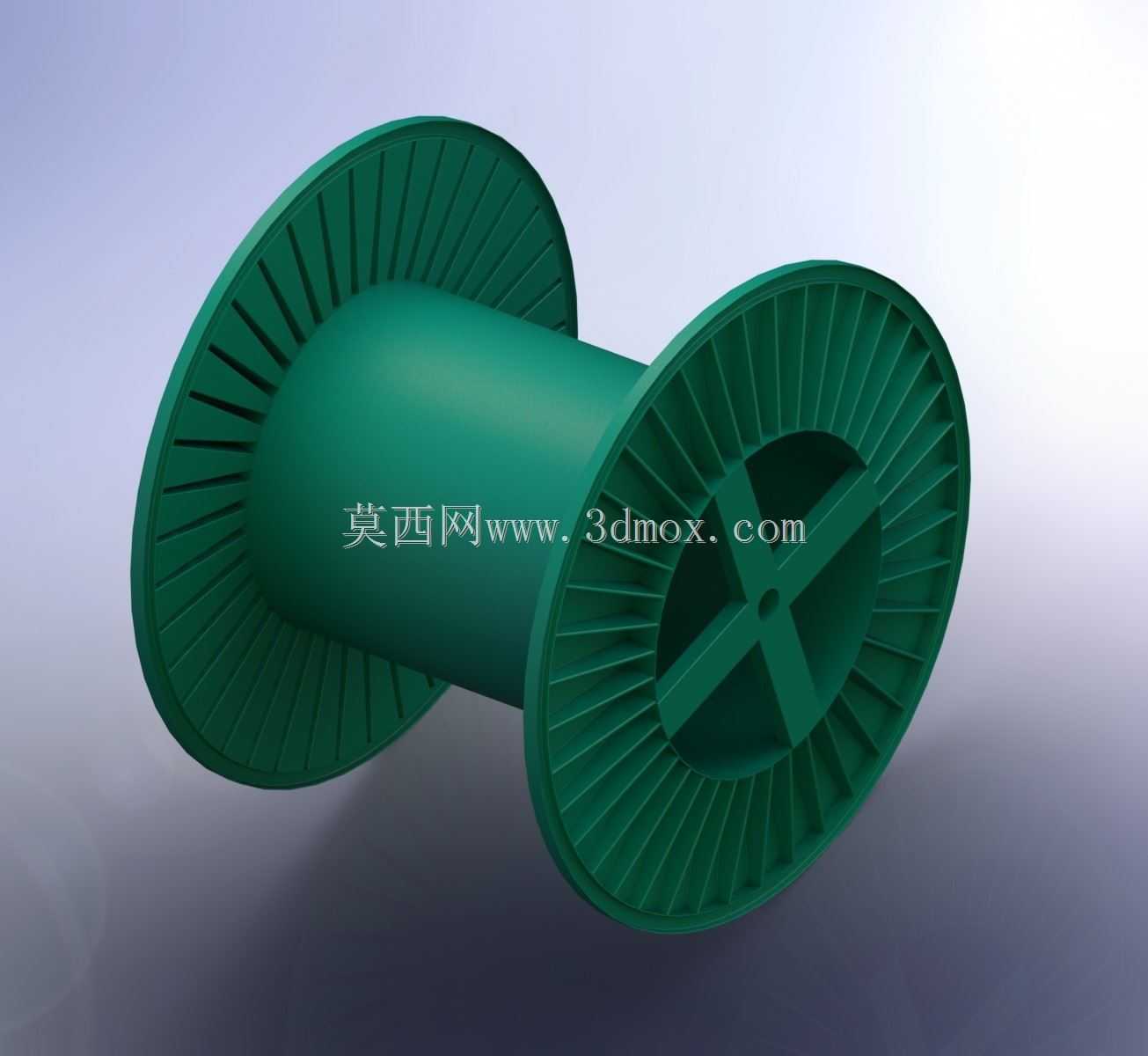

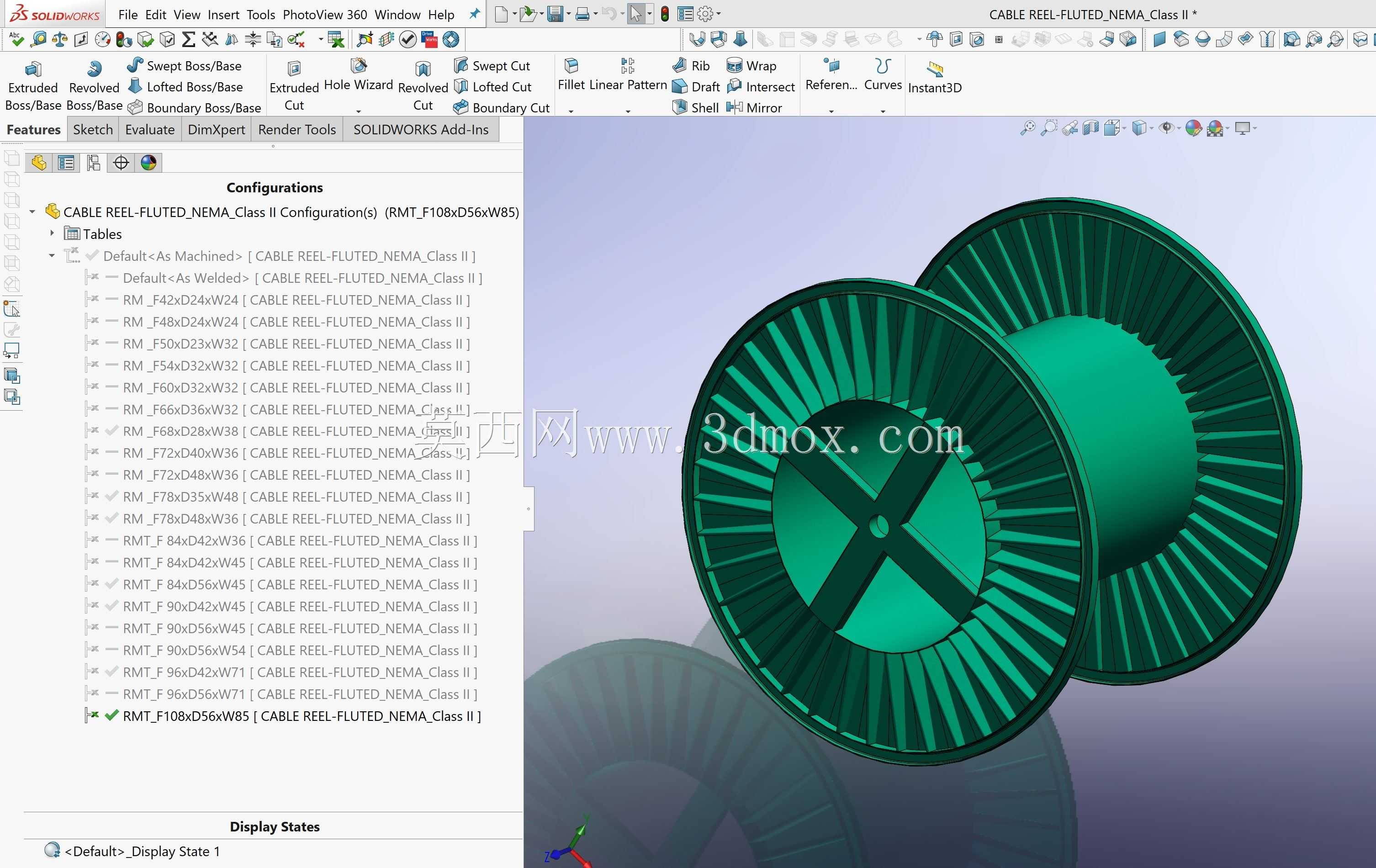

该卷盘采用双侧法兰加中间筒体的经典工字结构，两侧法兰盘外缘做了等间距的径向加强筋设计，筋条从法兰内圈筒壁位置一直延伸到法兰外缘，既可以提升法兰盘的整体抗弯刚度，避免满卷状态下法兰受线缆侧向挤压出现外张变形，也能在卷绕线缆时起到侧面限位作用，防止线缆在收放过程中从法兰侧边滑出。中间筒体为等径直筒结构，内壁设置十字形加强筋支撑，筋条交汇于筒体中心的轴孔位置，轴孔可适配常规卷绕设备的主轴安装尺寸，满足自动绕线机、放线架的装夹需求，安装时可通过轴孔配合键槽实现周向固定，避免卷盘转动过程中出现打滑空转。

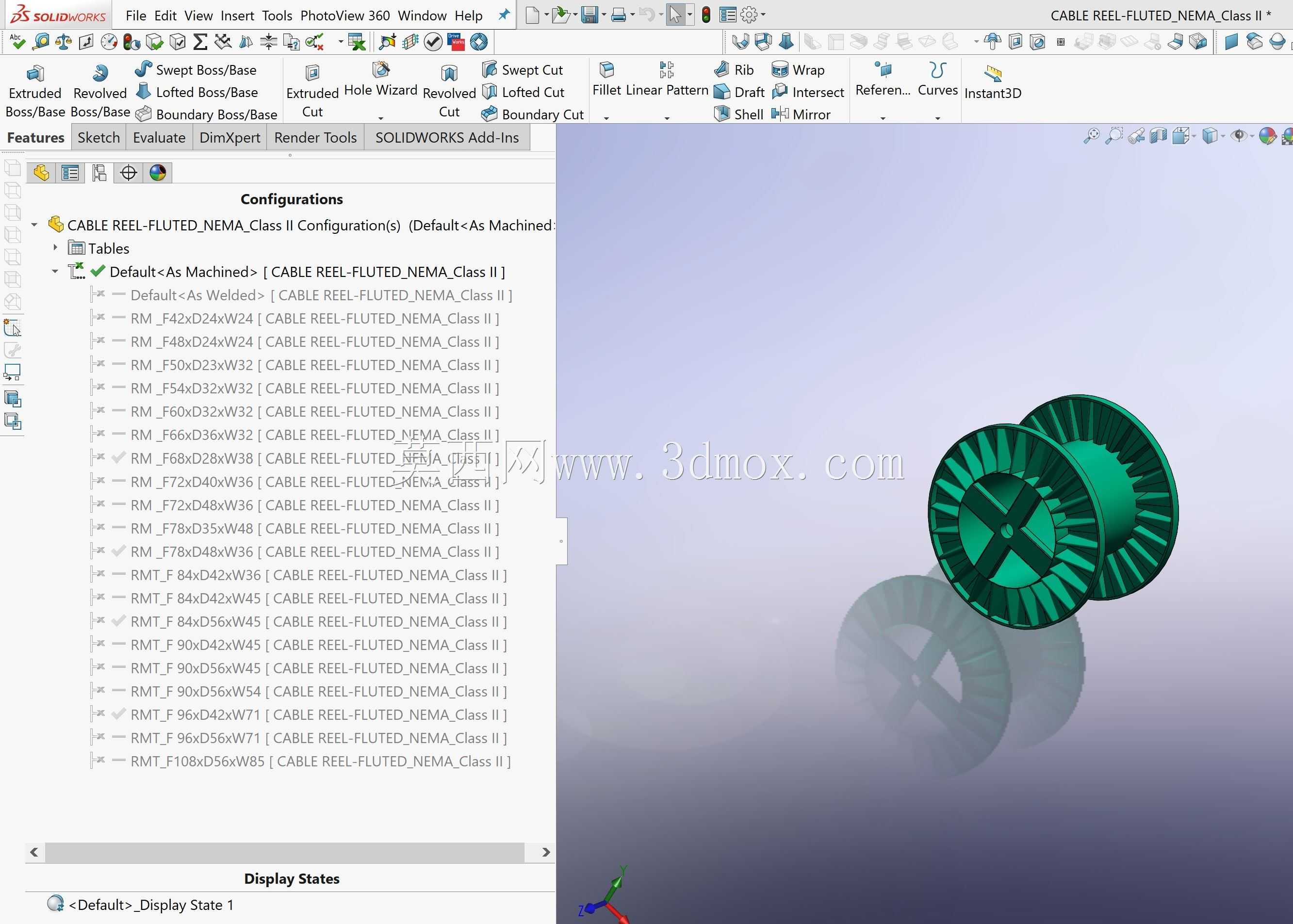

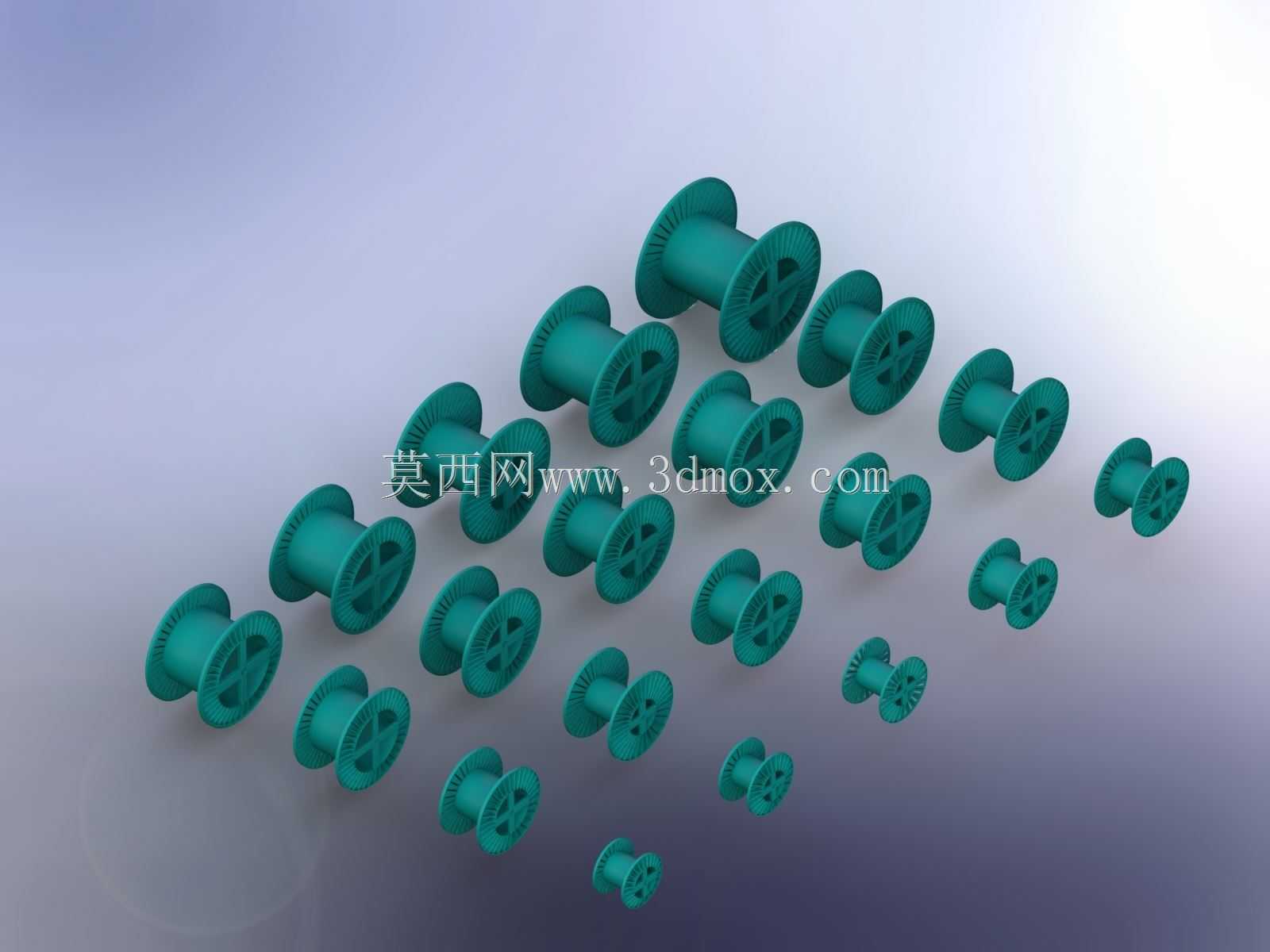

设计过程中优先考虑了不同规格线缆的适配性，该系列卷盘覆盖20种不同尺寸规格，可根据线缆的线径、成卷长度、单卷重量匹配对应筒径、法兰直径、内宽尺寸的型号，筒身直径的选择需匹配线缆的最小弯曲半径，避免卷绕过程中线缆绝缘层因过度弯折出现损伤，法兰直径则根据满卷状态下的线缆外层高度确定，预留足够的侧边余量防止线缆松脱。法兰盘上的镂空结构在保证结构强度的前提下，有效降低了卷盘自身重量，减少了转运过程中的无效负载，同时镂空位置可作为搬运时的施力点，方便人工短距离挪移作业。

实际使用场景中，这类钢制卷盘既可以用于线缆生产企业的成品下线包装，也可作为施工现场临时布线的放线载体，转动顺畅的结构可实现线缆的快速收放，减少布线过程中的线缆打结、拖地磨损问题。结构设计上充分考虑了重复使用需求，钢制表面做了防锈涂覆处理，在常规仓储环境下不易出现锈蚀，即使局部出现磕碰掉漆，也不会像塑料卷盘那样出现碎裂报废的情况，维护成本更低。卷盘的各部分尺寸均遵循通用线缆卷装的行业规范，可适配市面上多数自动绕线设备、放线支架的安装尺寸，无需额外定制转接工装即可直接投入使用，在批量线缆周转场景中能有效提升作业效率，降低线材收纳环节的损耗。
