巴淡岛道路户外单立柱广告牌结构设计

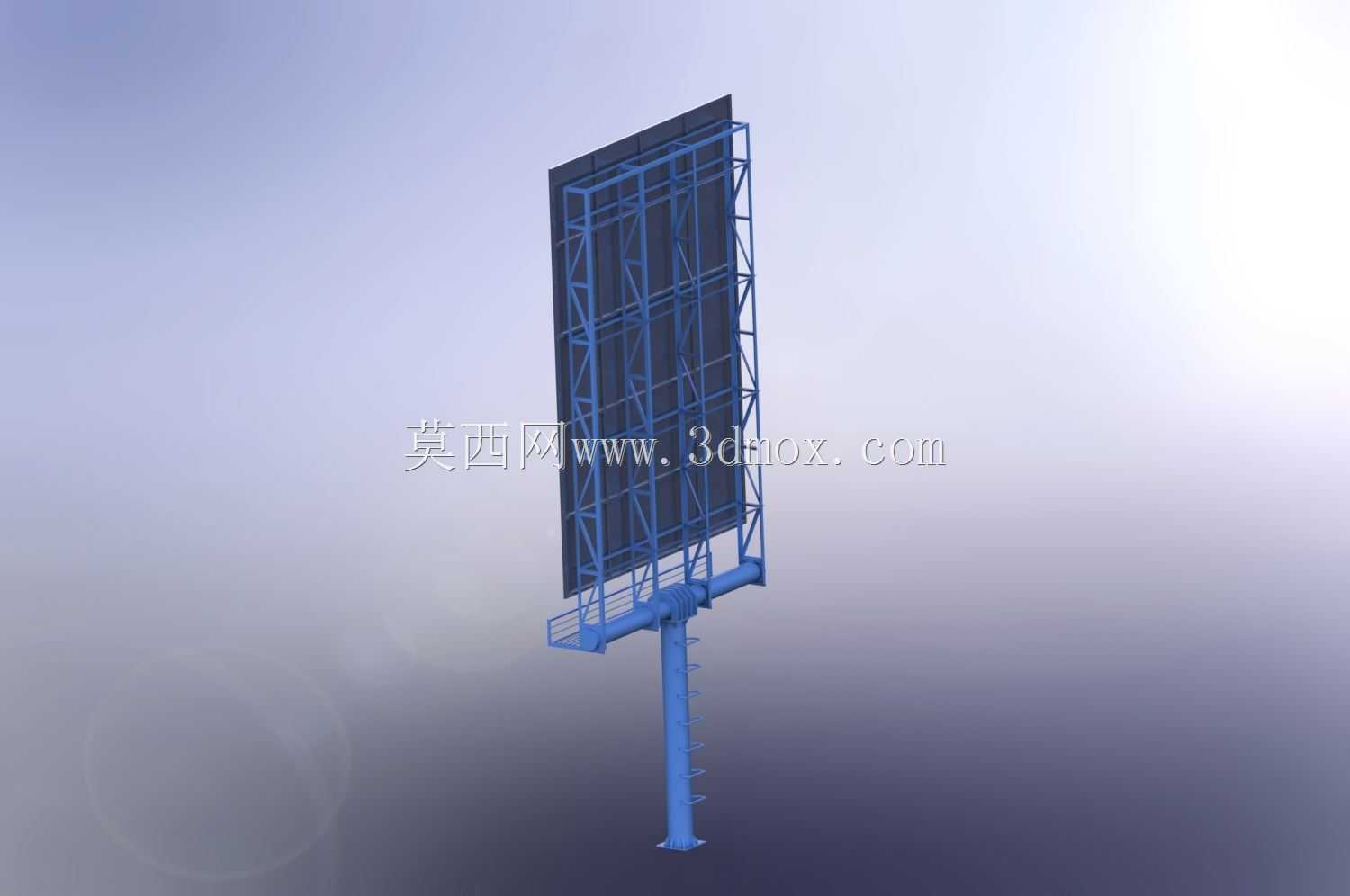

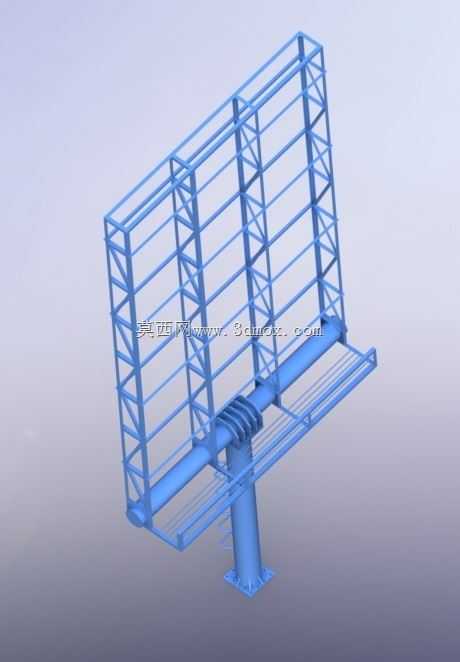

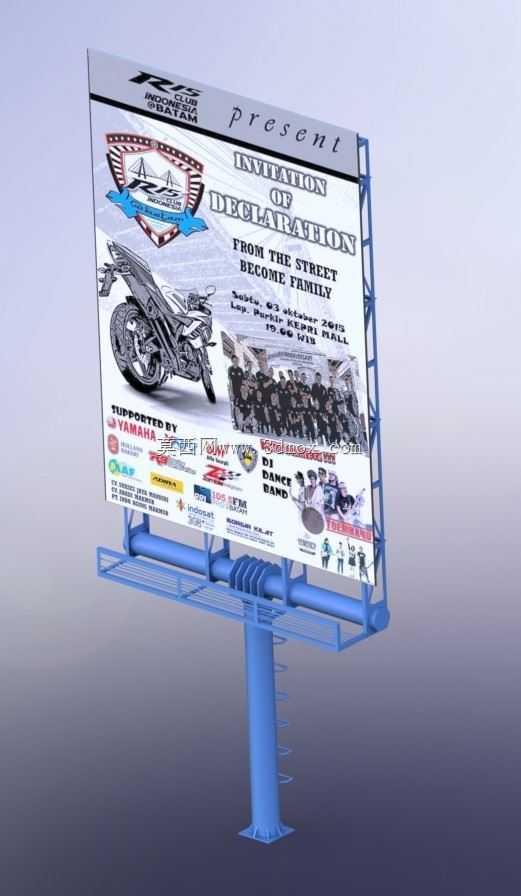

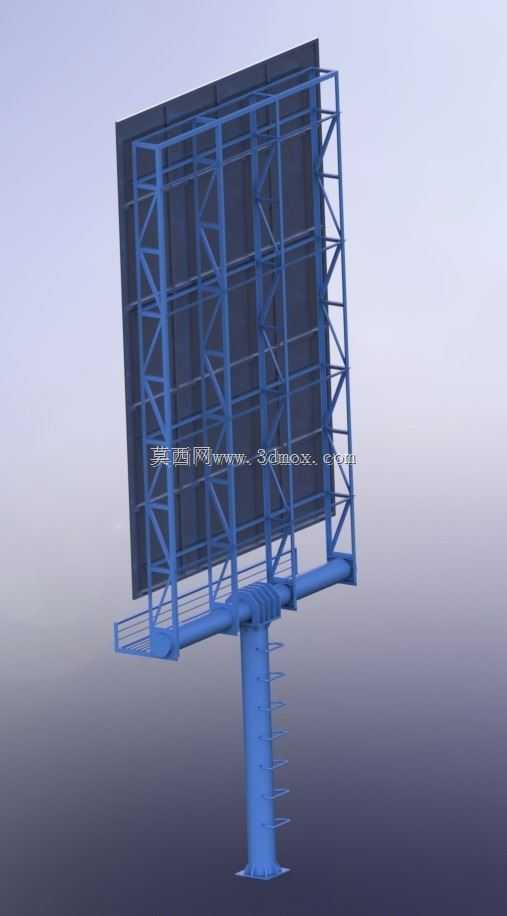

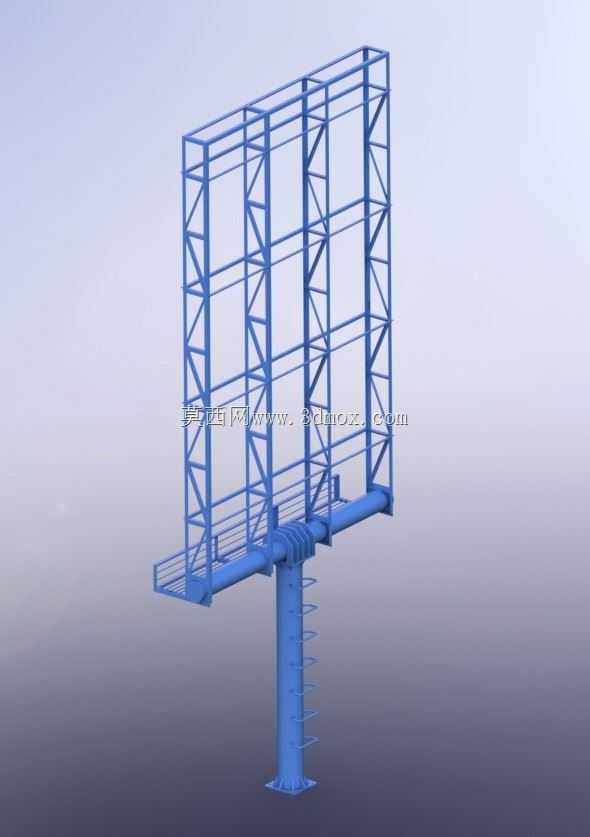

该户外广告牌结构主要应用于城市主次干道、城郊公路沿线的户外信息发布场景，作为公共信息传递、商业内容展示的载体，承担面向通行车辆、行人的视觉信息传递功能，单立柱式的结构形式可最大化减少地面占用空间，适配道路旁狭窄的安装地块，同时将广告展示面抬升至合适高度，规避低矮障碍物对视线的遮挡，保障不同距离、不同角度的通行人群都能获取清晰的展示内容。整体结构采用立柱加顶部桁架框架的组合形式，底部立柱通过法兰盘与预埋基础连接，立柱表面设置爬梯结构，方便后期运维人员攀爬至顶部开展画面更换、结构检修作业，立柱与顶部框架的连接位置设置加强筋板，分散风荷载带来的应力集中，避免长期户外使用出现连接位置变形、焊缝开裂的问题。顶部框架采用矩形管材拼接成型，框架整体做防锈防腐处理，适配东南亚地区高温高湿、多雨盐雾的户外使用环境，框架边缘设置压条结构，用于固定印刷广告画面的防水油布，安装时将油布拉紧后通过压条卡入框架预留槽位，无需额外粘接即可保证画面平整，大风天气下不会出现画面鼓胀、脱落的问题。设计过程中参考当地道路实际安装场景的视觉参考比例做缩放适配，整体展示面的长宽比例符合常规户外广告的视觉舒适区间，安装边界需满足道路退距要求，立柱外侧距离道路路缘石预留足够安全距离，避免车辆剐蹭，同时整体高度符合当地户外设施的限高要求，不会对周边管线、通行车辆的净空造成影响。框架的受力计算充分考虑当地常年最大风速的荷载工况，所有管材的壁厚选型、焊缝高度都经过受力校核，保证极端大风天气下结构整体稳定性，不会出现倾覆、框架变形的问题。广告画面采用乙烯基防水油布材质，具备耐紫外线、防水防霉变的特性，长期户外暴晒不会出现快速褪色、脆化的问题，画面安装时通过框架四周的张紧结构将油布完全拉伸绷紧，固定后表面平整度误差控制在合理区间，远距离观看不会出现明显的褶皱变形。
