林肯气动柱塞式注油泵结构设计

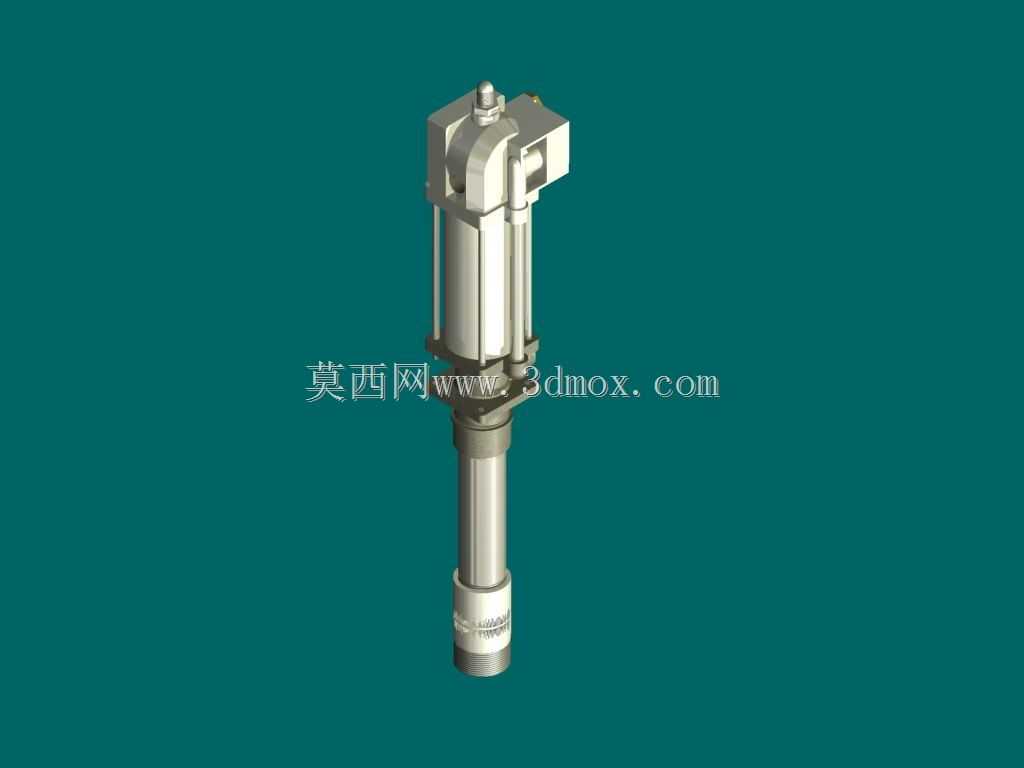

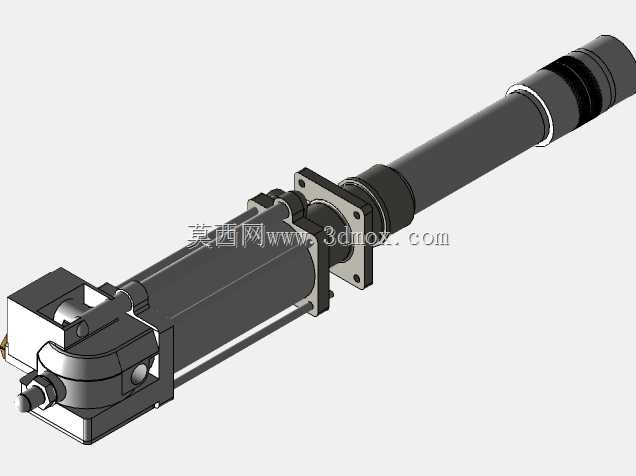

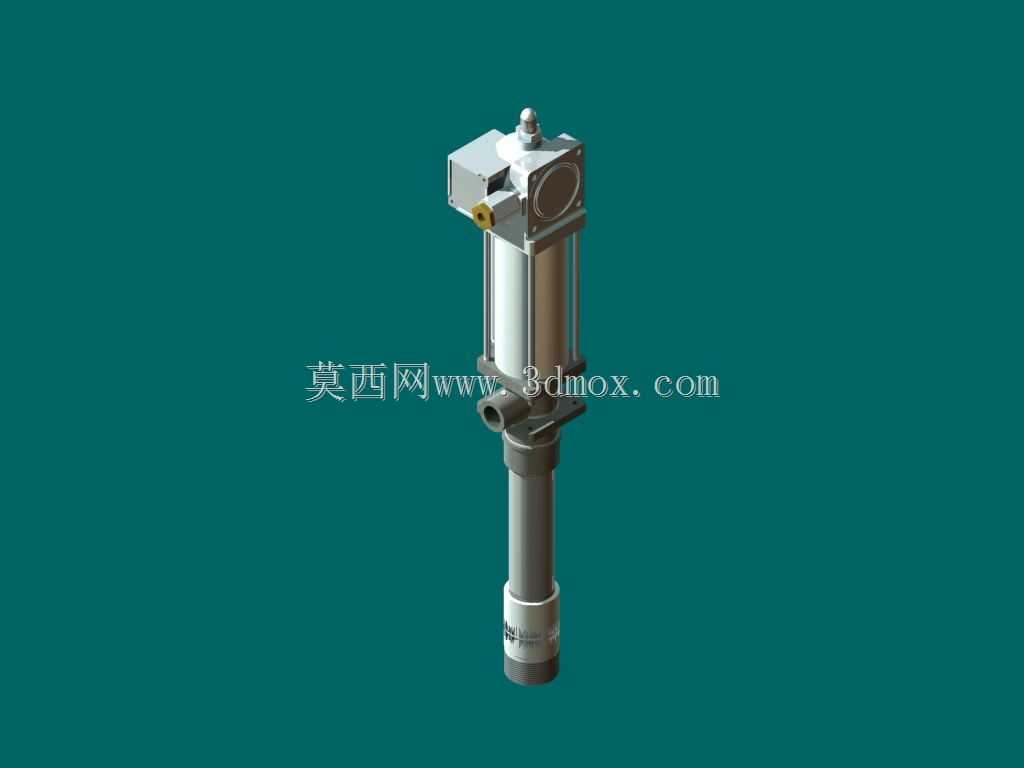

这款柱塞式注油泵主要面向集中润滑系统、工业流体加注场景设计，常见于生产线设备保养工位、重型机械润滑点供油、车间集中供油系统搭建等工况，可稳定输送润滑脂、中等粘度工业油料，适配多类需要定量、恒压供油的工业作业环节。从结构设计逻辑来看，整机采用竖置长筒式布局，上部集成气动驱动单元与换向控制组件，下部为柱塞增压缸体与浸入式吸料端，这种布局能让泵体直接插入储油桶内完成吸料，无需额外搭建复杂的吸油管路，减少管路沿程压力损失，同时竖置结构占用安装平面面积更小，适合在紧凑的设备旁、储油工位上方安装固定。气路接口采用1/4NPT标准锥管螺纹，出料口采用1/2NPT标准锥管螺纹，均为工业流体管路通用连接规格，可直接对接市面常见的气动管路、输油硬管或耐油软管，无需额外加工转换接头，降低现场安装改造成本。驱动端采用气动换向结构，依托压缩空气驱动柱塞做往复运动实现流体增压输送，气液压力比设定为5:1，可在常规工厂压缩空气压力范围内稳定输出高压油料，每循环输送排量固定，能实现稳定的定量供油，避免供油压力波动导致的润滑点供油不足或过量加注问题。整机外形为细长竖置结构，安装时需预留足够的竖向安装空间，下部吸料端长度适配标准工业储油桶深度，安装时可通过上部的安装法兰或固定支架将泵体固定在储油桶桶口位置，吸料端直接浸入油料液面以下，无需额外配置引油装置，首次启动即可快速建立输送压力。泵体上部的换向组件集成了排气与换向控制结构，运行过程中可自动完成气路切换，无需额外配置外部换向阀，简化配套气路设计，同时整机运动部件做了密封防护处理，可在多粉尘、少量油污的车间环境下长期稳定运行，外露连接部位均采用标准紧固件固定，日常维护时拆解更换密封件、易损件操作便捷，无需专用工装即可完成常规保养作业。在实际选型应用中，可根据输送油料粘度、供油距离、润滑点数量匹配对应的供气压力，在常规工厂供气压力区间内即可覆盖多数集中润滑、油料加注的压力需求，运行噪声控制在工业设备可接受范围内，适合车间内固定工位长期连续运行。
