林肯85387-4模块化空气管路组合装置

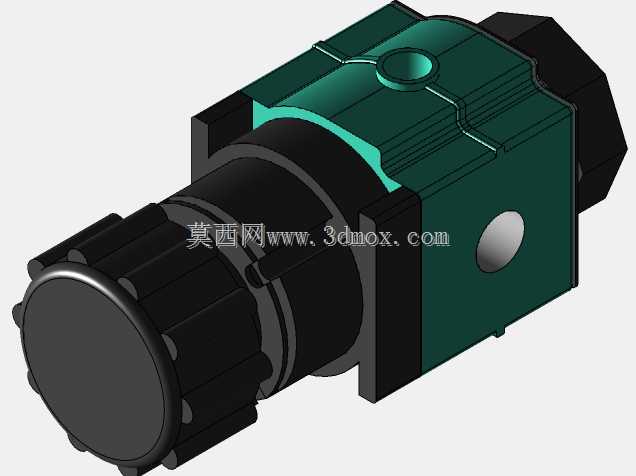

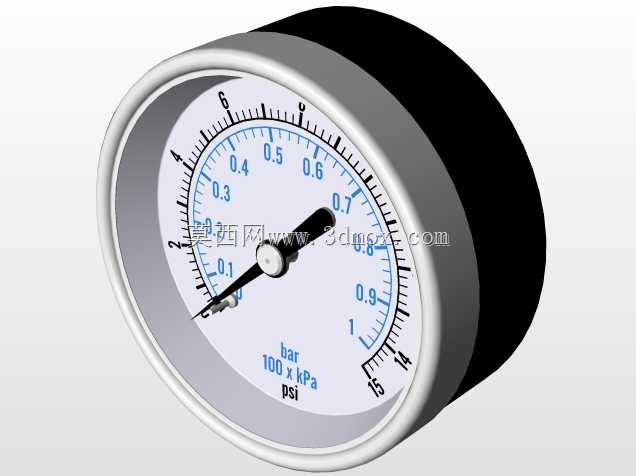

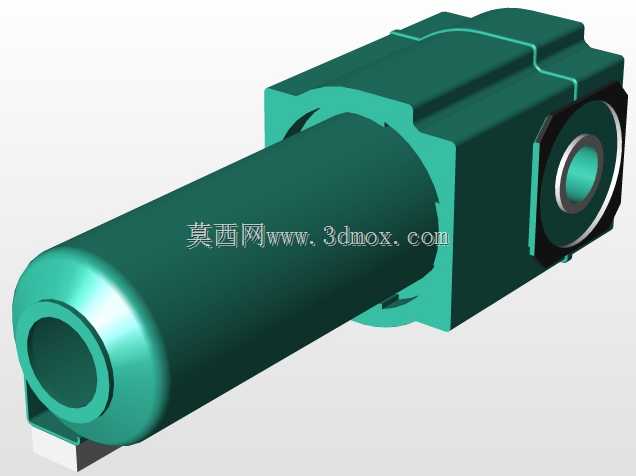

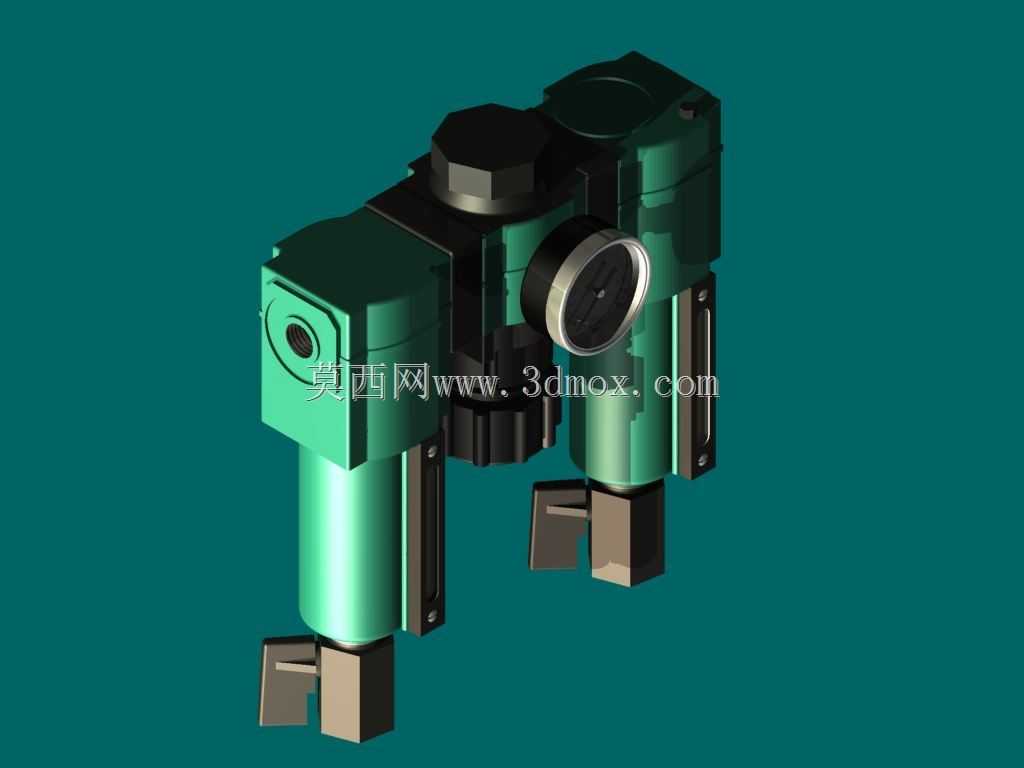

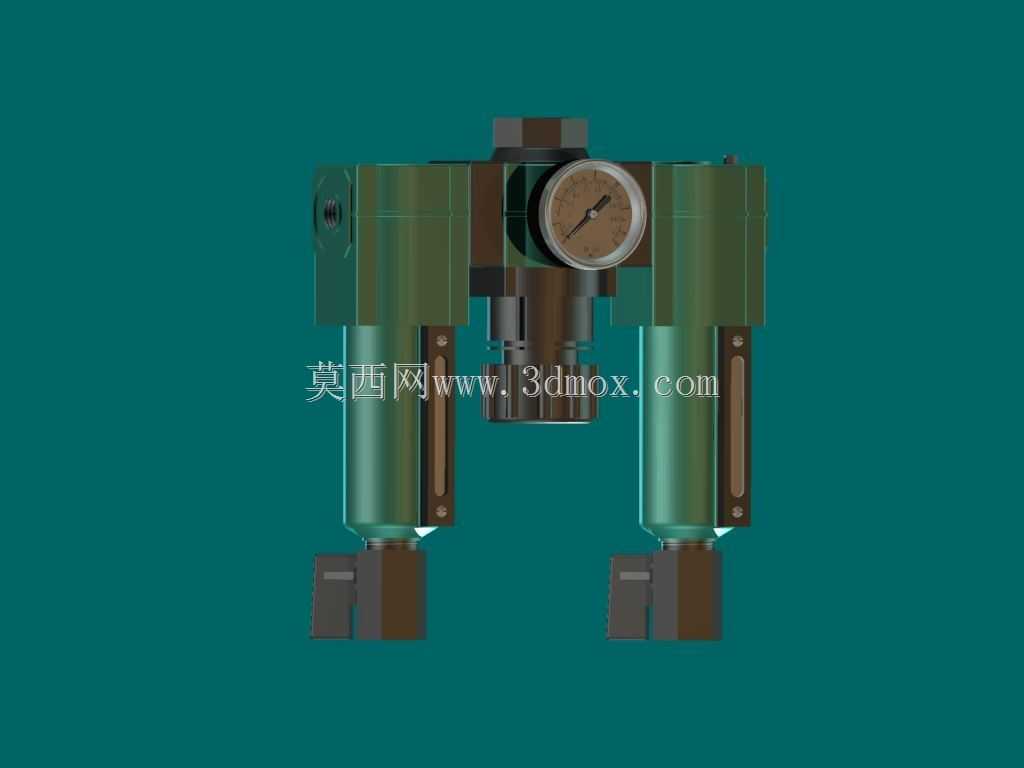

在气动控制系统的实际部署场景中，气源处理环节的稳定性直接决定整套气动回路的使用寿命与执行精度，这款模块化空气管路组合装置，正是面向工业气动系统气源端的集成式处理单元，适配需要稳定供气压力、洁净气源且附带润滑供给的气动回路场景，常见于自动化生产线气动动力端、工装夹具供气回路、中小型气动设备的气源接入端等工况。从功能构成来看，该装置整合了过滤、压力调节、油雾润滑三个核心气源处理功能，集成式的结构设计省去了单独拼装过滤器、调压阀、油雾器的管路连接工序，减少了分体式元件拼接带来的漏气点，同时压缩了气源处理单元的整体安装空间。装置自带的仪表可实时显示输出侧供气压力，方便运维人员快速排查供气压力异常问题，过滤模块可截留压缩空气中携带的液态水滴、固态杂质，避免杂质进入气动阀、气缸等精密元件造成磨损卡滞，调压模块可将上游输入的波动压缩空气压力稳定在设定值，抵消管网压力波动对下游执行元件动作精度的影响，润滑模块则可将润滑油雾化后随压缩空气输送至下游气动元件，为运动部件提供持续润滑，降低元件磨损速率。设计层面采用模块化拼接思路，各功能单元可根据实际工况需求灵活增减组合，无需重新设计整体安装支架，壳体采用耐压金属材质搭配透明观察窗，既可以承受额定供气压力下的载荷，也能直观观察过滤器积液高度、油雾器油位状态，方便日常维护操作。安装边界上，装置供气端口尺寸为1/4 PTF标准管螺纹，可直接适配同规格气动管路接头，额定供气压力上限为250p.s.i，整体重量约3.3Kg，安装时可通过支架直接固定在设备机架或气源管路旁，无需额外设计重型承重结构，端口的标准化设计也方便后期维护时更换配件，无需对现有管路进行大规模改造。在实际选型应用中，这类集成式气源处理装置相比分体拼装的元件组，整体密封可靠性更高，安装调试效率更快，适合在空间紧凑、对气源处理稳定性要求较高的气动回路中使用，建模时对各功能模块的装配间隙、接口位置、操作件的活动空间都做了还原，可直接用于气动系统布局的干涉检查、安装位置模拟，也可作为气源处理类元件选型时的结构参考，帮助设计人员快速评估装置在整体设备布局中的占用空间与安装适配性。
