蒙德里安风格双轴直线绘图仪结构设计

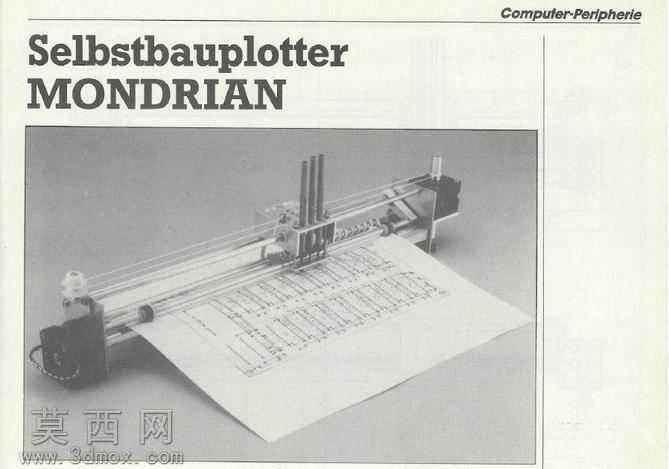

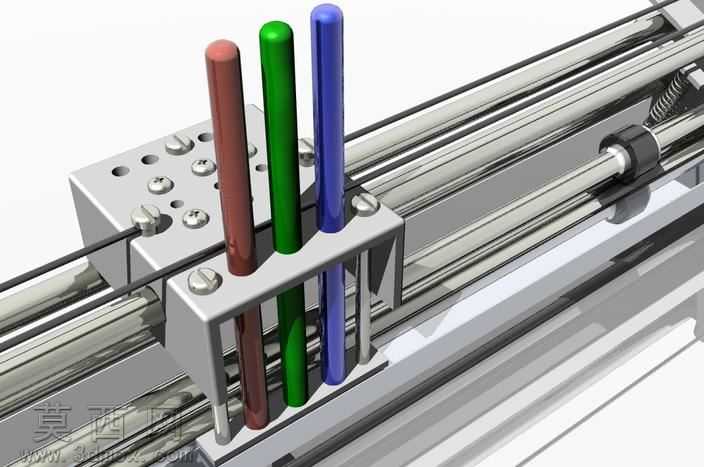

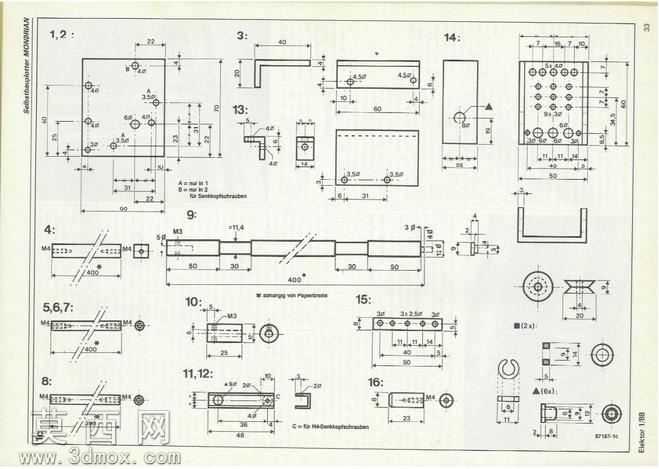

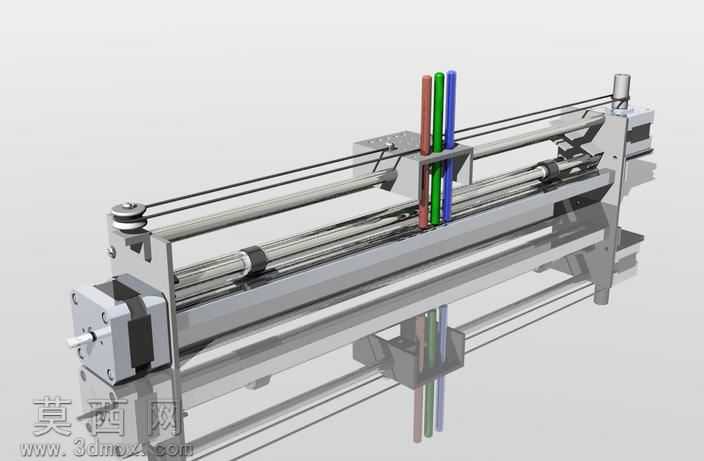

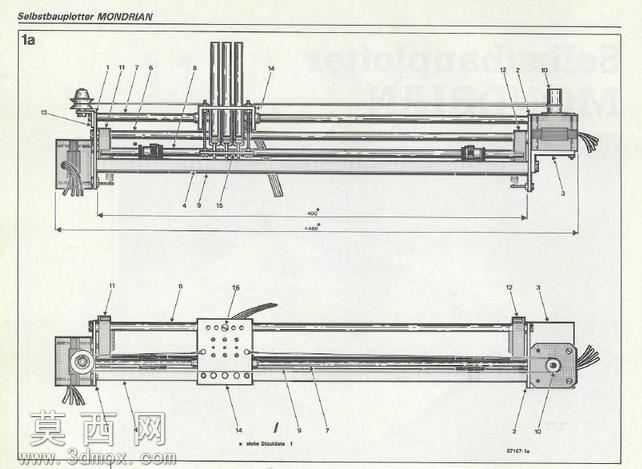

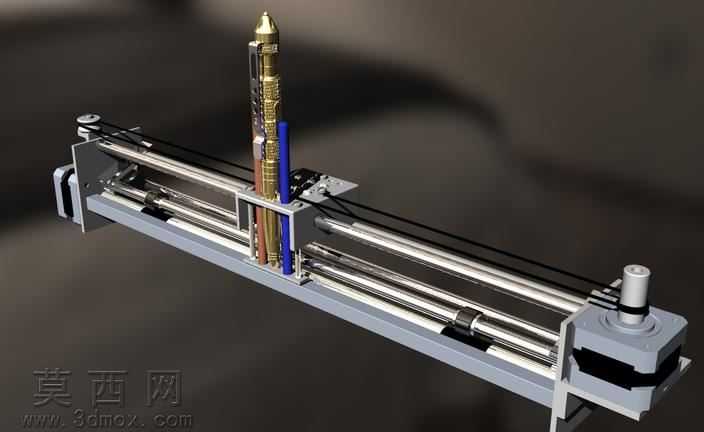

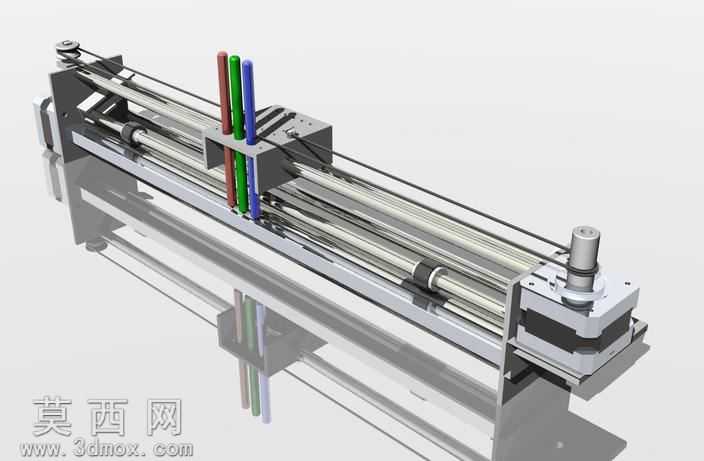

本作品为蒙德里安风格绘图仪的三维结构设计，整体采用经典的XY双轴直角坐标传动架构，在三维建模过程中优先遵循模块化设计思路，将整套设备拆分为X轴传动组件、Y轴传动组件、绘图笔架组件、端部驱动安装座四大核心模块，各模块之间通过标准紧固件完成装配，既保证了整体结构的装配精度，也为后续的结构迭代优化预留了充足的调整空间。建模阶段对每一处传动配合结构都做了精细化的公差适配处理，X轴方向采用平行布置的双光轴作为直线运动导轨，搭配线性滑动轴承作为运动载体，有效降低了笔架横向运动过程中的摩擦阻力，同时双导轨的对称布局能够避免单轴悬臂结构带来的运动偏摆问题，保证绘图过程中笔端的运行稳定性；Y轴方向的传动导轨横跨在X轴滑座之上，通过同步带传动结构实现纵向的往复运动，同步带轮与驱动电机的输出轴做同轴定位设计，减少传动过程中的回程误差。绘图笔架组件是整套设计的核心功能单元，建模时针对绘图笔的夹持结构做了快换式设计，能够适配不同直径的绘图笔具，笔架上设置有弹性预紧结构，能够保证绘图笔尖与绘图平面始终保持稳定的接触压力，避免绘图过程中出现断墨、线条深浅不一的问题；笔架上集成的多笔位安装结构，能够同时装载多支不同色彩的绘图笔，可通过升降切换结构完成不同颜色的绘制动作，匹配蒙德里安风格几何色块创作的多色绘图需求。材质渲染阶段针对不同零部件的材质特性做了区分处理：光轴导轨部分采用抛光金属材质，还原镀铬光轴的高反光金属质感；端部安装座与滑座部分采用阳极氧化银灰色铝合金材质，表现工业铝型材的细腻磨砂质感；同步带采用黑色橡胶材质，还原橡胶件的哑光漫反射特性；绘图笔部分根据笔身的不同部件分别做了金属笔夹、塑料笔身、陶瓷笔尖的材质区分，让整体渲染效果更贴近真实物理样机的视觉表现。整套结构的传动路径设计简洁流畅，驱动电机分别布置在两个轴的端部位置，通过同步带将旋转运动转化为滑座的直线运动，传动效率高且运动定位精准，能够完成预设的几何线条、色块图案绘制，实现蒙德里安风格几何抽象作品的自动化绘制功能。建模过程中对所有运动部件都做了运动干涉检查，确保各轴在全行程运动过程中不会出现结构碰撞，各紧固件的安装位置都预留了充足的操作空间，方便实际加工装配过程中的调试操作。
