手持便携式笼式钻机外观结构设计

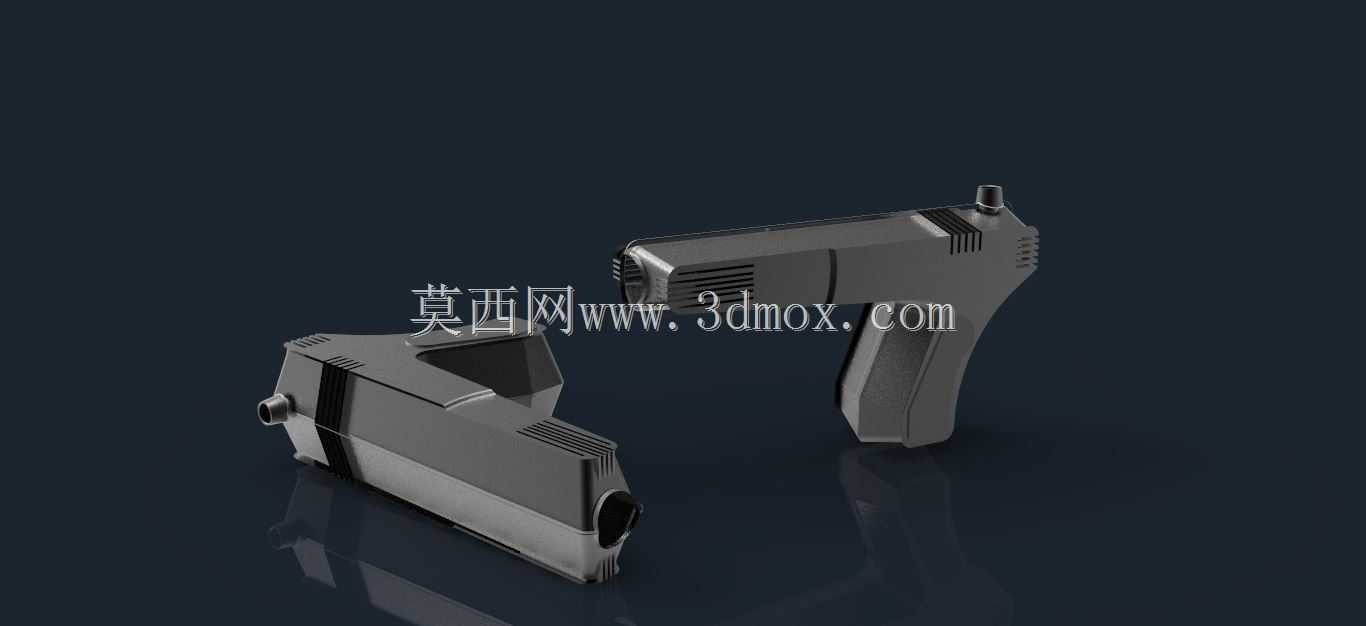

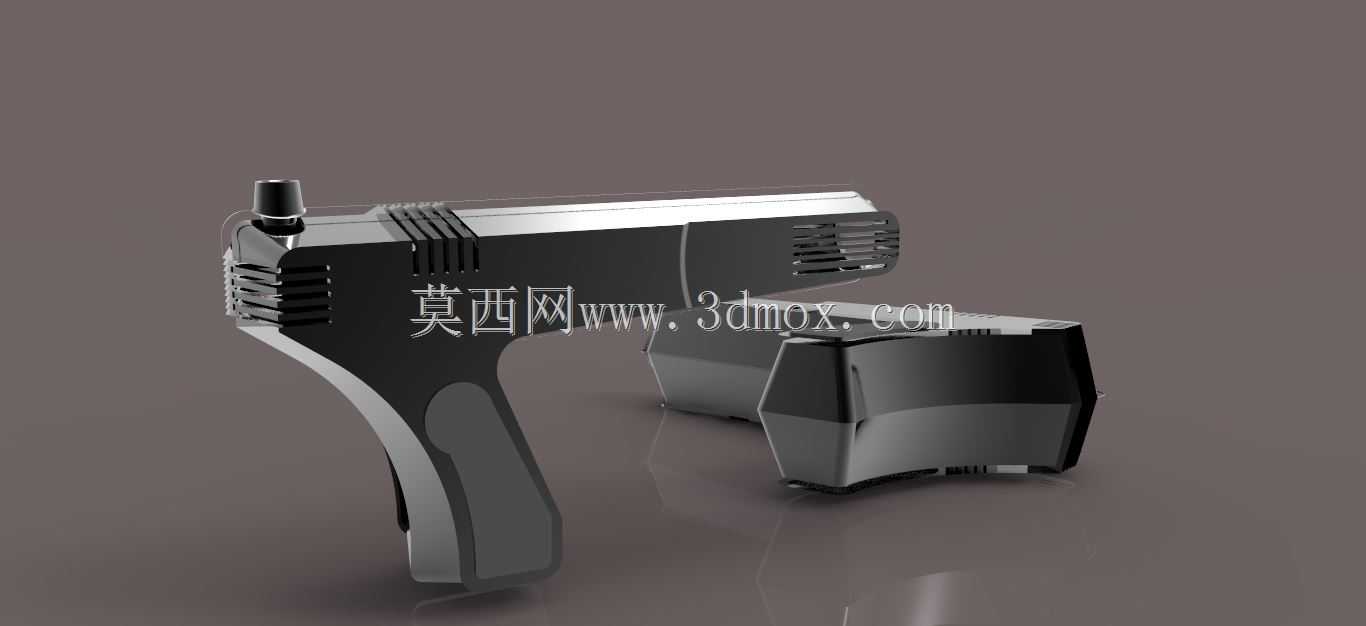

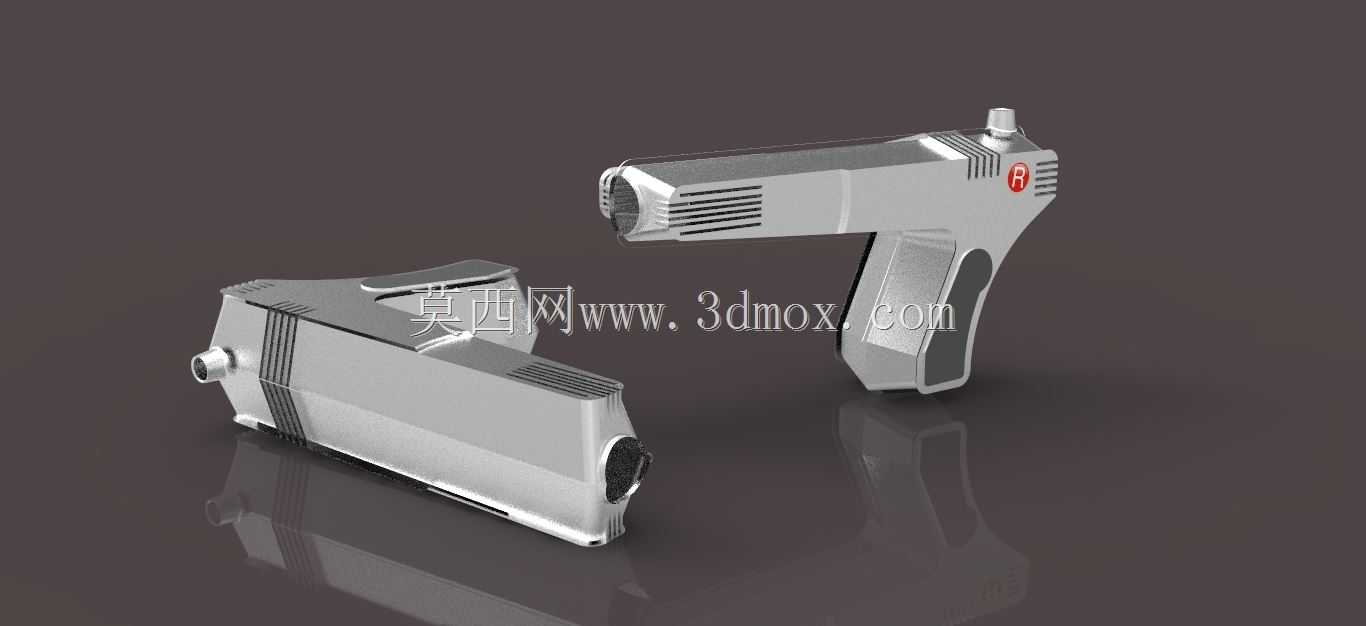

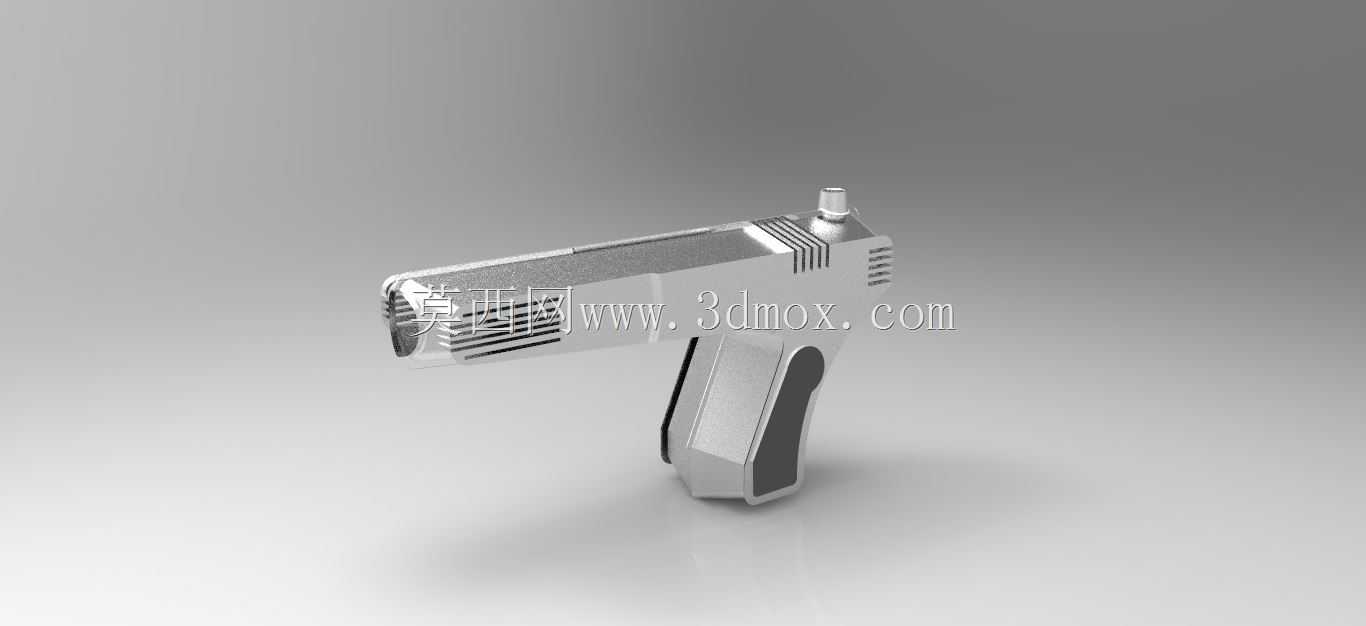

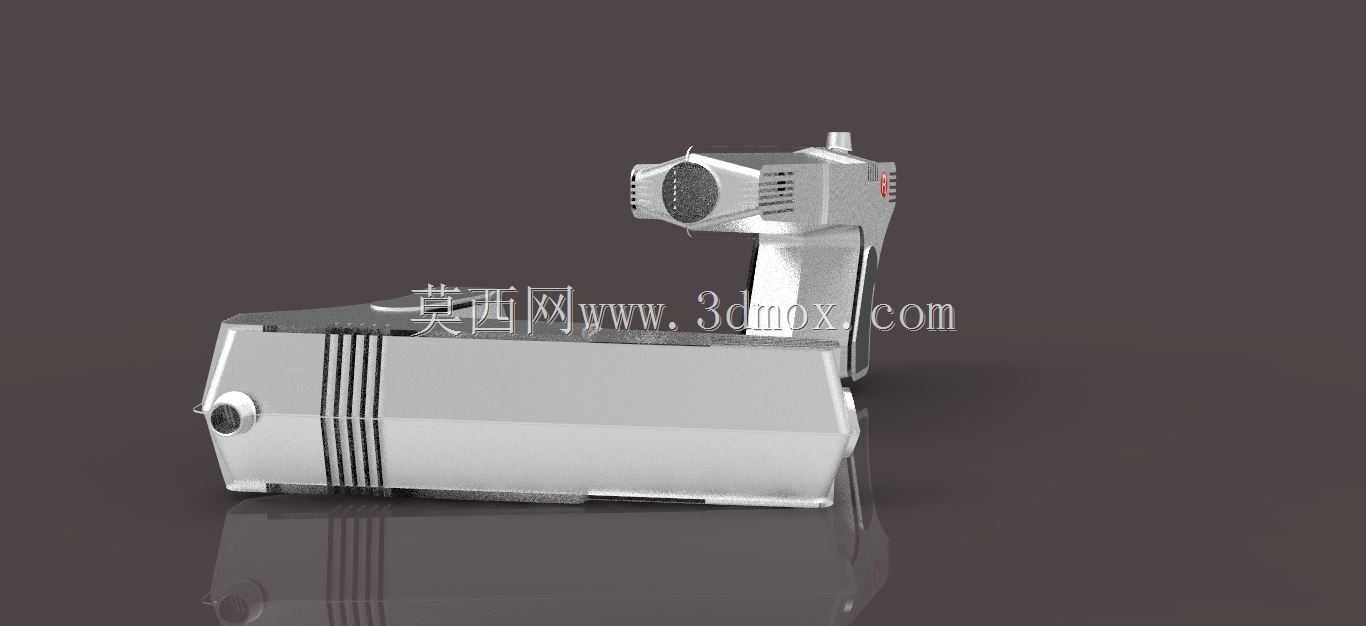

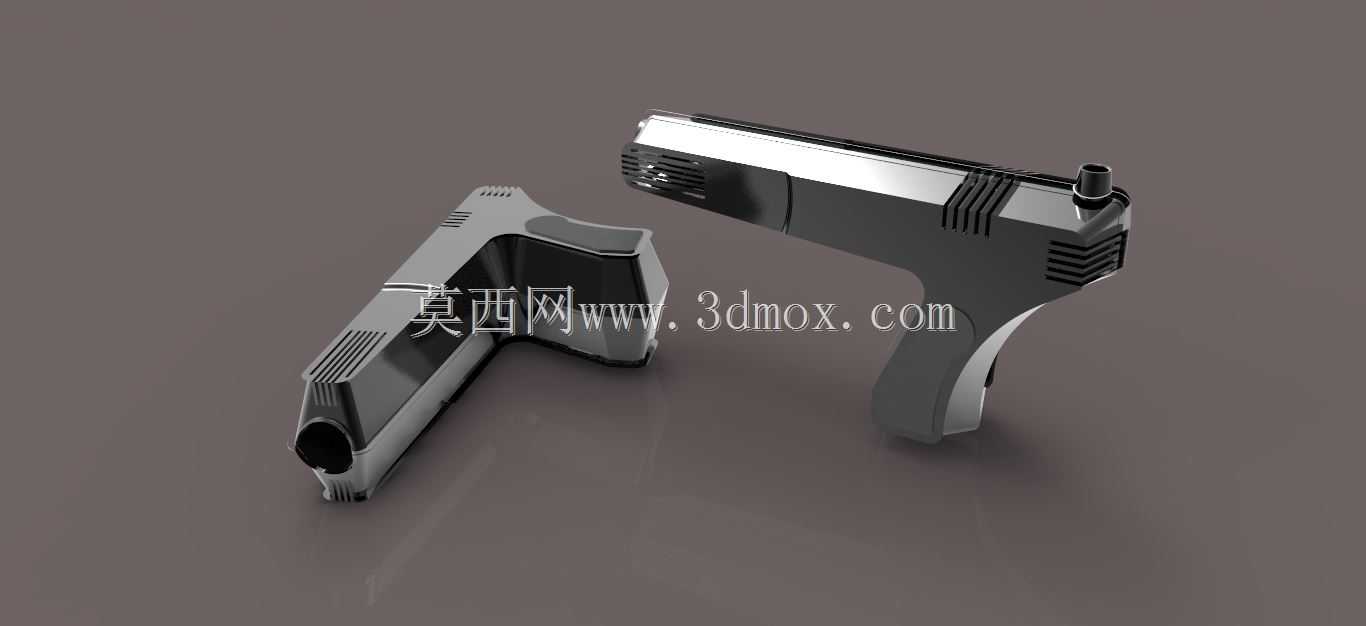

这款手持笼式钻机的结构设计，首先围绕狭小空间现场作业的实际需求展开，在日常设备维保、小型构件现场加工作业场景中，作业人员往往无法携带大型台钻类设备进入作业面，比如管线架设现场的支架打孔、小型钣金件的现场扩孔、装修作业中的边角位钻孔作业，都需要这类可单手握持操作的钻孔机具完成作业。整机采用手枪式握持布局，握把区域做了贴合手掌弧度的曲面处理，握持时受力点均匀分布在掌心与指根位置，长时间持续作业也能降低手部疲劳感，笼式的主体框架结构在保证内部传动、动力组件安装空间的前提下，通过框架式的筋条布局替代传统封闭式外壳，既减轻了整机自重，也能让作业过程中动力组件产生的热量通过框架间隙快速散出，避免长时间作业导致的外壳温度过高问题。从结构边界来看，整机长度控制在单手握持的合理范围内，前端钻夹头的突出长度做了优化，在靠近墙面、构件边角位置作业时，不会因为机身前端过长导致钻孔位置偏移，握把与主体的夹角经过反复调整，作业时手腕可以保持自然伸直状态，减少腕部受力，避免长期作业造成的职业损伤。机身侧面的散热槽顺着气流方向排布，作业时随钻体转动带动的气流可以直接穿过散热槽带走内部热量，不需要额外加装散热风扇，进一步简化了内部结构，降低了整机故障概率。前端钻夹头的同轴度在结构设计时做了限位约束，保证钻具安装后径向跳动量控制在作业允许范围内，避免钻孔时出现孔径扩大、钻具崩断的问题。握把内部预留了动力组件的安装空间，走线槽沿着框架筋条内部布置，避免线路外露被作业现场的尖锐构件刮破，提升作业过程中的安全性。整机的外壳棱边全部做了圆角过渡处理，在狭窄空间内移位操作时，不会剐蹭作业人员的衣物或者皮肤，也不会刮伤已加工完成的构件表面。在实际作业适配性上，这款钻机可以适配不同规格的钻具，完成金属薄板、塑料构件、轻质建材的钻孔加工作业，笼式框架的结构强度经过校核，即使在作业过程中出现轻微磕碰，也不会出现外壳变形卡滞内部组件的问题，相比传统封闭式外壳的手持钻机，后期维护时不需要完全拆解外壳，就可以通过框架间隙观察内部组件的磨损情况，快速完成易损件的更换作业。
