立式储能电池电容集成柜体结构设计

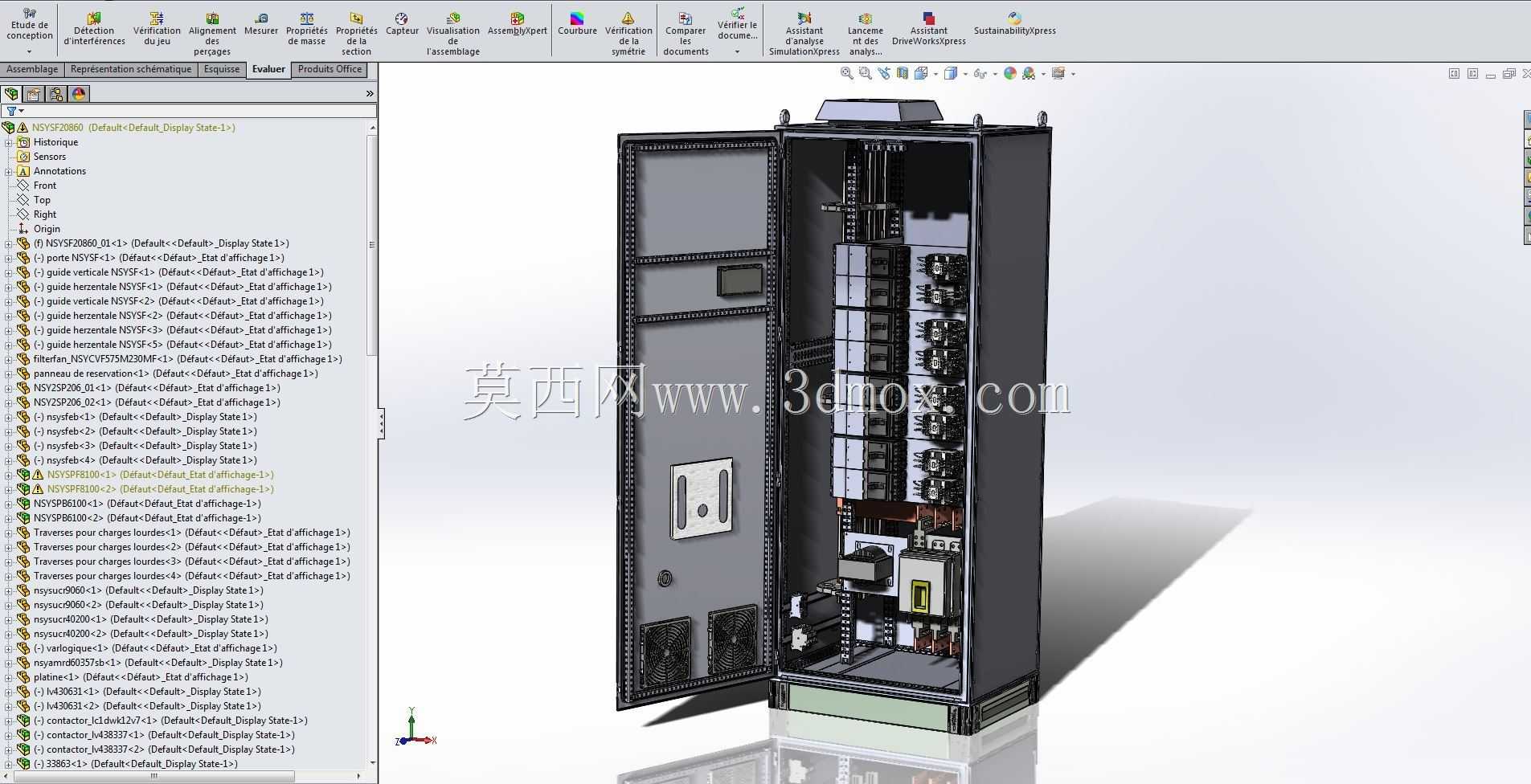

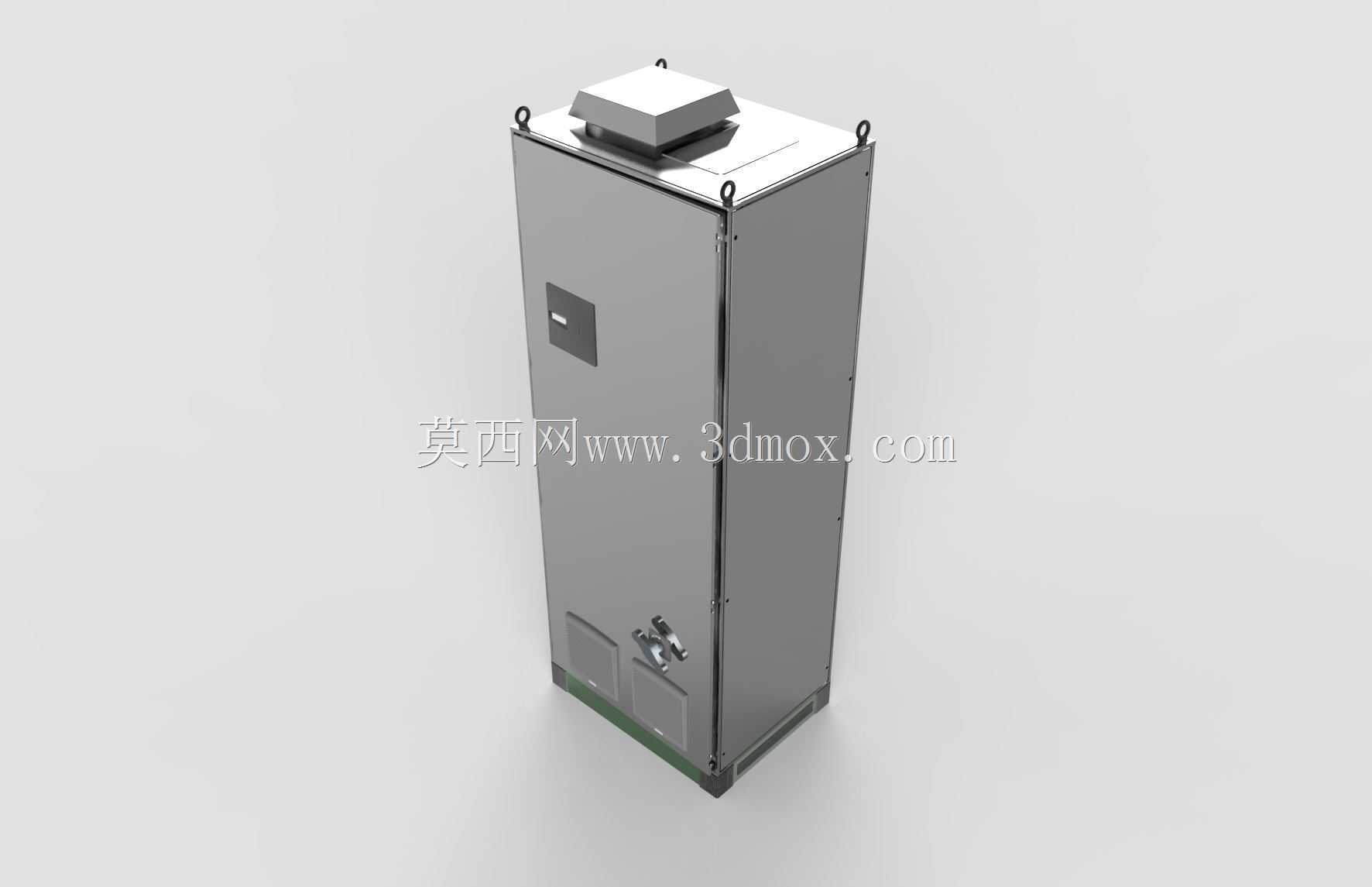

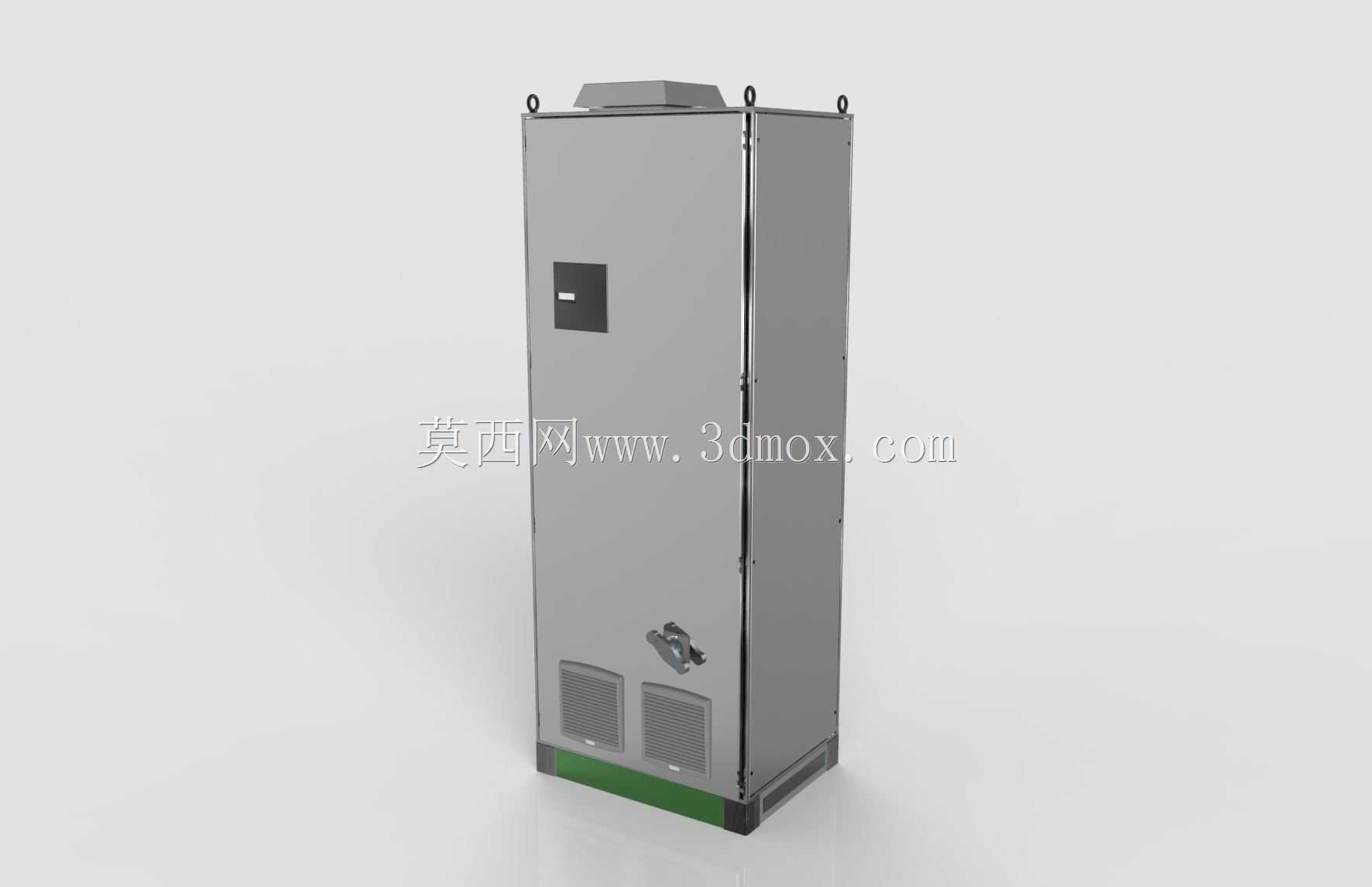

这款立式集成柜体主要面向工商业储能、工业配电配套场景设计，可作为分布式储能系统的核心电能存储与电容补偿单元，适配工厂配电房、园区储能站点、新能源配套配电间等安装场景，承担电能缓冲、功率补偿、后备供电支撑的实际作用，能平抑电网波动带来的瞬时功率差，降低负载突变对前端配电回路的冲击，也可在短时断电场景下为关键负载提供过渡供电支撑。柜体采用单开门立式落地结构，外形尺寸为800mm×600mm×2100mm，安装时需预留单侧开门操作空间，柜体后侧预留与墙面的走线散热间隙，底部设置固定安装孔位，可直接通过膨胀螺栓固定于水泥基础或槽钢底座上，适配常规工业电气柜的安装排布规范，可与同尺寸标准配电柜并排布设，统一现场安装的开孔与走线标准。设计过程中优先考虑内部器件的排布合理性，将电容模组、电池簇沿柜体纵深方向分层排布，每层预留足够的接线与维护操作空间，主回路器件布置在柜体下部靠近进线孔的位置，缩短大电流走线长度，降低线路损耗与发热风险；柜门内侧预留二次回路走线槽与小型控制元件安装位，强弱电回路通过金属隔板实现物理分隔，避免信号干扰。柜体上部预留散热通风通道，下部设置进风防尘网，配合内部器件的发热分布形成自然对流散热路径，无需额外加装强制风冷组件即可满足常规工况下的散热需求，降低设备运行的能耗与故障点。柜门设置三点式锁止结构，配合密封胶条实现柜体的防护等级要求，可阻挡常规粉尘与飞溅水滴进入柜体内部，适配工业现场的复杂使用环境。内部安装梁采用模数化开孔设计，可根据实际选型的电池、电容器件尺寸灵活调整安装层板的位置，适配不同容量配置的器件安装需求，无需重新加工柜体结构即可完成配置调整，提升柜体的通用适配能力。柜体整体框架采用折弯焊接结构，保证足够的结构强度，在满装器件的状态下不会出现框架变形，满足长期落地使用的结构稳定性要求，柜门铰链采用承重式设计，可承受门板加装元件后的重量，长期开关不会出现下垂移位问题。
