船舶甲板货物固定D形系固环结构

这类D形系固环是远洋船舶甲板区域的核心系固配件，主要用于海运过程中甲板堆载货物的绑扎固定，避免船舶在风浪中航行产生横摇、纵摇时，甲板上装载的集装箱、大件设备、钢材等货物出现移位、倾覆风险。从结构设计来看，该类配件采用分体式焊接底座加锻造D形吊环的组合形式，底座为带分段缺口的环形结构，这种分段设计并非工艺缺陷，而是为了焊接安装时能够更好地释放焊接应力，避免整圈焊接带来的底座变形、焊缝开裂问题，同时分段缺口也能让焊接熔池更好地渗透到甲板钢板与底座的结合面，提升连接强度。

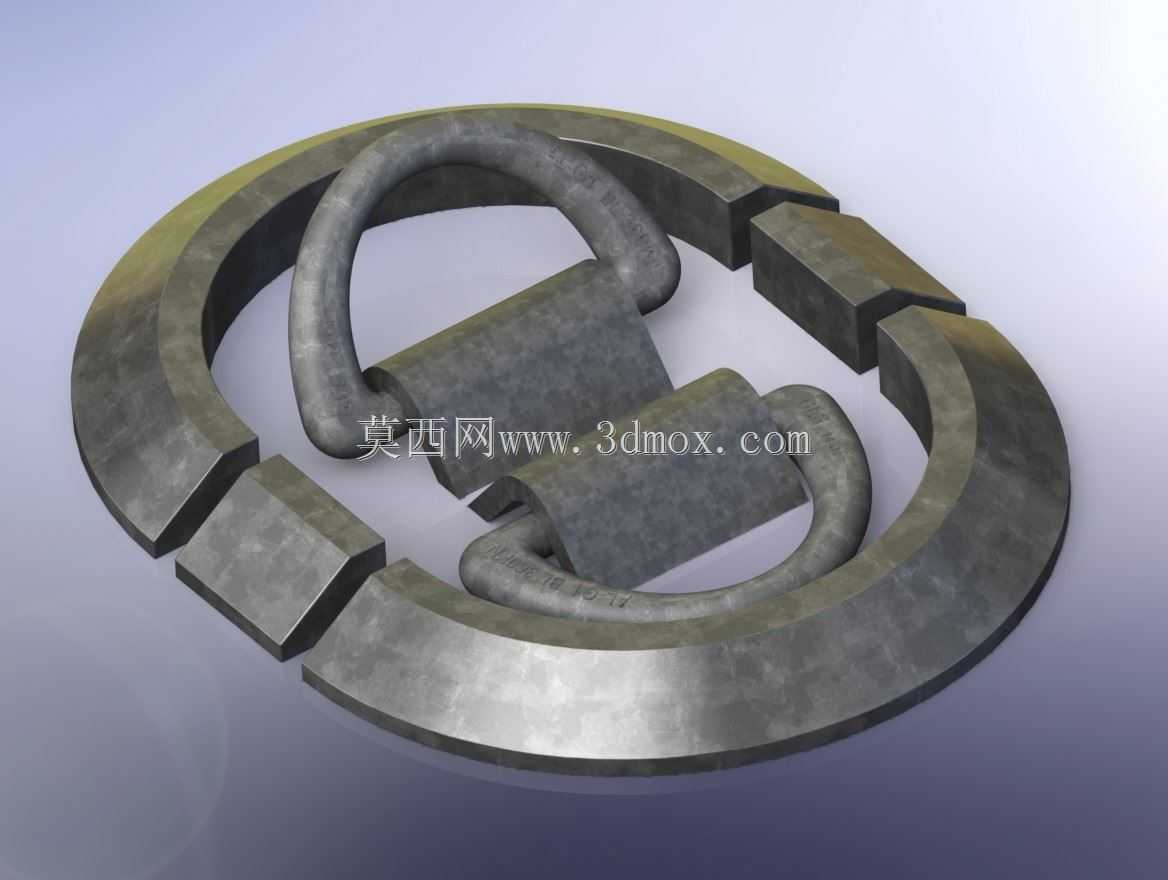

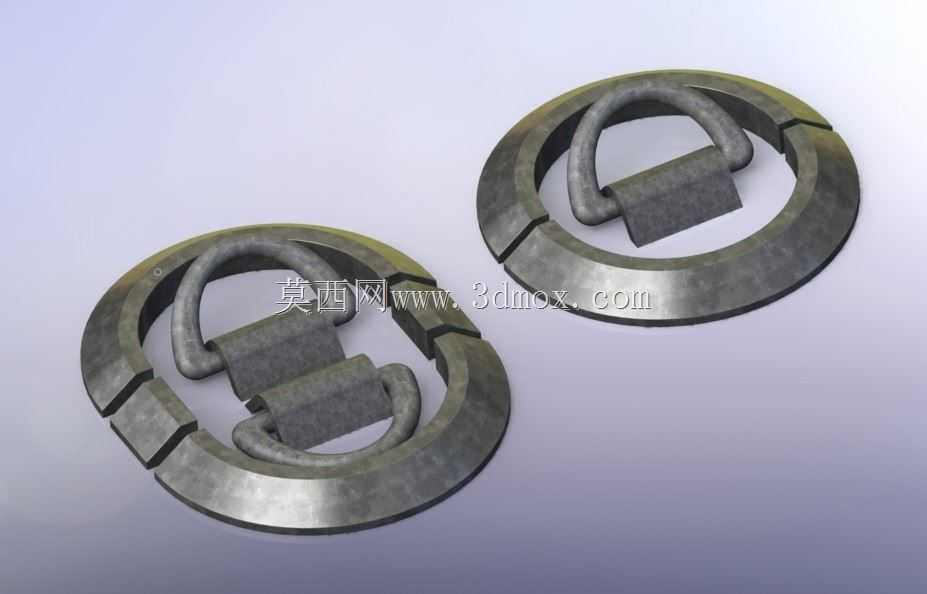

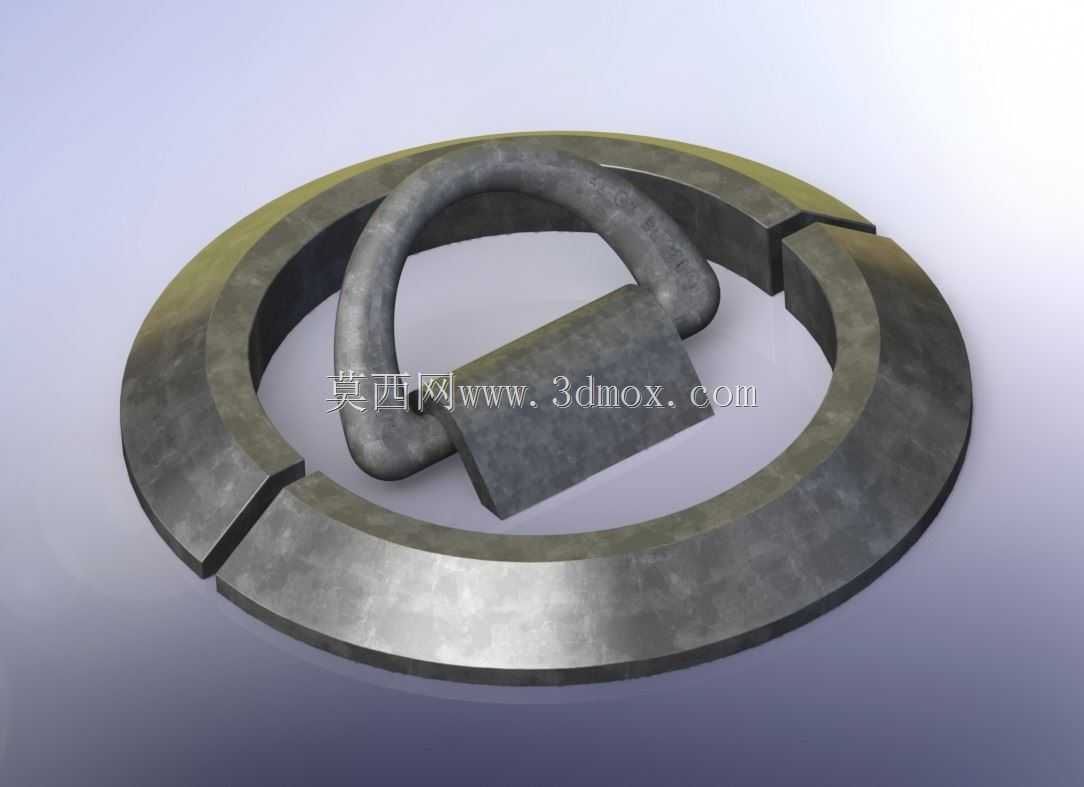

在实际选型应用中，这类D形环需要匹配对应绑扎索具的破断拉力，常规360kN载荷等级的产品，底座的外径通常控制在220mm到260mm区间，底座厚度不低于20mm，D形环的圆钢直径不小于32mm，安装时要求底座与甲板钢板采用连续角焊缝焊接，焊脚高度不低于底座厚度的0.7倍，焊接完成后需要对焊缝进行磁粉探伤，杜绝焊接气孔、夹渣、未焊透等缺陷，避免长期受交变载荷作用出现焊缝疲劳断裂。产品有单环、双环两种配置形式，单环结构通常用于甲板边缘区域的单点系固，双环结构则用于甲板中部区域，可同时连接两个方向的绑扎索具，适配不同堆载位置的系固角度需求，D形环与底座之间采用间隙配合，环体可在底座槽内自由转动，能够自适应不同方向的绑扎拉力，避免索具出现侧向弯折受力，降低索具断裂风险。

设计建模过程中，需要重点关注底座与D形环的配合间隙，间隙过小会导致环体转动卡滞，无法自适应拉力方向，间隙过大则会导致环体在受冲击载荷时出现过大窜动，加剧底座槽口的磨损，通常配合间隙控制在2mm到3mm之间。同时底座的槽口位置需要做圆角过渡处理，避免应力集中，在长期受交变拉力作用下出现槽口开裂问题。安装边界方面，要求安装位置的甲板钢板厚度不小于18mm，若甲板厚度不足，需要在甲板背面加装加强复板，复板面积不小于底座投影面积的1.5倍，避免受拉时甲板出现局部变形撕裂。这类系固环除了船舶甲板应用外，也可用于重型货运车辆的货台、铁路平车的装载面、重型仓储堆场的地面系固点，核心作用都是为货物绑扎提供可靠的受力锚点，承受绑扎索具的预紧力与运输过程中的动载荷。建模时还原了锻造件的表面质感与焊接底座的结构细节，所有配合尺寸均按照实际船用系固件的行业规范设定，可直接用于船舶甲板布置方案的可视化展示、系固方案的模拟验证，也可作为同类五金配件结构设计的参考蓝本。
