ZARGES K470系列机箱搭扣锁结构设计

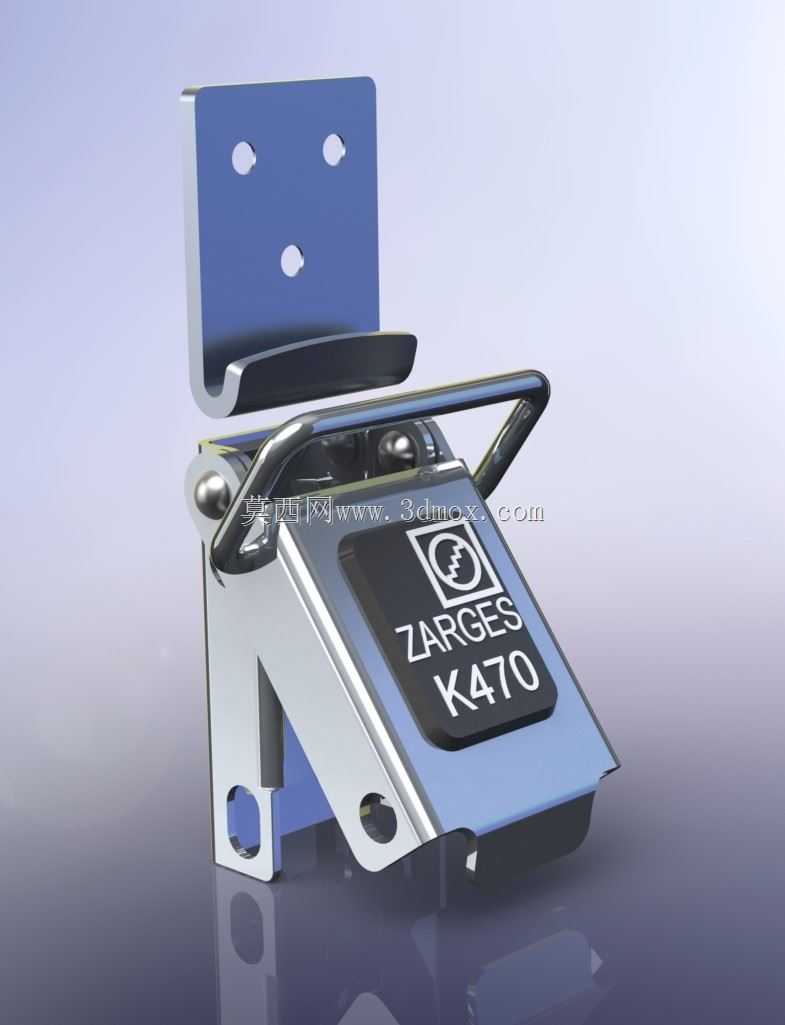

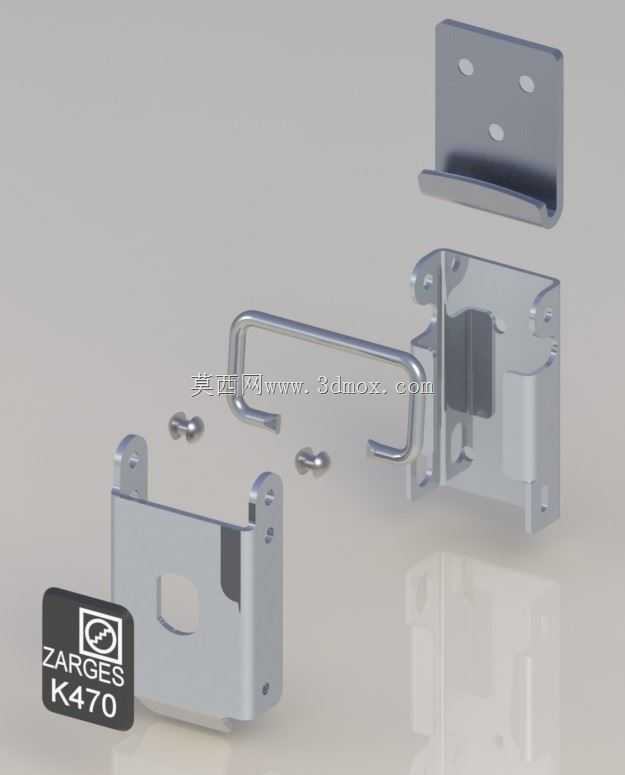

这款搭扣锁主要适配ZARGES transit系列运输机箱，在工业现场的设备转运、仪器防护、户外作业器材收纳场景中应用广泛，核心作用是实现箱盖与箱体的快速扣合锁紧，避免运输过程中受振动、冲击出现箱盖意外开启，保障内部装载的精密仪器、作业工具、检测设备的存放安全。从结构设计来看，该锁采用弹簧助力的搭扣式结构，锁体主体采用冲压弯折成型工艺，兼顾结构强度与轻量化需求，表面做了防锈镀层处理，能够适应户外潮湿、多粉尘的复杂作业环境，长期使用不易出现锈蚀卡滞。锁体上方的安装板预留三个固定孔位，可通过铆钉或者螺栓固定在箱盖侧边，安装时需要注意安装板与箱盖贴合面的平面度，避免固定后出现锁体歪斜，影响扣合顺畅度。锁扣的勾合端对应箱体侧的锁钩位置，扣合时扳动外侧的金属拉手，通过内部的杠杆结构实现过中心锁紧，扣合到位后会有清晰的到位反馈，无需额外加装锁具即可实现可靠锁紧，若有防盗需求也可在拉手的预留孔位加装挂锁。设计过程中重点考量了操作的便捷性，操作人员佩戴劳保手套也可快速完成开合操作，拉手的弯折弧度贴合手部施力角度，单次开合的施力力度控制在合理区间，长期频繁操作也不易产生手部疲劳。锁体的活动铰接部位采用铆接转轴，转轴配合间隙经过优化，既保证转动顺畅无卡滞，又不会出现过大旷量，避免长期使用后出现锁紧松动。安装边界方面，锁体固定后突出箱体表面的高度经过控制，不会在堆叠运输时与相邻箱体产生干涉，锁体底部的避让槽设计，能够适配箱体侧边的加强筋结构，无需对箱体结构做额外裁切修改即可完成装配。在实际选型应用中，需要确认箱体侧板的厚度与锁体的勾合行程匹配，若箱体密封胶条压缩量较大，可适当调整锁钩的安装位置，保证扣合后胶条的压缩量处于合理区间，兼顾箱体的密封性能与锁扣的使用寿命。该锁的结构设计充分考虑了工业运输场景的恶劣工况，抗冲击性能优异，即使在颠簸路面的长途运输中，也能保持稳定的锁紧状态，不会因为持续振动出现松脱。
