电吉他用金属拉丝音量控制踏板结构设计

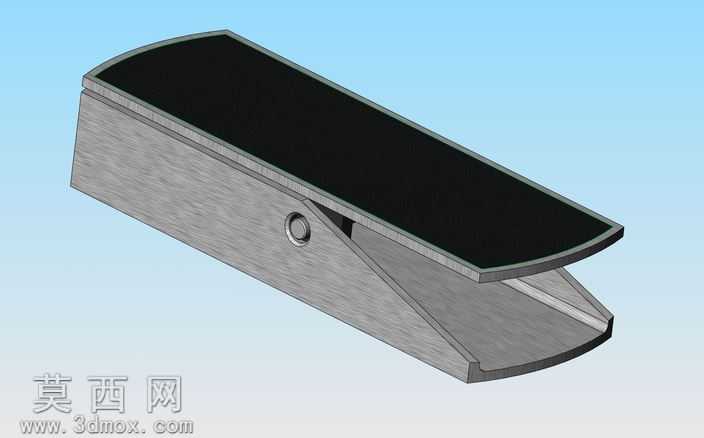

本作品为电吉他音量控制踏板的三维结构设计，建模阶段采用SolidWorks完成全参数化实体构建，首先依据乐器踏板的人体工学操作尺寸确定整体轮廓：整体采用楔式斜切造型，踏板顶面设置符合脚掌踩踏弧度的微曲面，边缘做圆弧包边处理，避免演奏过程中剐蹭鞋面或磕碰腿部。建模过程中优先完成内部腔体的结构预留，踏板主体采用抽壳命令构建薄壁金属外壳，侧壁预留枢轴安装孔位，用于装配踏板转动的铰接轴结构，轴孔位置做局部加厚处理，提升频繁踩踏工况下的结构强度，避免长期使用出现轴孔开裂变形的问题。材质与渲染阶段，外壳部分赋予拉丝不锈钢材质，调整金属粗糙度参数模拟真实金属的漫反射效果，还原拉丝纹理的细微走向，踏板顶面覆盖黑色防滑磨砂橡胶材质，设置较高的粗糙度参数模拟橡胶面的哑光防滑质感，渲染时采用柔和的天光环境光，搭配弱补光突出金属外壳的边缘高光与橡胶面的质感对比，清晰呈现各部件的材质差异。结构设计上，踏板采用翘板式转动结构，铰接轴设置在踏板靠近前端的位置，踩踏时踏板绕轴转动带动内部电位器实现音量调节，腔体内部预留足够空间安装电位器、接线端子与信号线路，外壳底部做开放式开口设计，既方便内部元器件的装配与后期维护，也能减轻踏板整体重量，同时在外壳侧壁设置固定螺丝孔位，用于安装底盖封闭内部结构。设计过程中充分考虑乐手的实际使用场景，整体造型简洁流畅无多余凸起，踩踏行程控制在舒适的角度范围内，金属外壳兼顾结构强度与质感表现，防滑橡胶顶面保证踩踏时的脚感稳定性，各部件的装配间隙经过参数化调整，保证转动顺畅无卡滞，同时避免间隙过大出现晃动异响的问题，整体结构兼顾实用性与工业外观质感，可直接用于生产开模的结构参考或3D打印制作个性化踏板配件。
