三轮车液压弹簧减震器三维结构设计

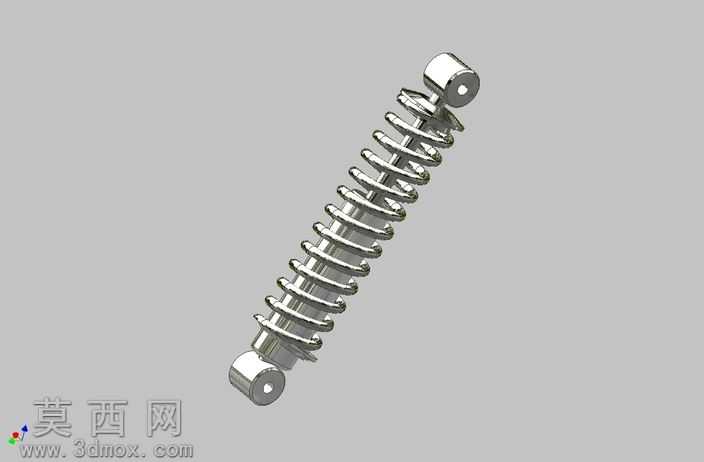

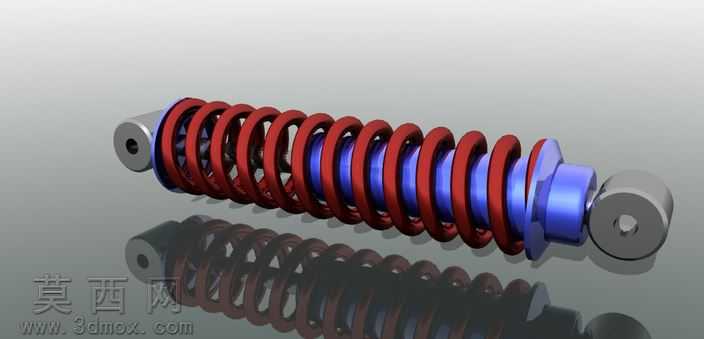

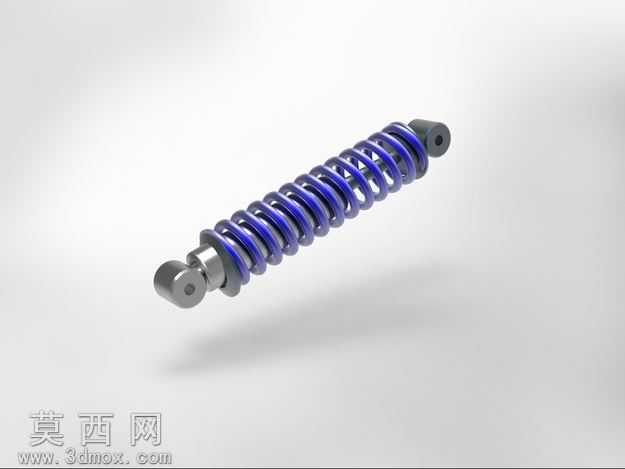

本作品为三轮车配套使用的液压弹簧式减震器三维模型，建模过程严格遵循机械零部件设计规范，首先通过草图绘制完成两端安装吊耳的轮廓定位，确定上下铰接点的中心距与安装孔尺寸，保证与三轮车车架、摇臂的装配匹配度。建模阶段采用参数化设计方式，先构建内部阻尼液压缸的实体结构，明确缸筒、活塞杆的配合公差，还原液压阻尼的核心工作腔体结构；随后围绕阻尼缸主体完成螺旋弹簧的建模，通过螺旋线扫描生成等节距圆柱螺旋弹簧，精准匹配弹簧的线径、中径、有效圈数参数，还原弹簧套设在阻尼缸外侧的真实装配关系，弹簧两端的并圈、磨平结构也做了细节还原，保证模型与实物结构一致。两端的连接吊耳采用带衬套孔的铰接结构设计，建模时还原了吊耳与阻尼缸端盖的焊接连接结构，孔位处做了倒角处理，避免应力集中的结构缺陷。材质渲染阶段，螺旋弹簧与金属结构件采用镀铬金属材质，调整金属粗糙度与反射参数，还原金属部件的亮面金属质感；阻尼缸外筒做了细微的磨砂金属质感区分，与亮面弹簧形成视觉层次，铰接孔内部做了深色衬套材质表现，突出装配结构的不同部件属性。模型整体结构完整还原了弹簧减震器的工作逻辑，即通过螺旋弹簧吸收路面冲击的竖向载荷，通过内部液压阻尼结构耗散冲击能量，避免弹簧反复弹跳，为三轮车行驶提供平稳的缓冲支撑，所有部件的装配关系清晰，无结构干涉，可直接用于装配验证、结构展示或相关教学演示场景，建模过程中对每个部件的尺寸都做了参数化约束，可根据不同载重需求调整弹簧刚度、阻尼缸行程等参数，适配不同规格的三轮车使用需求。
