金属互扣式连接链环结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:313002
  • 金属互扣式连接链环结构设计
  • 金属互扣式连接链环结构设计

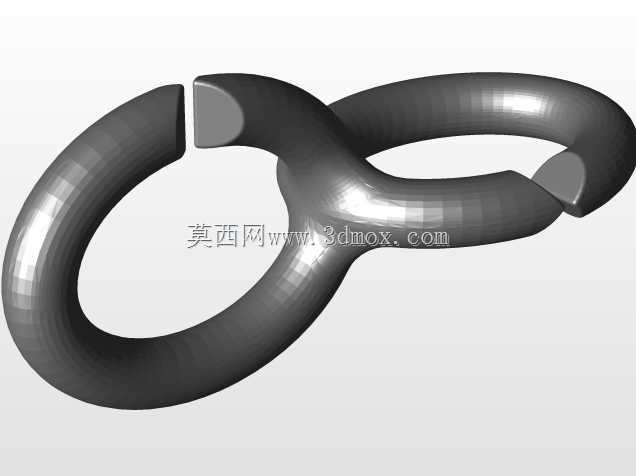

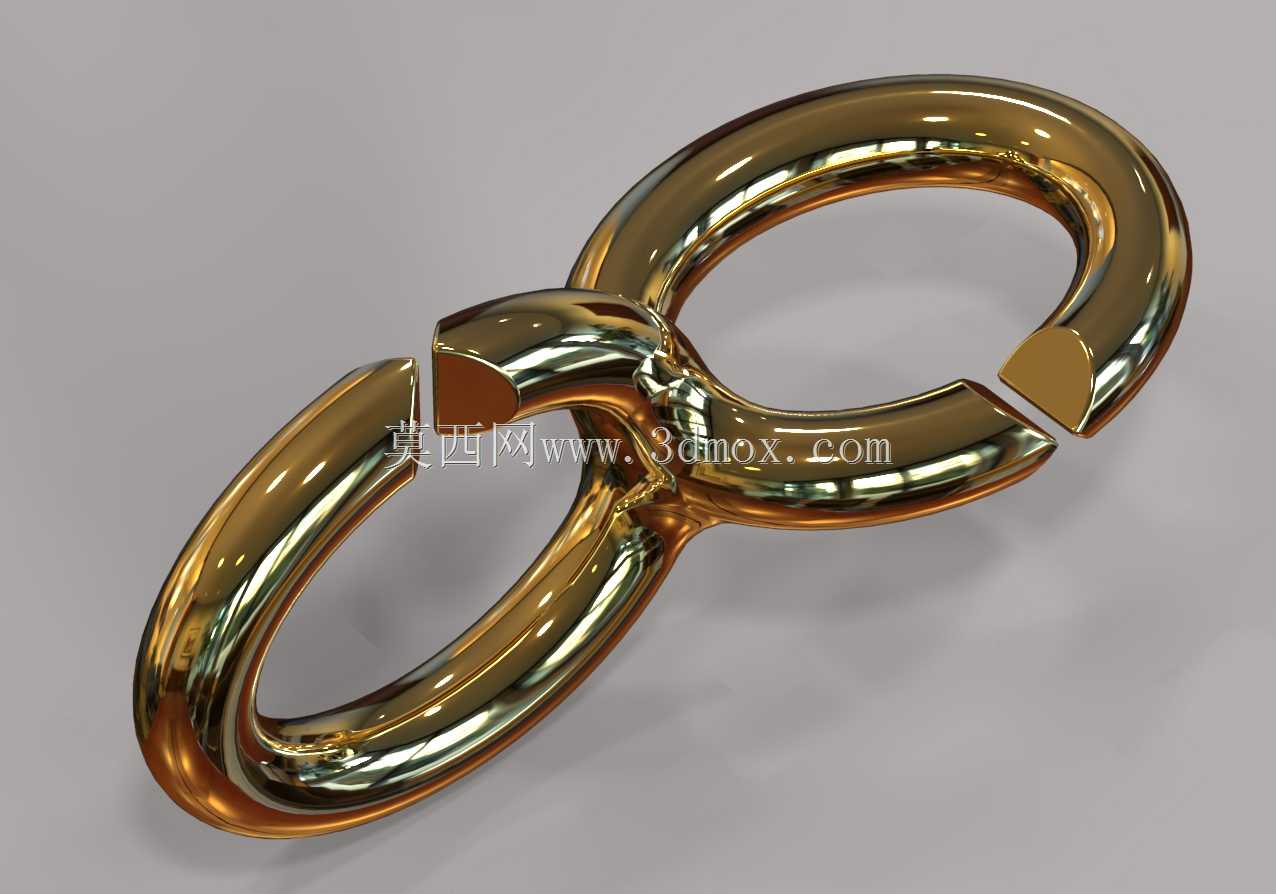

互扣式链环作为基础传动与承重连接构件,在起重吊装、输送设备、船舶系泊、矿山牵引等场景中应用极为广泛,其结构可靠性直接决定整套设备的运行安全与负载能力。这类链环的设计核心首先要解决互扣部位的应力集中问题,常规铸造或冲压成型的链环往往在扣合接触面存在应力突变,在交变载荷作用下极易从扣合端面萌生疲劳裂纹,最终引发断裂失效。本次设计的链环采用圆弧过渡的闭环本体搭配开口互扣结构,本体截面选用正圆形截面,相较于椭圆截面,圆形截面在各个方向的抗弯截面模量一致性更好,能够承受多方向的拉扯、扭转复合载荷,不会因为载荷方向偏移出现局部应力陡增的情况。在互扣结构的设计上,扣合端面采用了与本体内径匹配的弧形贴合面,两个链环扣合后,接触区域为面接触而非传统的线接触,能够将载荷均匀分散到整个贴合端面,大幅降低局部接触应力,避免长期承重后出现接触面压溃变形的问题。从安装边界来看,这类链环的单环外轮廓尺寸需要匹配对应规格的卸扣、吊钩、链轮齿槽,设计时需要严格控制环体内径与截面直径的比例,通常内径尺寸为截面直径的3.5到4倍,既保证相邻链环能够灵活转动,不会出现卡滞,又能避免环体冗余尺寸过大导致的材料浪费、整体重量超标问题。在实际设备适配中,用于输送链条的链环需要严格控制单环长度公差,避免累积误差导致链条与链轮啮合不良,出现跳齿、卡链故障;用于起重场景的链环则需要在扣合部位增加防脱限位结构,防止大角度扭转时链环脱开。设计过程中还需要考虑链环的成型工艺性,采用锻造后精加工的工艺路线时,圆弧过渡部位的圆角半径不能小于截面直径的十分之一,避免锻造时出现折叠缺陷,同时精加工时要保证表面粗糙度达到Ra3.2以下,减少表面微裂纹萌生的概率。针对不同的使用场景,链环的表面处理方式也需要匹配设计,户外潮湿环境使用的链环需要做镀锌或达克罗处理,耐腐蚀场景则选用不锈钢材质,在建模时需要预留表面处理的镀层厚度,避免装配时出现尺寸干涉。另外,链环互扣后的活动角度也是设计时需要重点考量的参数,正常状态下两个互扣链环的相对转动角度需要达到不小于180度,弯折角度不小于30度,才能适配复杂的牵引路径,不会在设备运行过程中出现刚性别劲的情况,延长整套连接结构的使用寿命。
