精密机械式八音盒音调发声结构

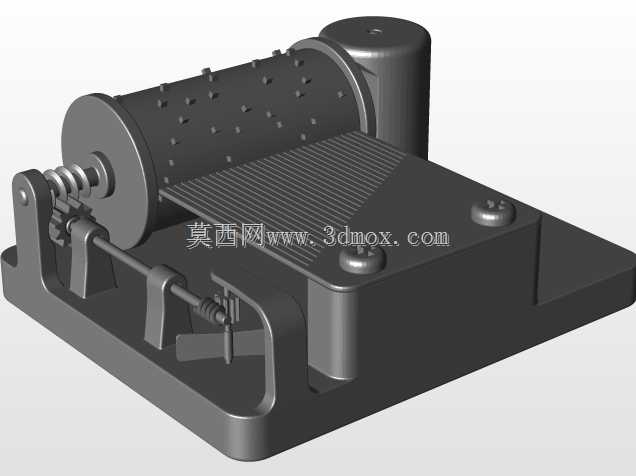

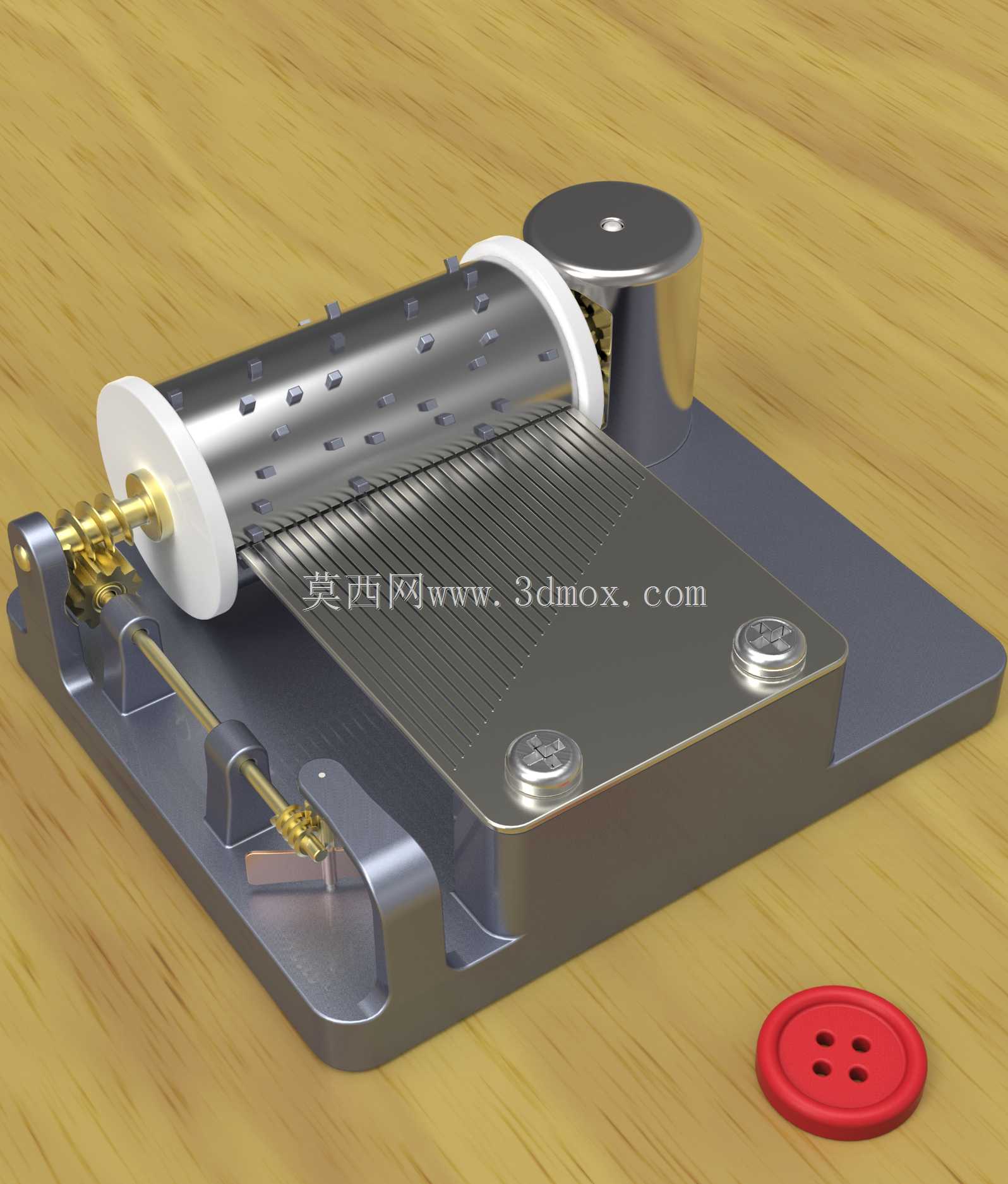

这款机械式音调发声结构，核心依托纯机械传动实现固定旋律的音频输出，目前广泛应用于文创礼品、复古装饰摆件、定制纪念周边、手工八音盒DIY改装等场景，也可作为机械原理教学的具象演示教具，帮助学习者直观理解凸轮拨叉类结构的运动传递逻辑。整套结构的发声核心由带凸点的音筒、排布规整的音簧片组、动力输入轴、传动齿轮副、基座承托结构共同组成，音筒表面的凸点位置按照目标旋律的音高、节拍对应排布，当音筒在动力驱动下匀速转动时，表面凸点会依次拨动对应长度的音簧片，不同长度的音簧片固有振动频率存在差异，被拨动后即可发出对应音高的声响，凸点的排布间距直接决定音符的节拍间隔，整套发声过程无需额外电子元件介入，完全依靠机械结构的物理接触与金属弹性振动实现发声。设计阶段首先需要根据目标旋律的乐谱完成音筒凸点的点位排布，每一个凸点的轴向位置对应一个固定音高的音簧，周向角度位置对应音符的触发时序，音簧片采用弹性金属材质，固定端压紧在基座的安装槽内，自由端悬伸长度经过反复调校，确保振动频率匹配标准音高，避免出现音准偏差。基座部分采用一体化铣削成型的承托结构，预留了音筒转轴的安装孔位、音簧组的压紧安装面、动力输入齿轮的装配定位台阶，所有安装位的同轴度、平面度公差都控制在合理范围内，避免装配后出现转动卡滞、音簧刮蹭的问题。整套结构的安装边界紧凑，整体呈扁平矩形布局，音筒轴线与音簧片排布方向垂直，动力输入端可适配手动旋钮、发条动力组、微型减速电机等多种驱动源，不需要额外预留过大的操作空间，可直接嵌入木质、金属、亚克力等不同材质的外壳内，适配不同外观风格的成品组装需求。结构中所有运动副都预留了合理的配合间隙，音筒转轴与基座孔位采用小间隙配合，转动过程中无明显旷量，传动齿轮副的啮合间隙经过调校，既不会出现传动卡滞，也不会因为间隙过大导致转动时产生额外的机械杂音，影响最终的发声效果。音簧片的压紧结构采用沉头螺丝锁紧，装配时可通过调整压紧位置微调音簧的有效振动长度，完成出厂前的音准校准，后期维护时也可单独更换受损的音簧片，不需要整体报废整套发声结构。
