2英寸铝合金脚手架可调支腿结构

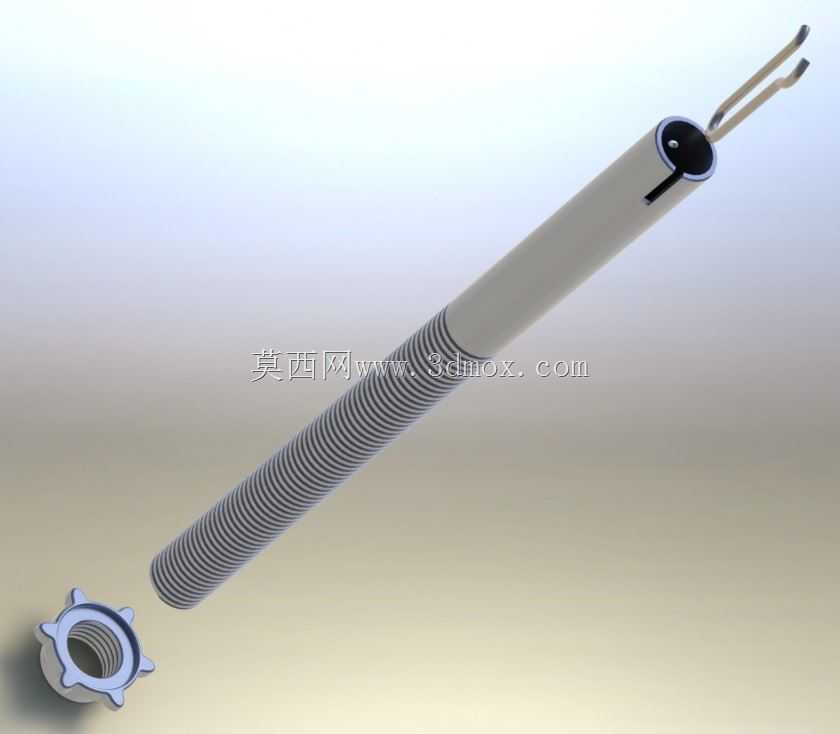

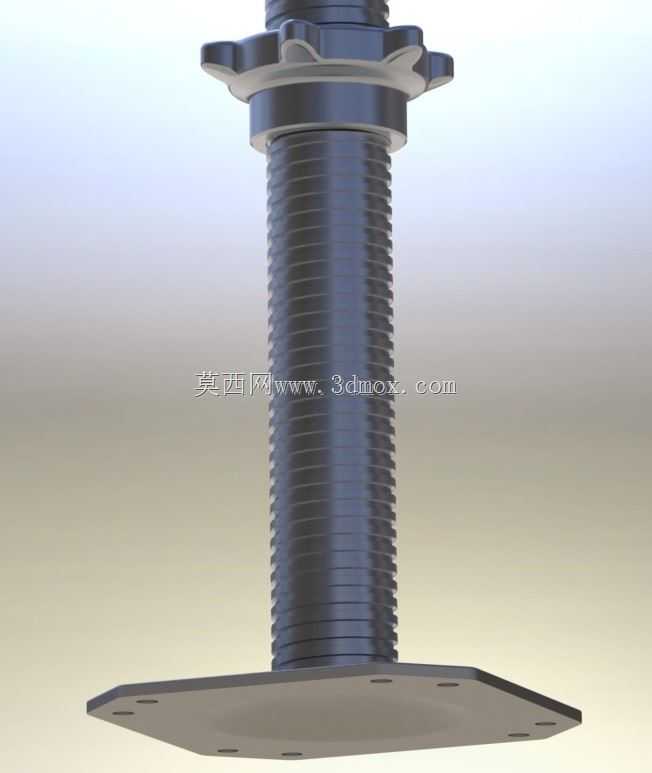

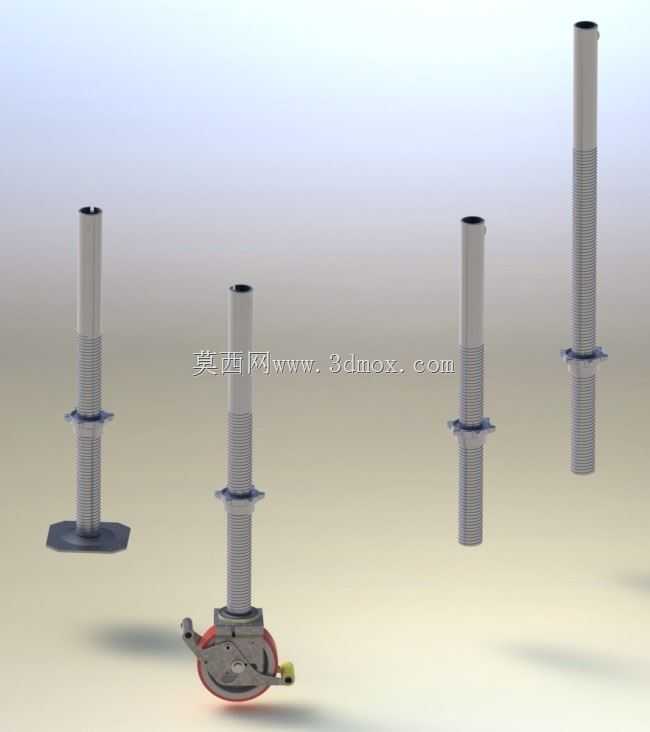

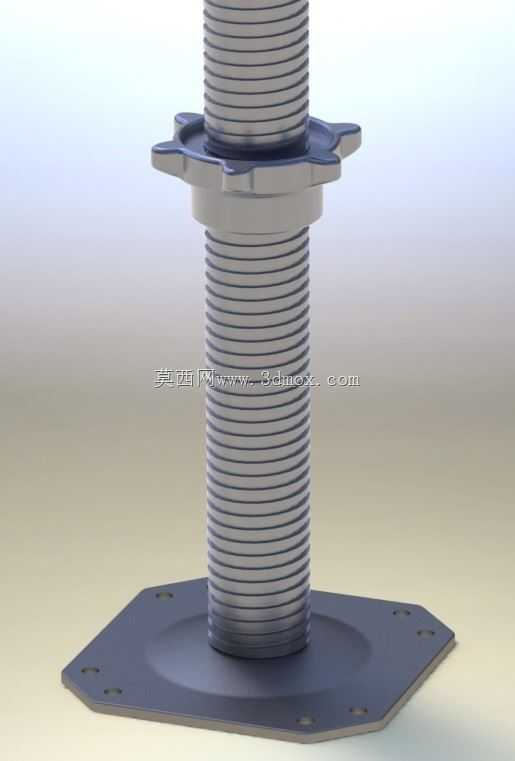

这款2英寸规格的铝合金支腿，是模块化快装脚手架系统的核心调平支撑部件，主要应用于建筑内外墙装修、场馆维保、机电安装、广告布设等需要临时登高作业的场景，承担整套架体的竖向荷载传递与地面适配功能。从结构设计来看，支腿主体采用高强度铝合金型材加工，外表面加工有连续梯形外螺纹，配套带防滑齿的星形调节螺母，旋转螺母即可实现支腿伸出长度的无级调整，可适配存在坡度、高差的不平整作业地面，单支调节行程覆盖常规施工场景的地面高差范围，能保证架体搭设后始终处于水平稳定状态，避免因地面不平导致的架体倾斜、侧翻风险。支腿顶端设计有快装卡接结构，可直接插入脚手架标准立管的下端接口，通过弹性插销实现快速锁止，无需额外螺栓紧固，单人即可完成支腿与架体的拆装作业，大幅提升架体搭设与转场的效率。支腿底端为平垫接触结构，可增大与地面的接触面积，降低单位面积压强，避免在软质地面作业时出现支腿下陷的问题，配套的锁紧螺母在调整到位后可反向旋紧抵靠架体立管端面，形成双重锁止，防止作业过程中支腿受振动出现螺纹回转、长度变化的问题。在建模过程中，重点还原了螺纹段的牙型参数、调节螺母的防滑齿结构、顶端卡接位的插销孔位尺寸，所有配合面均按照实际装配公差预留间隙，可直接用于脚手架系统的虚拟装配验证、干涉检查，也可作为施工方案模拟、承载力有限元分析的基础模型使用。设计时充分考虑了铝合金材料的强度特性，在保证支腿整体承载力满足行业安全规范要求的前提下，通过优化管壁厚度降低部件自重，相比钢制同规格支腿重量降低近四成，能有效降低整套架体的总重量，减少人工搬运的劳动强度，同时铝合金材质的抗锈蚀特性，也让支腿可在潮湿、户外露天等环境下长期使用，不会因锈蚀出现调节卡滞、结构强度下降的问题。支腿的安装边界完全匹配常规2英寸管径的脚手架立管规格，无需对现有架体部件做任何改造即可直接替换使用，适配市面主流的模块化快装脚手架系统。
