集装箱燕尾式扭锁底座结构设计

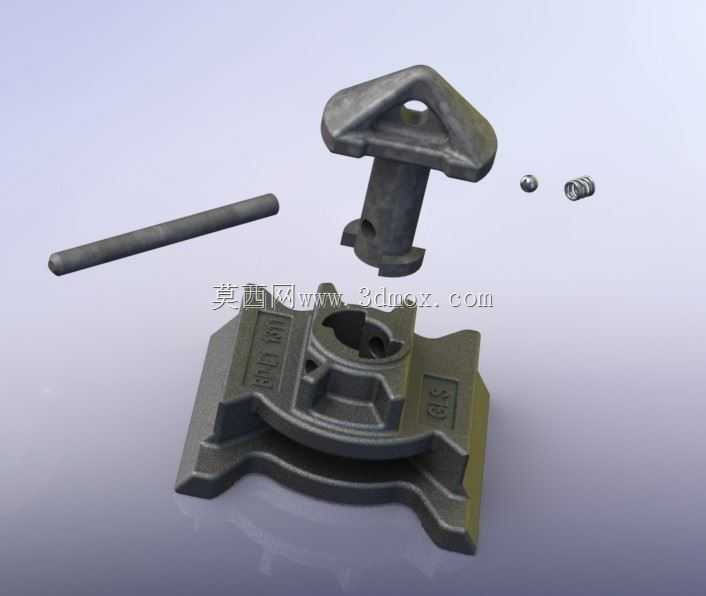

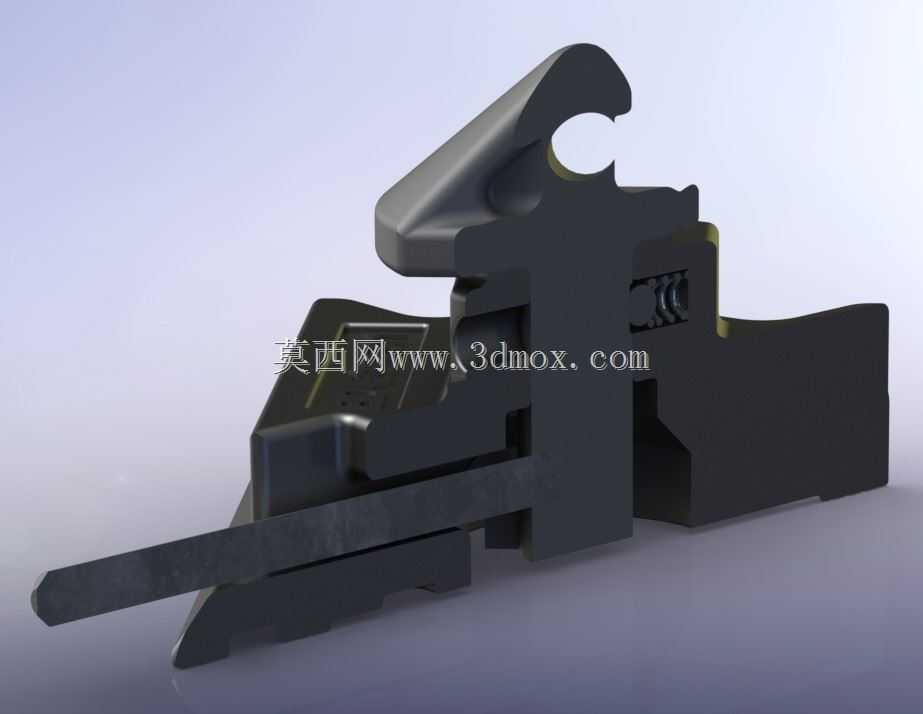

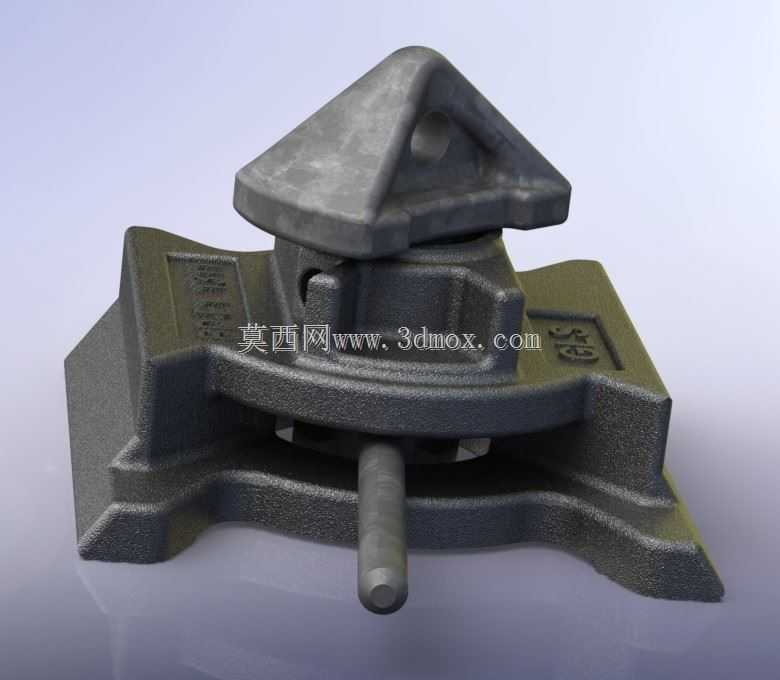

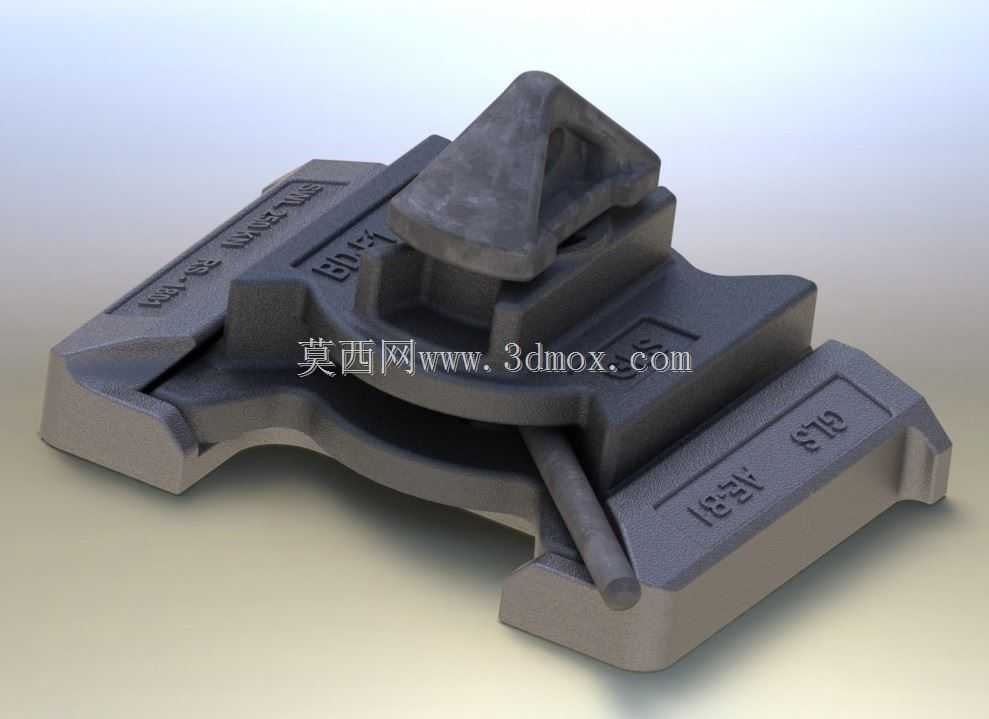

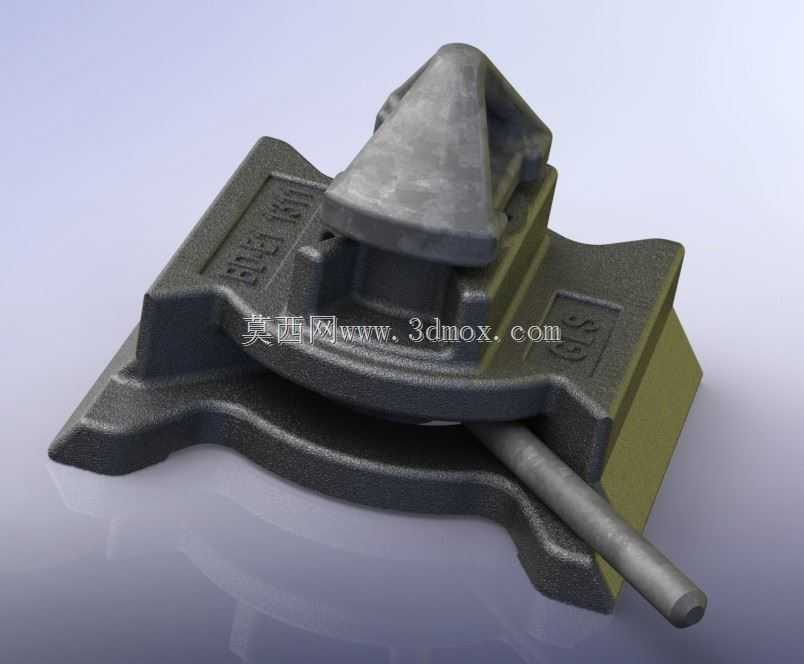

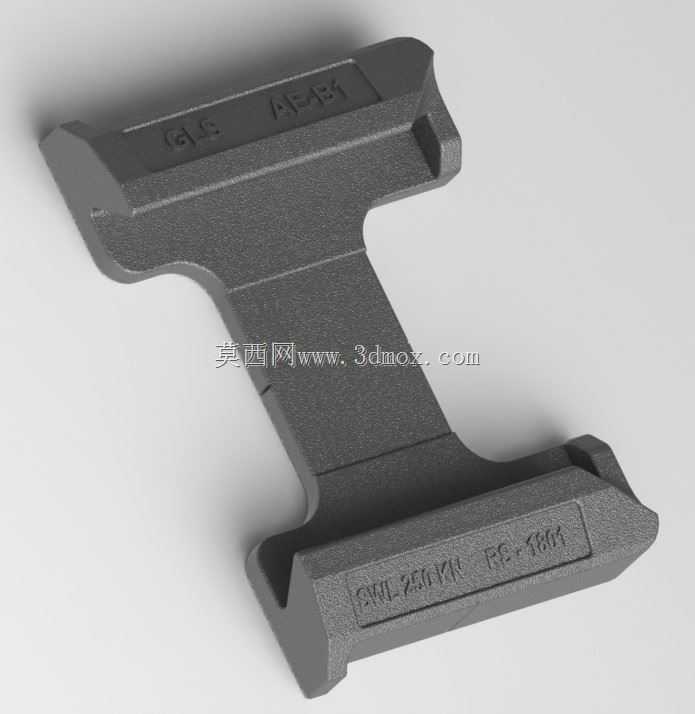

在远洋集装箱运输、铁路场站集装箱堆码、公路集装箱转运的全链路作业场景中，扭锁底座作为集装箱角件与承载载体之间的核心锁固衔接部件，直接决定了堆码、运输过程中箱体的限位可靠性，一旦出现锁合失效，极易引发箱体移位、倾覆等重大安全事故。这款燕尾式扭锁底座，适配55度规格的燕尾榫配合结构，可同时兼容左开、右开两种操作方向的扭锁配套使用，覆盖单箱固定、多层堆码锁固的不同作业需求。从结构设计逻辑来看，底座采用一体铸造成型的主体结构，燕尾榫的导向斜面做了连续平滑过渡处理，在扭锁插入旋转锁合的过程中，可自动引导锁销对位，避免现场作业时因对位偏差出现卡滞、锁合不到位的问题，降低场站作业人员的操作难度，提升锁固作业效率。底座表面压制的标识刻度，可在安装时快速确认锁销中心的定位位置：锁销中心距集装箱端部的安装基准为4英寸，距集装箱侧面ISO角件的基准距离为3-1/2英寸，这一尺寸严格匹配ISO标准集装箱角件的安装孔位规范，无需额外现场配打孔位，可直接适配标准集装箱的底部安装位，也可兼容45度、55度两种不同安装倾角的承载基座，适配平板运输车、集装箱堆场固定台架、铁路货运平车等不同承载载体的安装需求。底座的锁合接触面做了加厚处理，可承受集装箱满载堆码时的垂直载荷与运输过程中的横向剪切力，外露的操作拨杆预留了足够的操作空间，不管是人工用撬棍操作，还是配套自动化扭锁操作设备，都能顺利完成锁止、解锁动作。在实际选型应用中，这类燕尾式扭锁底座相比普通平座式扭锁，燕尾结构可提供额外的横向限位力，在船舶航行遭遇横摇、铁路运输过弯道产生离心力、公路运输紧急制动的工况下，可有效抵消箱体的横向窜动趋势，避免锁销承受额外的侧向冲击载荷，延长整套锁固组件的使用寿命。建模过程中对各配合面的公差做了合理预留，铸造成型后的非配合面保留工艺圆角，避免应力集中，配合面的加工余量标注符合铸造件的常规加工工艺要求，可直接用于铸造开模、成品件的结构校验，也可作为集装箱锁固系统选型时的三维装配参考，帮助设计人员快速完成承载平台的锁具布局排布，校验安装空间是否存在干涉。
