R型卡簧式钢丝紧固扣件结构设计

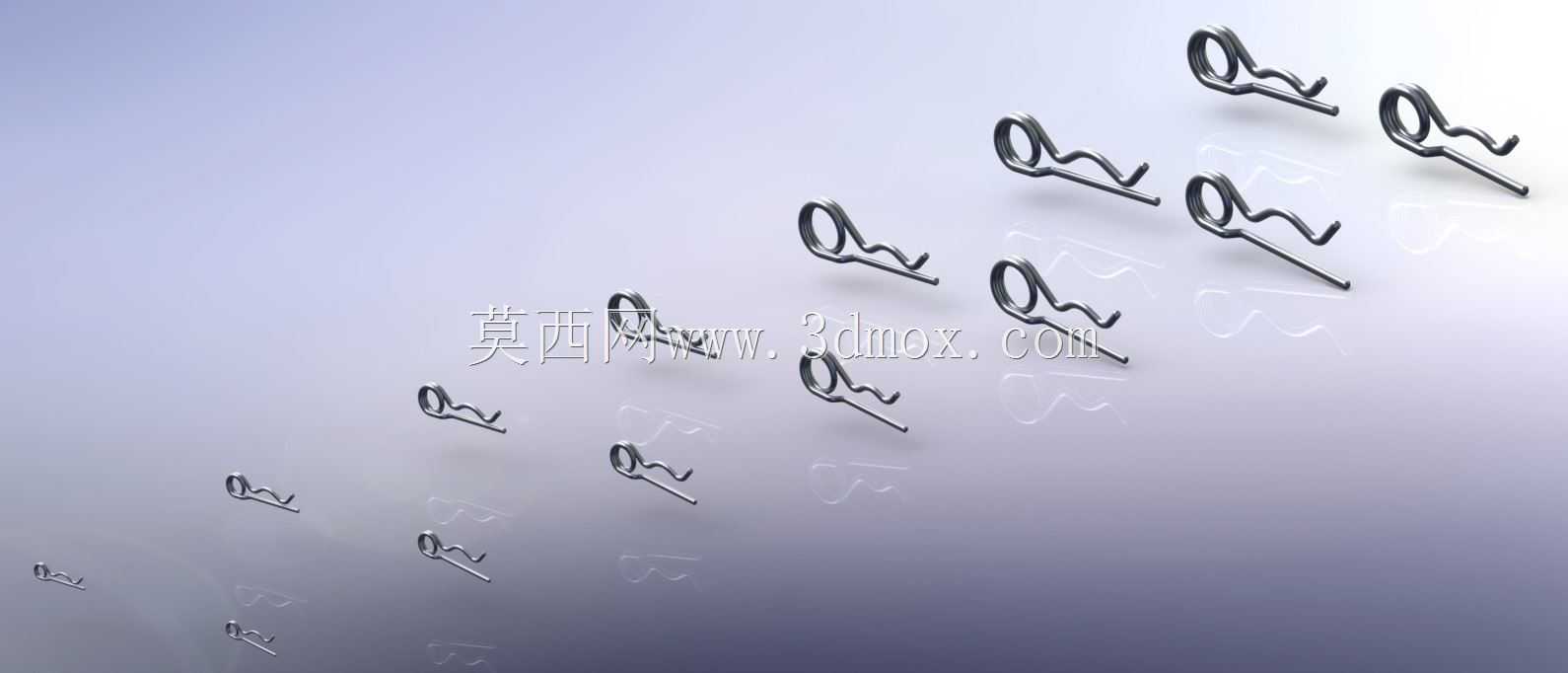

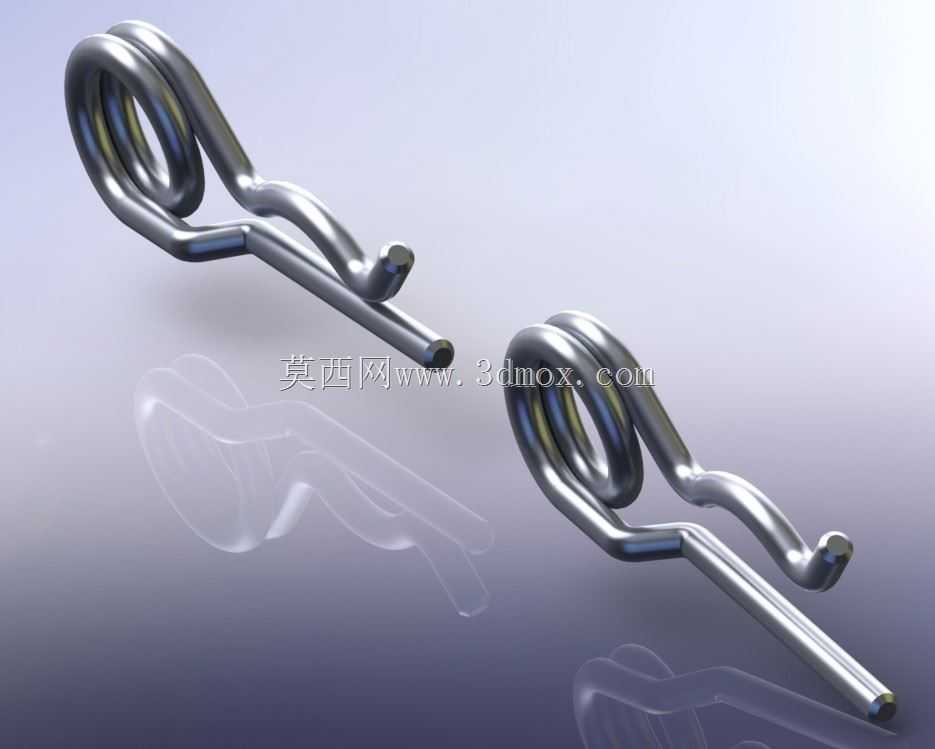

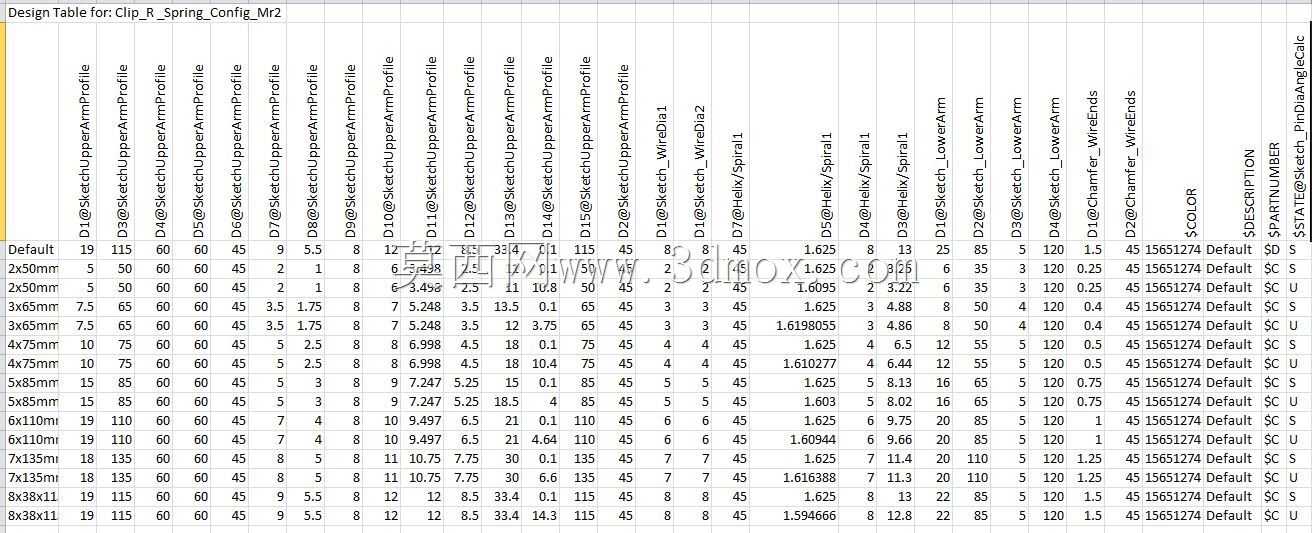

这类R型卡簧式紧固扣件，核心应用场景覆盖各类需要快速装拆的销轴连接工位，在小型自动化设备线体、工装夹具、农用机械连杆机构、民用五金组装件里都能见到它的身影，它的核心作用是替代传统的开口销、轴端挡圈，实现销轴的轴向限位，避免销轴在设备运行过程中因振动、往复载荷出现轴向窜动甚至脱出的问题。从功能特性来看，它依靠自身钢丝的弹性形变实现卡紧，安装时无需额外工具，徒手即可完成卡入操作，拆卸时仅需用尖嘴钳夹住端部弯折段即可拔出，相比传统开口销需要掰开尾部、拆卸后容易产生塑性变形无法复用的问题，这类卡簧可反复拆装多次仍保持足够的卡紧力，在需要频繁调整、维护的工位上能大幅降低拆装耗时。设计层面上，它采用2-8mm直径的弹簧钢丝作为基材，整体弯折为波浪形双叉结构，其中一侧叉臂带有圆弧卡口，卡口内径适配对应直径的销轴，另一侧叉臂为波浪形弹性臂，安装时弹性臂先发生弹性形变让卡口卡入销轴上的环形卡槽，到位后弹性臂回弹，依靠两个叉臂的环抱力抱紧销轴，同时端部的弯折段能起到防脱限位，避免卡簧受径向力时从卡槽中滑出。安装边界上，它适配直径20-50mm的销轴，要求销轴上预先加工宽度与钢丝直径匹配、深度1-2mm的环形卡槽，卡槽距离轴端的距离需要匹配卡簧的叉臂长度，保证卡簧卡入后，叉臂的平直段能完全贴靠在被连接件的端面，避免出现轴向窜动间隙。实际选型时需要注意，不同钢丝直径的卡簧对应不同的载荷等级，2mm直径款适用于轻载的小型工装、电子设备组装工位，8mm直径款可用于中载的农机连杆、输送线辊筒销轴限位，安装时要保证卡口完全卡入卡槽，不能出现半卡、偏卡的情况，否则设备运行过程中卡簧容易受振动脱出，引发连接失效。这类扣件的结构没有冗余设计，整体成型仅需钢丝弯折工序，加工成本低，自重极轻，不会给连接部位增加额外的重量负担，同时外露的弯折段也方便运维人员快速检查卡簧是否安装到位，在户外使用的设备上，选用不锈钢材质的该类卡簧还能具备不错的防锈能力，适应潮湿、多粉尘的工况。
