多规格U形弹簧卡子紧固连接件

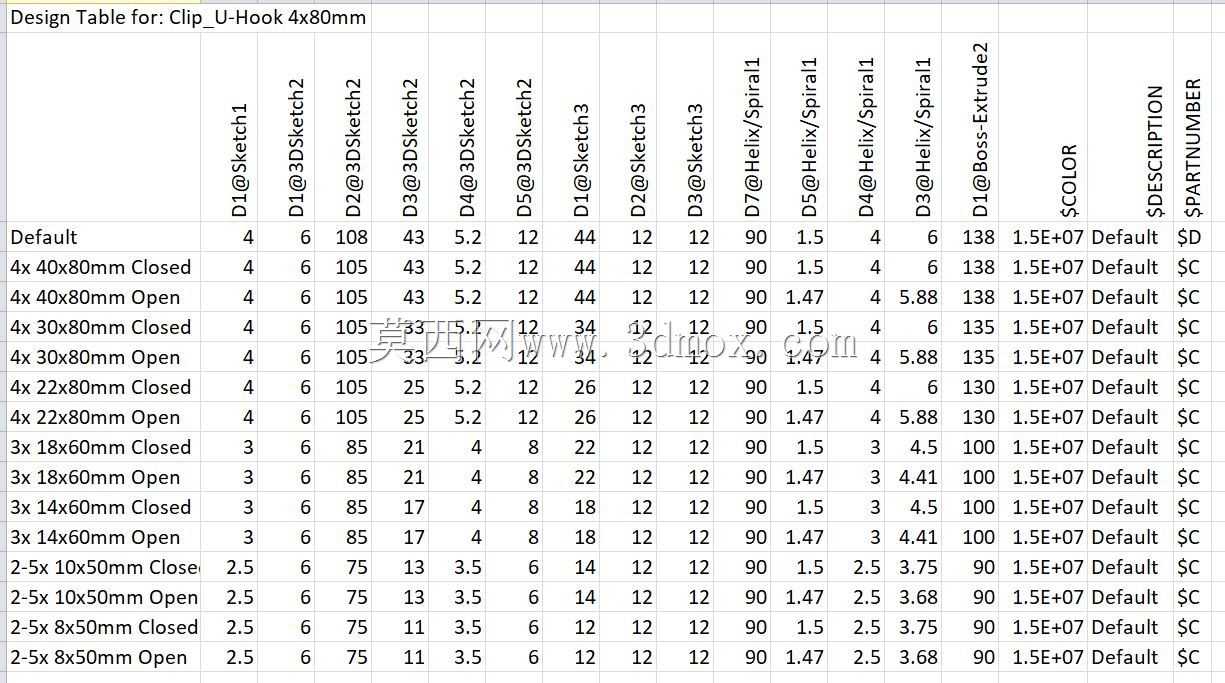

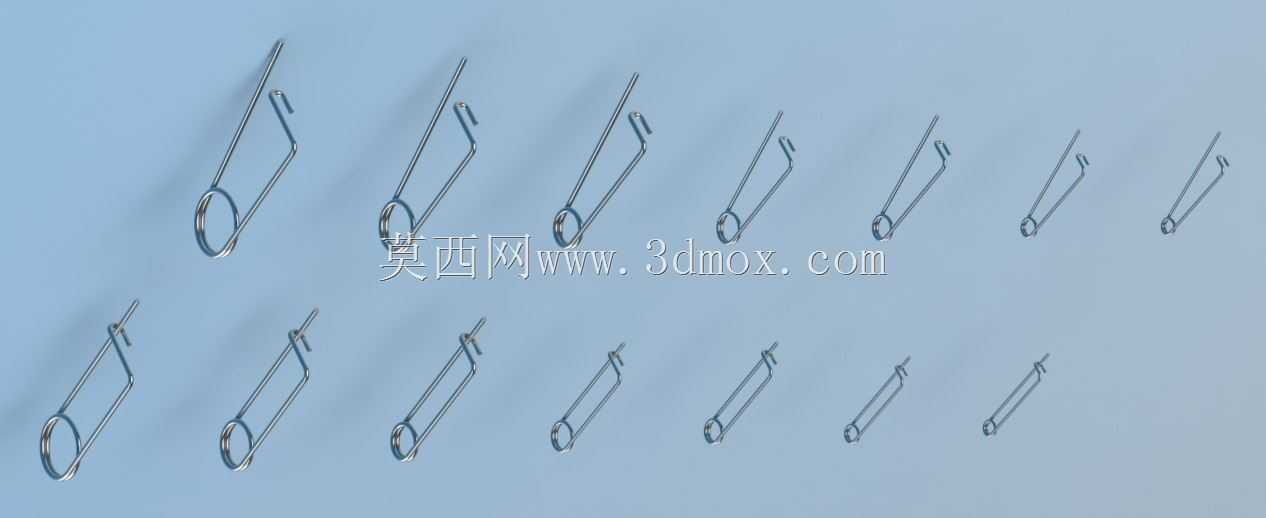

这类U形弹簧卡子是工业装配场景里应用极广的弹性紧固元件，日常在小型机电设备内部走线固定、薄钣金件快速拼接、轻型杆件轴向限位、线束与支架的快速绑定场景中都能见到它的身影，相比螺丝紧固的方案，它不需要配套攻丝或者预留螺母安装位，徒手就能完成装拆，在需要频繁拆装维护的工位上能大幅降低装配工时。做这个系列模型的时候，最先考虑的是不同安装场景的适配性，所以做了从微型到中型的多规格梯度，最小的规格可以用来固定直径3mm以内的细钢丝或者信号线束，大尺寸的规格能卡住直径12mm的圆杆，覆盖了大部分轻型紧固的需求。设计时特意把卡合端做了微外撇的导向角，安装时不需要完全对准卡位，顺着导向角推压就能让卡簧开口自然张开滑入安装位，到位后依靠弹簧钢丝的回弹张力牢牢抱紧被固定件，不会因为设备运行的小幅振动出现松脱。U形的弯折圆弧处做了应力释放的圆角处理，没有硬直角弯折，避免反复拆装的时候在弯折处出现应力集中断裂的问题，钢丝的线径根据不同规格做了匹配，小规格用0.4mm的弹簧钢丝保证足够的弹性变形量，大规格用1.2mm的钢丝兼顾锁紧力和抗疲劳性能。安装边界上，这类卡子不需要额外的安装座，直接卡接在两个需要连接的部件上即可，预留的开合行程足够应对被卡件直径上下0.5mm的公差，不需要被连接件做极高的尺寸精度控制，在普通钣金加工、普通圆杆下料的精度下就能可靠锁紧。模型里还原了开启和闭合两个状态的结构形态，做结构选型的时候可以直接调取对应规格的模型装配到总装里，不需要额外调整卡合的间隙，能直接用来验证安装空间是否充足，避免出现卡子和周边部件干涉的问题。实际使用中这类卡子的锁紧力完全能满足非承重部位的紧固需求，在低压电气柜布线、小型家电外壳卡扣、自行车线管固定、园艺支架拼接这些场景里都能稳定工作，反复拆装几十次也不会出现弹性衰减的问题，相比一次性的塑料卡扣，金属弹簧钢材质的卡子耐温范围更广，在-20℃到120℃的工作环境里都能保持稳定的弹性，不会像塑料件那样低温脆断或者高温软化失效。
