标准巨型按钮头润滑脂注油嘴结构设计

这类按钮头式润滑脂注油嘴，是设备集中润滑、分散点位补脂场景里的常用连接件，常见于工程机械行走机构、机床导轨滑座、自动化生产线传动模组、重型车辆底盘铰接点等需要定期补充润滑脂的部位，作用是在不拆解设备密封结构的前提下，建立润滑脂注入的通道，同时在非注脂状态下封堵润滑点位，避免润滑脂泄漏、外界粉尘水汽侵入摩擦副。

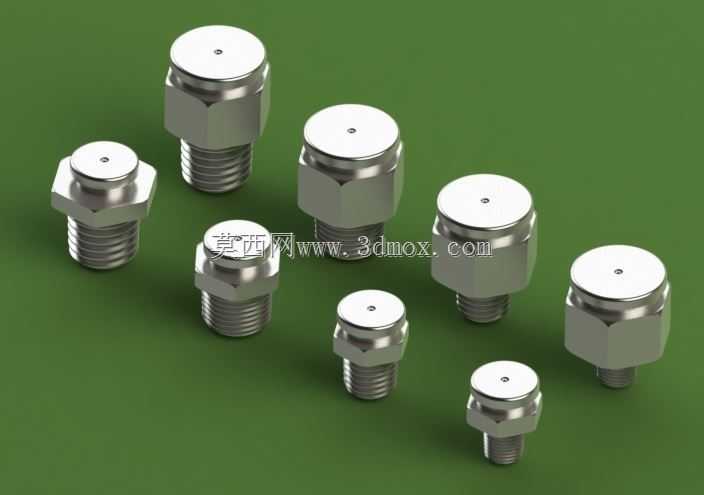

设计这类注油嘴时，首先要匹配不同设备的安装螺纹规格，本次覆盖的1/8"、1/4"、3/8"、1/2"NPT外螺纹，是美制锥管螺纹的常用规格，锥度自带密封属性，安装时配合少量密封脂就能实现螺纹副的静密封，不需要额外加装密封垫片，适配不同壁厚的安装基座，安装时需要控制拧入深度，避免螺纹过长顶碰内部油路、或是过短导致密封失效。按钮头的结构设计是核心特点，相比传统平头式油嘴，加大直径的按钮头端面更便于注油枪枪头的对位卡接，现场运维人员戴劳保手套操作时也能快速对准，不会出现枪头滑脱的问题，顶部的小注油孔直径经过匹配测算，既保证润滑脂注入时的通流效率，又能在非注脂状态下依靠内部的单向阀结构实现封堵，避免设备运行过程中润滑脂从油嘴反向溢出。

不同尺寸规格的油嘴对应不同的注脂流量需求，小规格1/8"螺纹的油嘴多用于小型传动部件、轻载铰接点，单次注脂量小，注脂压力低；大规格1/2"螺纹的油嘴则用于重载轴承座、大型开式齿轮的润滑点位，通径更大，能适配大流量注油枪的作业需求，减少注脂等待时间。油嘴主体采用六角结构设计，对应标准扳手的卡口尺寸，安装时可以用普通开口扳手、套筒扳手直接拧入基座，不需要特制工装，现场更换维护的便利性很高。六角结构下方的螺纹段长度经过统一规范，适配市面上绝大多数设备的预留安装孔深度，不会出现螺纹外露过长易磕碰、或是拧入不足导致连接强度不够的问题。

建模过程中需要重点关注几个细节：一是顶部按钮头与六角主体的过渡圆角，这个位置如果做直角处理，不仅注油枪卡接时容易刮伤枪头密封胶圈，长期使用后还容易在外力磕碰下出现变形，导致注油枪无法卡紧；二是内部单向阀的安装腔尺寸，要保证钢球与弹簧的活动行程足够，注脂时在压力作用下钢球抬起导通油路，停止注脂后弹簧推动钢球复位封堵注油孔，建模时要预留足够的公差带，避免实际加工后出现卡滞、密封不严的问题；三是NPT螺纹的锥度参数要严格执行标准，每英寸牙数、牙型角、锥度比例都不能出现偏差，否则安装时会出现螺纹滑牙、密封失效的问题。

从实际使用场景来看，这类油嘴的安装位置通常暴露在设备外部，容易受到泥水、粉尘的冲刷，因此外形设计上没有多余的凹槽、缝隙，避免污物堆积在油嘴表面，运维人员擦拭清理时非常方便，按钮头的光滑端面也不容易附着杂物，能保证注脂时枪头与油嘴端面的密封效果，减少注脂过程中的润滑脂泄漏。不同高度的油嘴对应不同的安装空间，部分安装在设备凹陷位置的点位需要更高的油嘴突出安装面，方便注油枪对位，而安装在设备外凸位置的点位则用矮型油嘴，避免运行过程中被其他部件磕碰损坏。
