组合式机械安装定位组件结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:313214
  • 组合式机械安装定位组件结构设计
  • 组合式机械安装定位组件结构设计
  • 组合式机械安装定位组件结构设计
  • 组合式机械安装定位组件结构设计
  • 组合式机械安装定位组件结构设计
  • 组合式机械安装定位组件结构设计
  • 组合式机械安装定位组件结构设计
  • 组合式机械安装定位组件结构设计

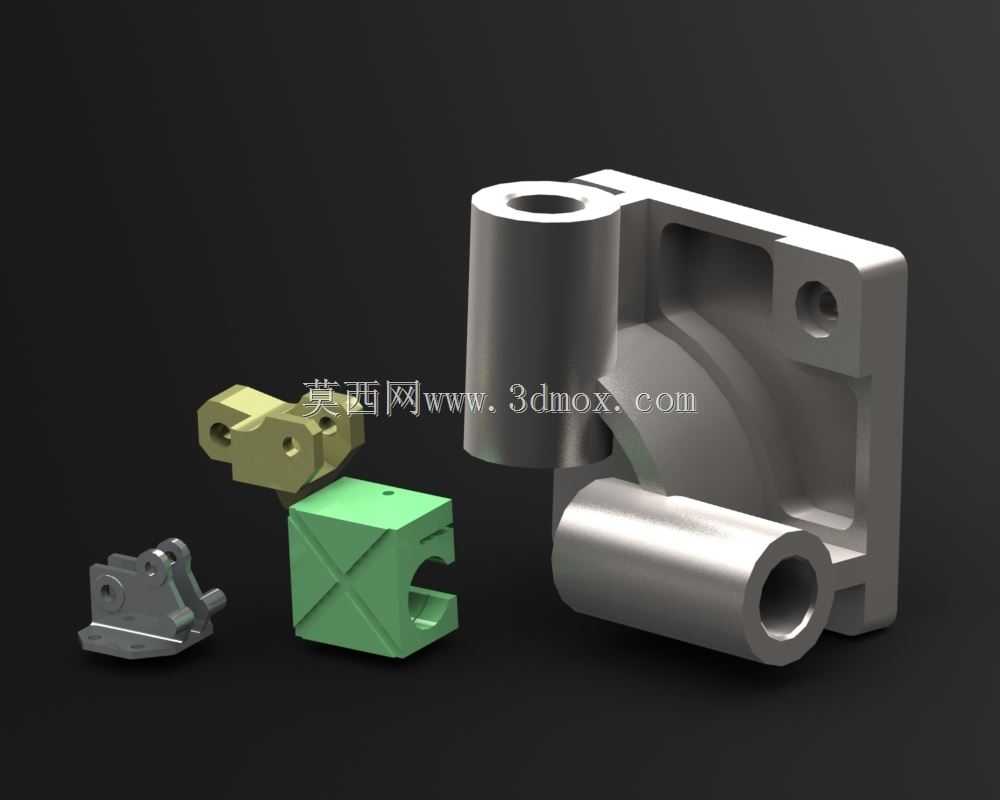

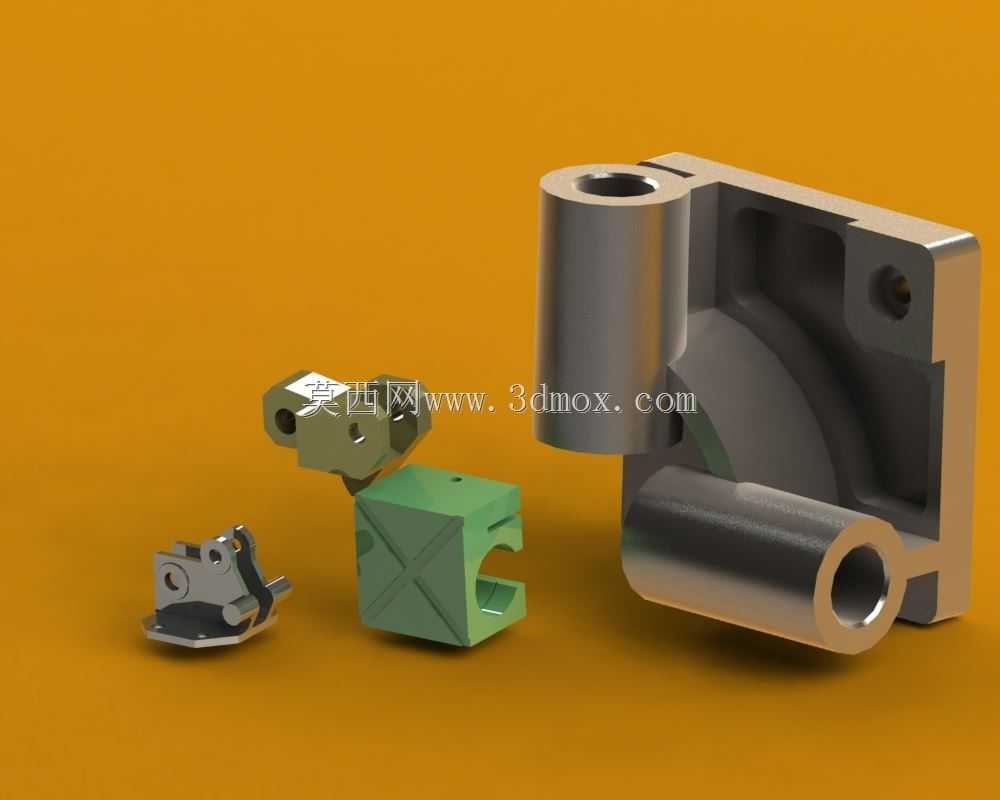

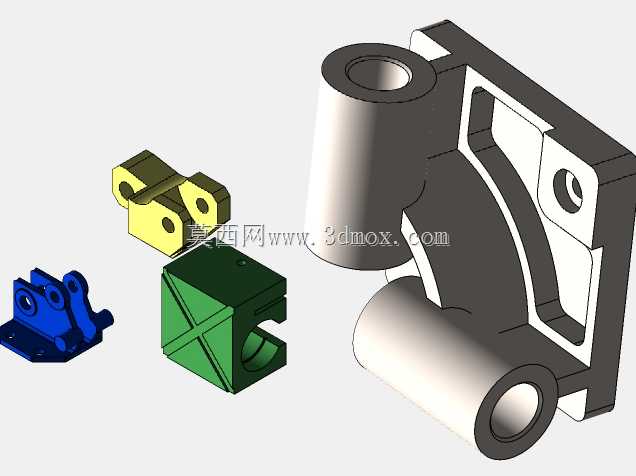

这套组合式机械构件主要面向工业自动化生产线的工位定位、小型执行元件安装场景,可作为气动元件、检测传感器的承载安装基座,也能适配小型工装夹具的快换连接需求,在3C电子装配、小型五金件加工工位的非标设备中应用较为广泛。主安装座采用一体化铣削成型结构,主体为带弧形过渡的方形基座,上下两端伸出同轴圆柱套筒结构,套筒内加工有贯通光孔,可穿入导向轴或紧固螺栓实现基座的主定位固定,基座侧面预留有螺纹安装孔,可直接锁附相邻的功能构件,减少额外转接件的使用,降低装配累积误差。拆分的几个附属构件分别承担不同功能:绿色块状构件为快换滑块,侧面开有卡槽结构,可与基座侧边的导向槽配合实现滑入式装配,表面的交叉纹路为装配时的防滑握持位,同时也可作为安装对位的视觉参考标记;小型金属冲压件为触发拨片,带铰接孔位可绕固定轴转动,用于工位到位检测的触发动作,边缘做了圆角钝化处理,避免往复动作过程中刮擦相邻管线或构件。设计过程中优先考虑了装配的便捷性,所有配合面均做了公差分级,主安装座与导向轴的配合选用H7/g6间隙配合,保证拆装顺畅无卡滞,快换滑块与基座槽位的配合选用H8/f7配合,既保证滑动顺滑,又控制横向窜动量在0.02mm以内,满足工位定位的精度要求。安装边界方面,主安装座的方形基座边长控制在常规工位安装的通用尺寸范围内,上下套筒的同轴度公差控制在0.01mm以内,保证穿入导向轴后不会出现偏载,所有构件的棱角处均做了C0.5的倒角处理,去除加工毛刺,避免装配过程中划伤操作人员。整套构件没有冗余的结构设计,每个特征都对应明确的功能需求,比如主基座的弧形过渡结构并非装饰特征,而是为了避让工位旁侧的管线接头,避免安装时与相邻部件产生干涉;附属构件的安装孔位均做了沉头设计,紧固螺栓锁入后不会突出构件表面,防止动作过程中与其他部件产生碰撞。在实际设备调试中,这套组件可直接替换原有焊接式的安装支架,无需对原有工位的安装面做二次加工,大幅缩短非标设备的装配调试周期,同时分体式的结构设计也方便后期易损件的单独更换,降低设备的维护成本。
