啮合式直齿圆柱传动齿轮组结构设计

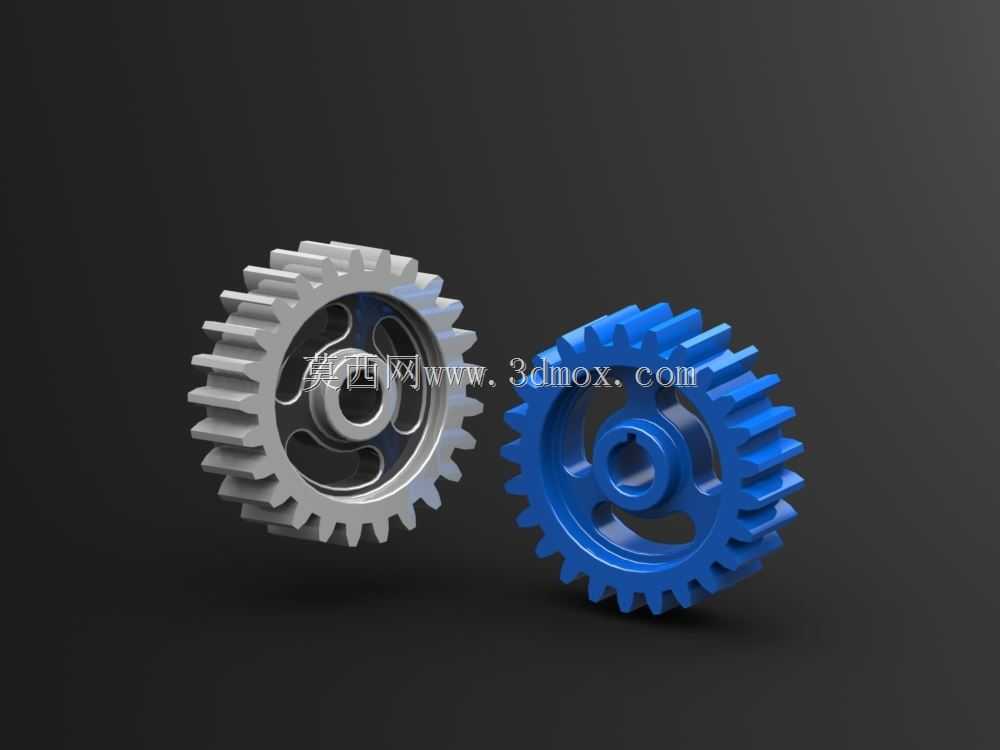

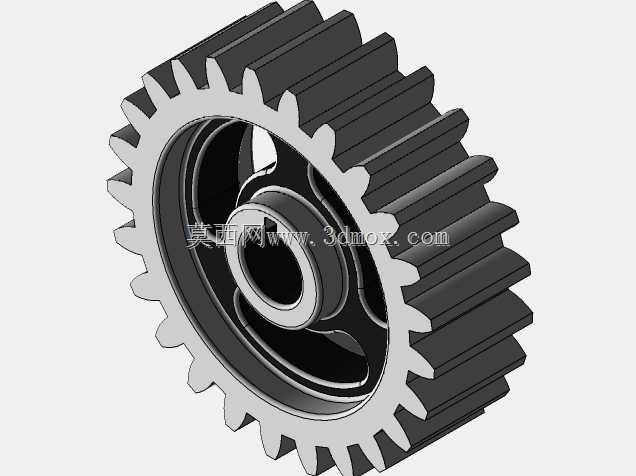

这套啮合直齿圆柱齿轮组，是机械传动系统里最基础也最核心的动力传递构件，日常在轻工输送线、小型机床进给机构、农用机具传动箱、自动化分拣设备的动力分配单元里都能见到这类结构的身影。做这套结构设计的时候，首先要卡准的是安装边界的约束：两个齿轮的中心距必须严格匹配配对齿的模数与齿数计算值，不能出现中心距偏大导致啮合侧隙过大、传动回程超差，也不能因为中心距偏小出现齿面卡滞、运转温升过高的问题。齿形部分采用标准渐开线齿廓设计，压力角取通用机械最常用的20°值，能保证啮合过程中传动比恒定，不会出现转速波动，同时齿顶高系数取标准1，齿根过渡圆弧做了圆滑处理，避免应力集中导致的齿根断裂问题。从功能特性上看，两个齿轮分别采用不同的外观区分，实际应用中可分别对应主动轮与从动轮角色，通过轮齿的依次啮合，将输入轴的旋转动力平稳传递到输出轴，可根据齿数比实现固定比例的减速或者增速传动，满足不同工况下的扭矩与转速匹配需求。设计过程中特意在齿轮轮体上做了镂空减重结构，在不影响轮齿强度、轮毂安装强度的前提下，尽可能降低齿轮自身的转动惯量，减少设备启动、换向过程中的惯性冲击，同时也能节省加工原材料，降低零件自重。轮毂部分的内孔与键槽尺寸，是按照通用轴径配合公差设计的，安装时可以通过平键实现与传动轴的周向固定，端面可搭配轴端挡圈实现轴向定位，不需要额外做复杂的定制安装结构，适配绝大多数常规传动安装场景。齿宽的取值是结合模数、常用传动功率范围核算的，既保证足够的齿面接触强度，不会在额定载荷下出现齿面点蚀、胶合失效，也不会因为齿宽过大导致轮齿受载不均、出现偏磨问题。实际装配调试时，要保证两个齿轮的轴线平行度在公差允许范围内，齿面啮合接触斑点沿齿高、齿长方向的占比符合通用机械传动的验收要求，搭配对应牌号的润滑脂或者润滑油，就能实现长时间平稳低噪的动力传递，适配中低速、中等载荷的常规工业传动场景，不管是做新设备的传动结构设计参考，还是做现有设备的备件替换测绘，这套结构都能提供很直观的结构参照。
