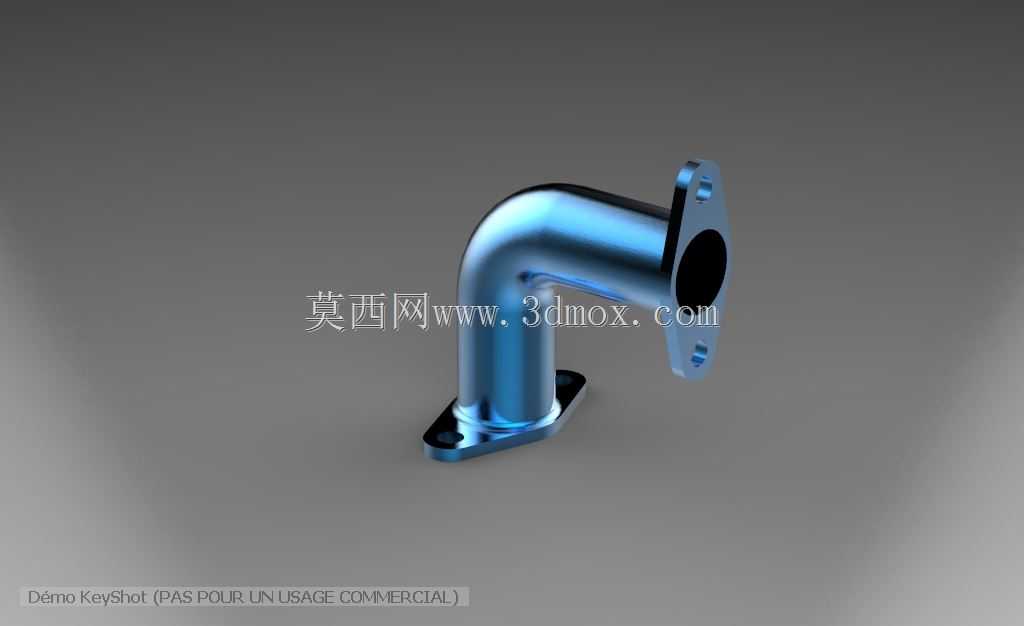

90度双法兰弯管接头结构设计

这类双法兰90度弯管接头，在流体输送管路系统中承担着改变介质流向的核心作用，常见于液压动力单元、气动控制系统、工业冷却循环管路、车用进气排气支路等场景，用来在空间受限的安装区域完成管路直角转向，避免管路过度弯折产生的通径缩径、流阻激增问题。从结构设计来看，两端的法兰安装面均做了平面度公差控制，法兰上的安装孔位按照标准螺栓间距排布，安装时可配合密封垫片实现端面静密封，防止介质在连接位置出现渗漏，法兰与弯管主体的衔接位置做了圆弧过渡处理，避免应力集中导致的承压破裂问题，能适配常规公称压力下的流体输送工况。弯管的弯曲段采用了等曲率圆弧设计，弯曲半径符合管路设计的通径匹配要求，介质流经弯道时不会产生剧烈的湍流扰动，可有效降低管路运行过程中的振动与噪音，同时减少介质对管壁的冲刷磨损，延长管件的实际使用寿命。整体采用金属材质建模时的外观呈现，对应实际生产中常用的金属管件表面处理工艺，可适配钢制、不锈钢、铝合金等多种常用管路材质的加工需求。在安装边界上，两个法兰端面分别朝向垂直的两个方向，安装时无需额外搭配转接头即可直接对接两个垂直走向的管路，整体占用空间紧凑，适合在设备内部管路排布密集、安装空间局促的位置使用，两端法兰的安装孔位对称分布，现场安装时可根据管路走向调整安装角度，无需额外定制非标转接件。设计过程中需要重点校核弯管弯曲段的壁厚均匀性，避免弯制过程中出现外侧壁厚减薄、内侧壁厚堆积的问题，保证整个通径截面的流通面积一致，同时要保证两端法兰安装面的垂直度公差，避免安装后出现管路别劲、密封面压合不均导致的渗漏问题。这类管件在设备管路装配中属于常用的标准类连接件，建模时还原了实际产品的安装特征与结构细节，可直接用于管路系统的装配干涉检查、管路排布模拟，也可作为管件类设计的参考结构，帮助设计人员快速完成管路系统的布局设计，减少重复建模的工作量。
