工业传动用闭合滚子链条结构设计

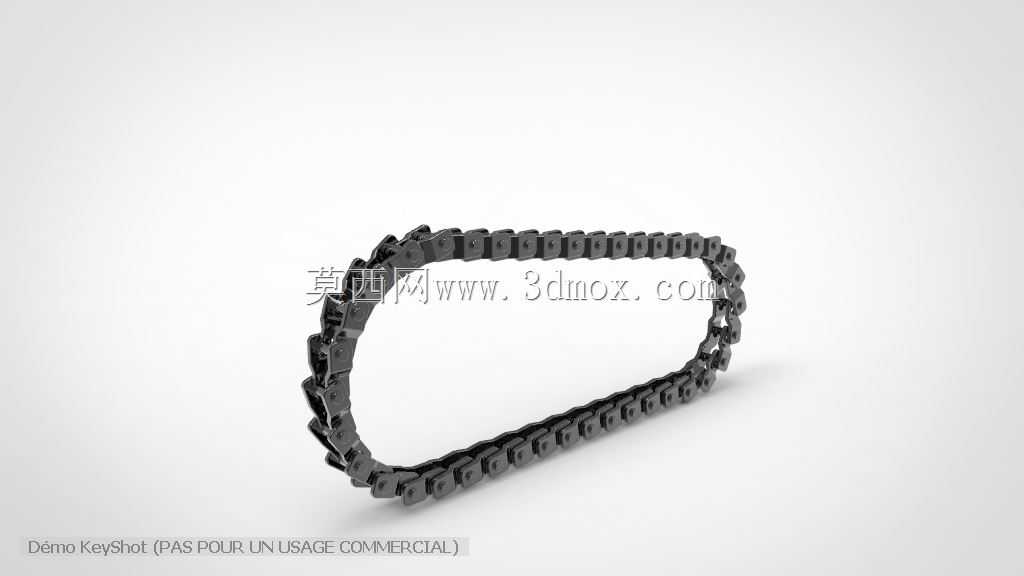

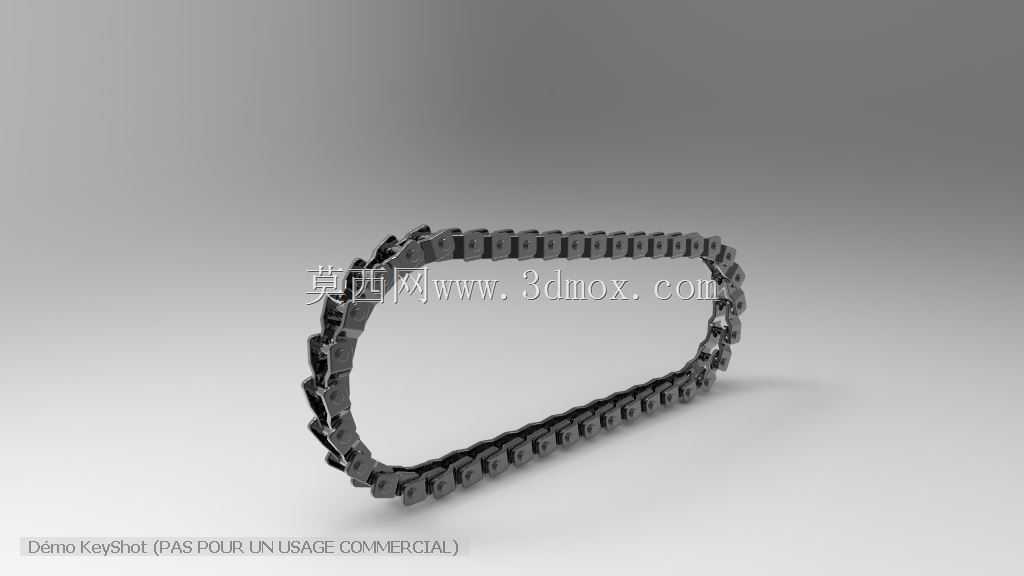

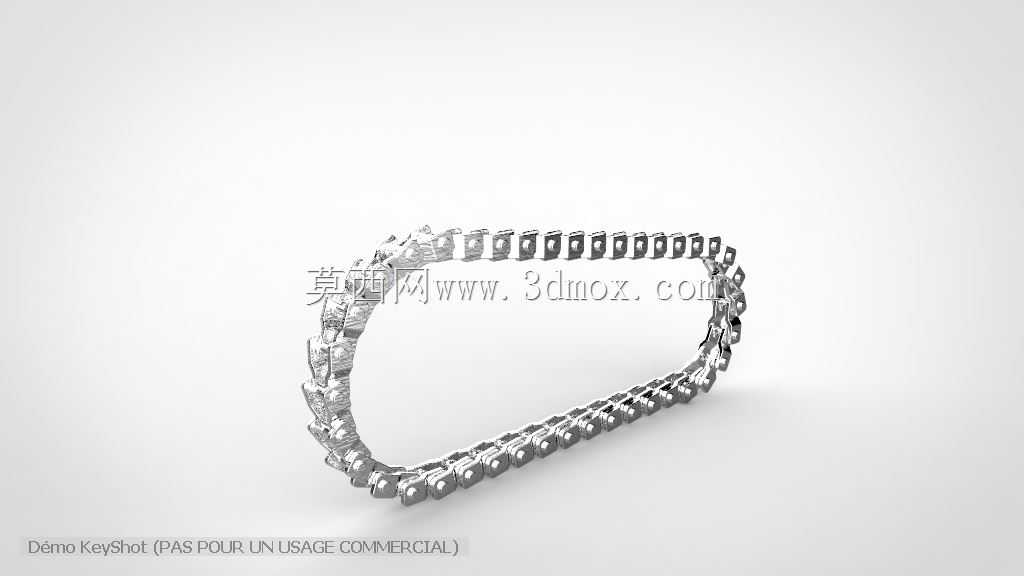

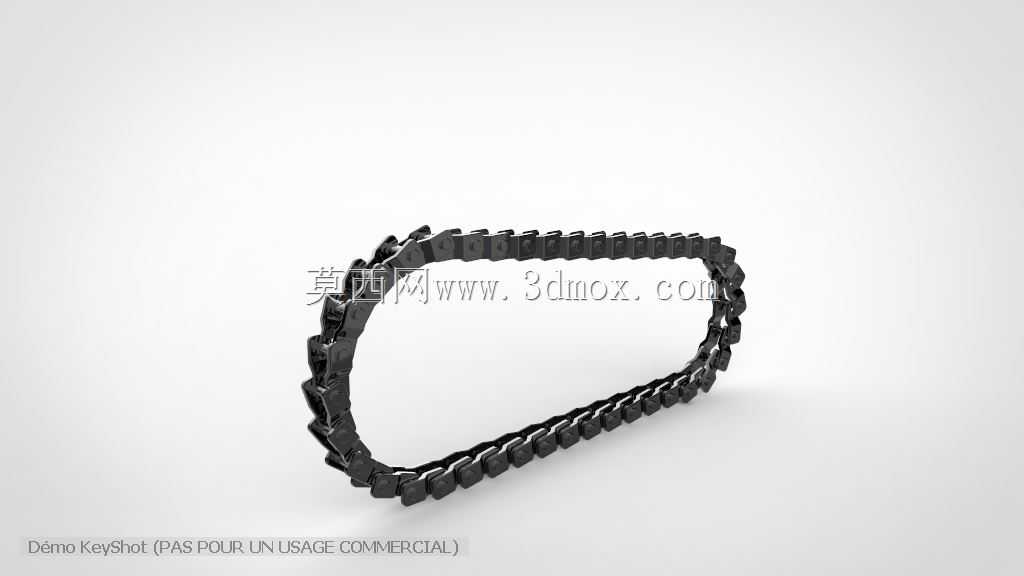

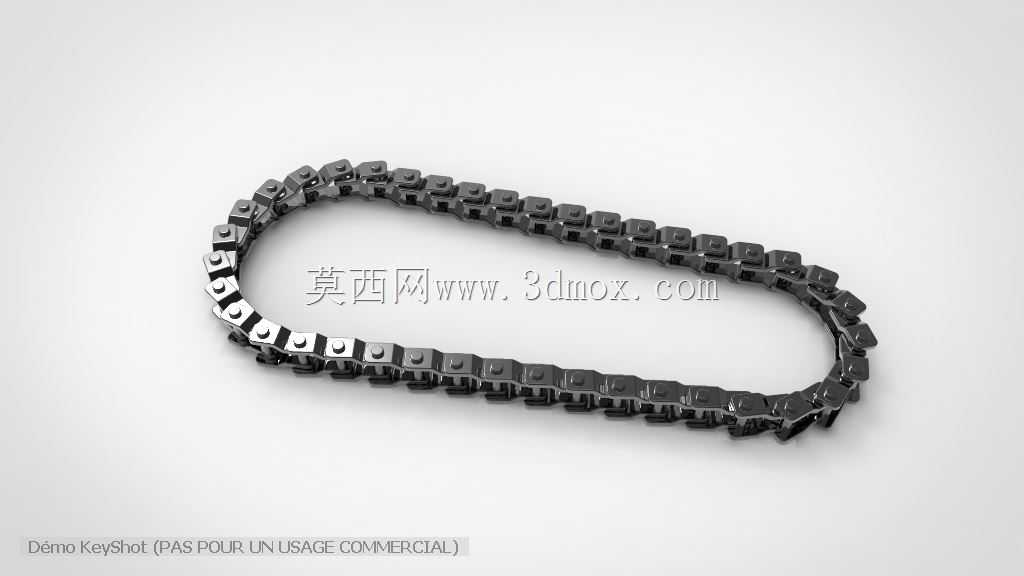

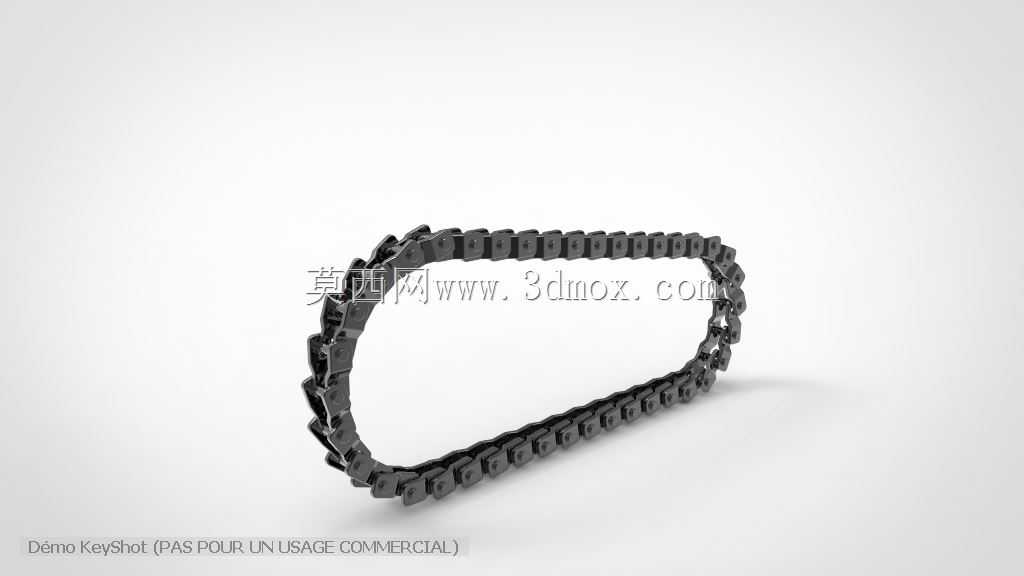

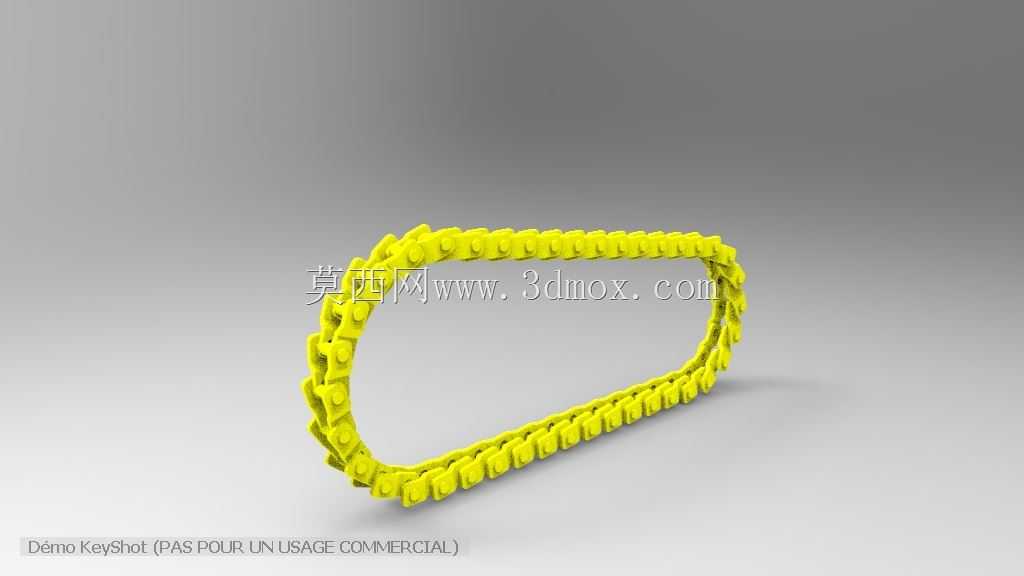

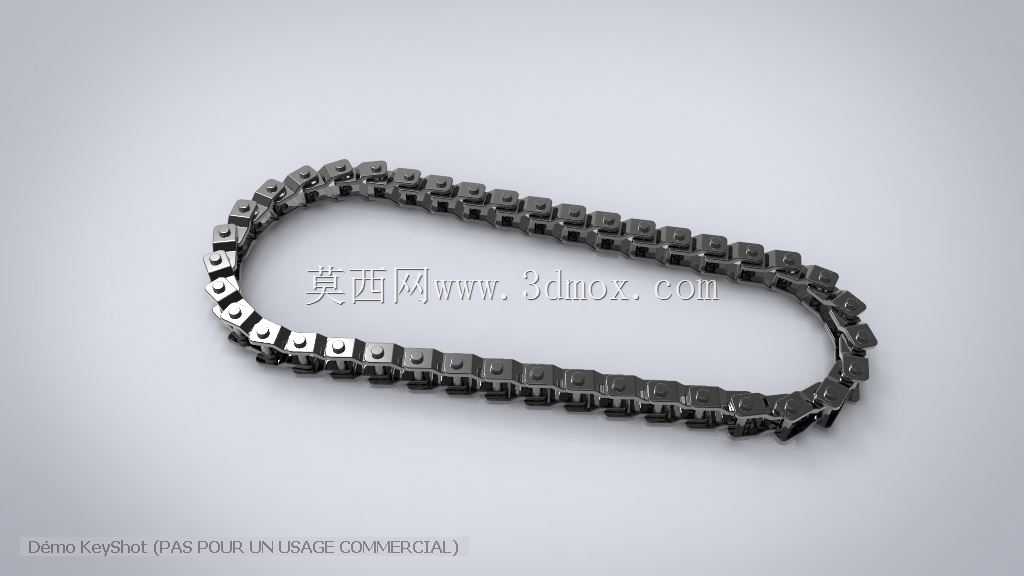

在各类需要精准动力传递的工业场景中，滚子链条是应用范围极广的挠性传动部件，不同于齿轮传动对中心距的严格限制，也不同于带传动存在的打滑丢转问题，这类闭合链条可以在两轴中心距较远的工况下完成动力传输，常见于输送线、农机设备、摩托代步工具、轻工生产流水线的动力传递环节，部分重载工况下还会搭配多排链条提升整体承载能力，适配不同扭矩等级的动力输出需求。从结构设计逻辑来看，这款链条采用标准滚子链的模块化拼接思路，每一节链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成，相邻链节通过销轴实现铰接，保证链条在绕经链轮时可以顺畅完成弯折动作，滚子部分在与链轮齿啮合时可以产生滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动结构的使用寿命。设计过程中需要严格控制每节链节的节距公差，节距是链条最核心的参数，直接决定了与链轮的啮合匹配度，若节距公差过大，运行过程中会产生明显的冲击、振动甚至跳齿问题，同时还要控制链板的平行度，避免链条运行过程中出现侧向偏移、卡滞的情况。安装边界方面，这类闭合链条在装配时需要预留合理的张紧余量，不能过紧也不能过松，过紧会大幅增加销轴与套筒之间的摩擦阻力，加速零件磨损，过松则会在运行中产生抖动、脱链风险，通常水平布置的传动结构中，链条的松边垂度需要控制在中心距的2%以内，垂直布置的场景下垂度要求更小。日常运行中，链条的铰接位置属于易磨损区域，设计时会在销轴与套筒的配合面预留润滑脂存储间隙，保证运行过程中摩擦面可以持续得到润滑，降低磨损速率。不同于开放式的单节链条模型，这款闭合结构的链条可以直接用于传动系统的装配仿真，验证链条与链轮的啮合轨迹、张紧机构的调节行程是否合理，也可以用于设备整体的运动仿真，模拟真实运行状态下的传动路径，排查装配过程中可能存在的干涉问题。在输送类设备中使用时，还可以在链节外侧加装附件，用来承载待输送的工件，此时链条既承担动力传递的作用，也作为工件的承载结构，对链板的强度、销轴的抗剪切能力会有更高的要求，设计时需要根据实际负载重新核算链板厚度、销轴直径的参数，避免运行过程中出现链板断裂、销轴剪切失效的问题。
