工业卧式承压分水器结构设计方案

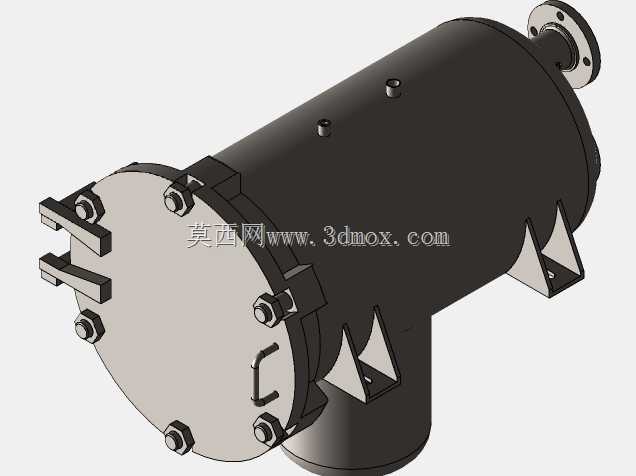

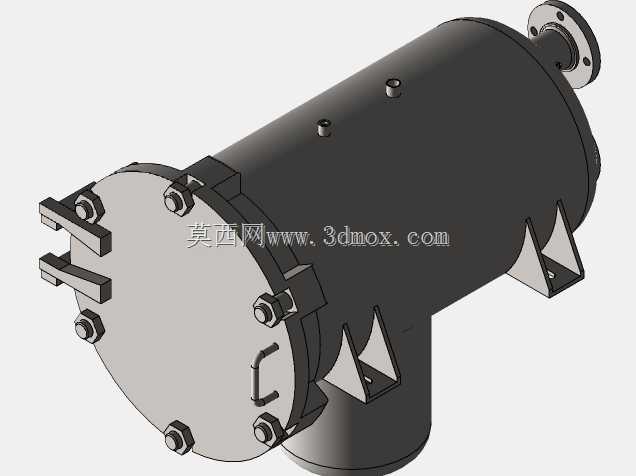

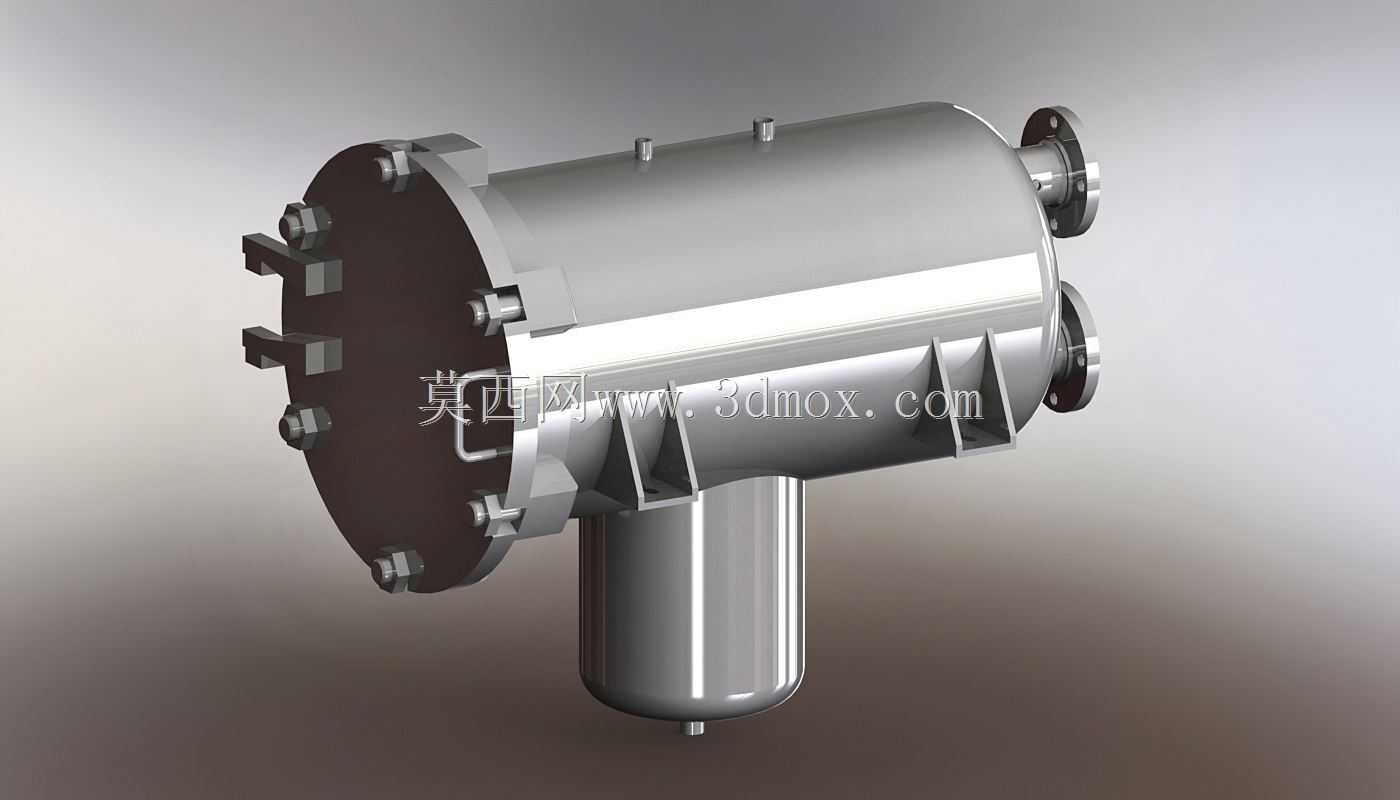

这款卧式承压分水器主要应用在工业循环水系统、暖通空调水系统、小型工艺流体分配工段中，承担着将主管道输入的流体均匀分配到各支路管线的作用，部分工况下也可兼顾气液两相介质的初步分离，避免支路管线带气运行造成的水锤、流量不均问题。从结构设计来看，主体采用圆柱形承压筒体结构，相比方形腔体可更好分散内部介质压力，降低壁厚设计冗余，筒体一端采用快开式法兰端盖结构，端盖上沿周向均匀布置螺栓紧固点位，配合密封垫片可实现腔体的快速开启，方便后期检修清理腔体内积存的杂质，无需整体拆卸设备连接管线。筒体侧面布置两个同规格侧出法兰接口，用于对接下游支路管线，接口位置做了局部加厚补强处理，避免法兰焊接位置出现应力集中，长期承压运行出现焊缝渗漏问题。筒体底部设置下置立式积液腔，可将流体中夹带的重质杂质、冷凝积液汇集到腔体底部，配合底部排污接口可定期排出积存物，避免杂质进入下游支路堵塞管路或损坏末端设备。筒体顶部设置两个小型仪表接口，可根据实际工况加装压力表、温度传感器或者排气阀，实时监测腔体内介质运行参数，排出腔体内积存的游离气体。设计过程中充分考虑了现场安装的边界条件，筒体底部的支撑筋板与积液腔形成稳定的三点支撑结构，安装时只需将支撑脚固定在预埋基础或者设备支架上即可，无需额外制作复杂的安装托架，侧出法兰的中心高度、端盖的螺栓操作空间都预留了足够的现场操作余量，后期紧固螺栓、拆装法兰都不会和周边管线、结构产生干涉。筒体外部的加强筋板沿筒体轴向均匀布置，既可以提升筒体的整体刚性，避免承压运行出现筒体变形，也可以作为外部保温层的固定支撑点，方便低温或者高温工况下加装保温结构。在流道设计上，主入口设置在筒体侧端的法兰位置，流体进入腔体后流速迅速降低，依靠重力和腔体内部的流道导向实现气液、杂质的初步分离，再通过侧出的两个支路接口均匀分配流出，相比直连式三通分配结构，可大幅降低各支路之间的流量干扰，保证各支路流量、压力的稳定性，减少因偏流造成的末端设备工况波动。
