空中加油系统大流量气体分离装置结构设计

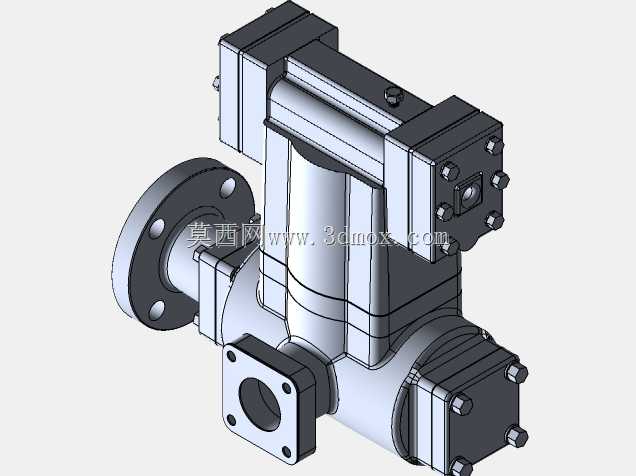

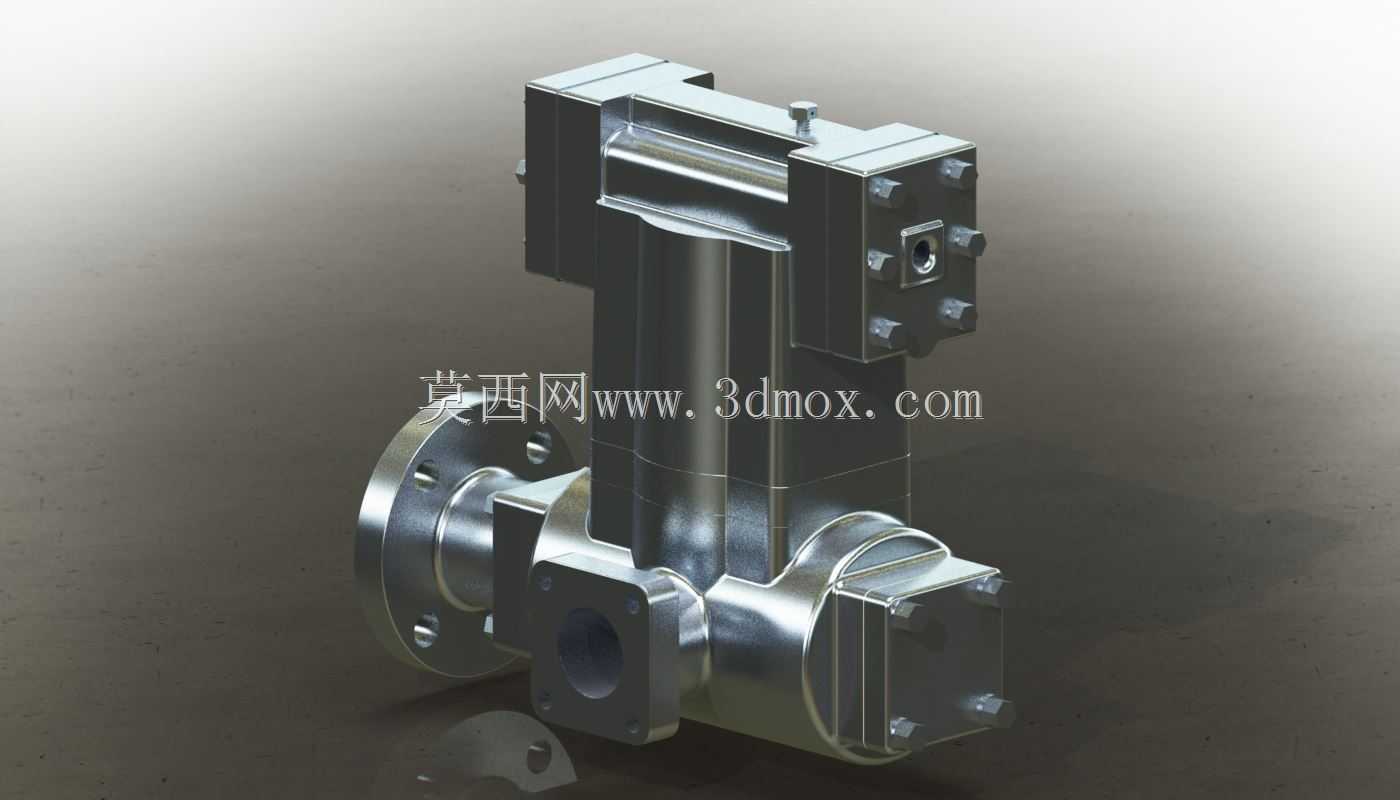

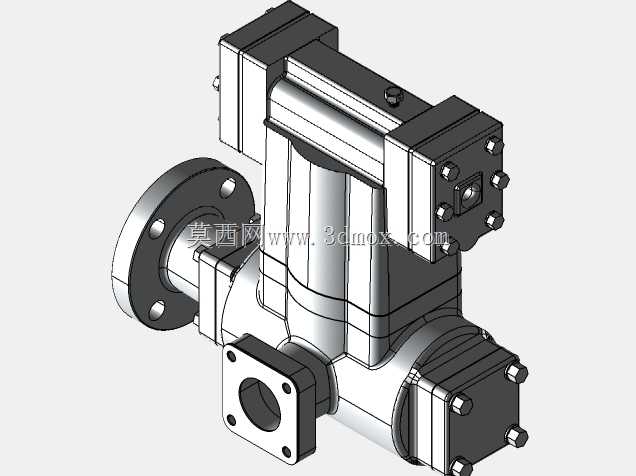

该装置主要配套空中加油作业场景的燃油输送链路使用，核心作用是在大流量燃油加注过程中，快速分离混入燃油管路的游离气体与气泡，避免气蚀损伤下游加油泵、计量组件，同时防止气体进入受油机油箱引发供油不稳、液位计量失准等问题，适配每分钟750升的峰值加油流量，完全匹配战术飞机空中加油的作业流速要求。从结构设计逻辑来看，装置采用立式集成布局，下部设置法兰对接端可直接串接在加油管路的主通路上，侧部预留的多个接口分别对应排污、压差检测、备用旁通的功能需求，上部的阀组集成腔将排气、稳压组件做了模块化整合，无需额外外接分散的阀件，能有效压缩整套装置的安装占用空间，适配加油机吊舱、机身附加油路的紧凑安装边界。设计阶段充分考虑了航空工况的振动耐受需求，所有端盖连接均采用螺栓均布锁紧结构，密封面预留了O型圈安装槽位，可在正负压力波动、持续振动的工况下保持可靠密封，不会出现燃油渗漏、气体窜漏的问题。装置的流道做了渐扩式优化设计，燃油从下部法兰进入腔体后流速快速降低，依托气液密度差实现初步气泡上浮分离，上部的整流结构可避免高速流直接冲击排气阀，减少排气过程的燃油夹带损失，分离出的气体通过顶部的排气组件自动排出，脱气后的燃油从侧部出口流向后续加油管路。安装层面，装置的主法兰采用标准航空管路对接尺寸，侧部接口的位置、朝向均做了通用性适配，可直接替换同流量等级的传统分离装置，无需对原有管路做大规模改造，安装时仅需保证装置立式放置、预留顶部排气组件的维护操作空间即可，日常维护仅需定期打开底部排污口排出沉积杂质，无需复杂的拆解保养。整个结构的壁厚做了等强度优化，在满足1.5倍工作压力的强度要求前提下，尽可能压缩壳体重量，适配航空设备对减重的严苛要求，所有棱角位置均做了倒圆角处理，避免应力集中引发的结构疲劳损伤，可满足长周期、高频次的空中加油作业使用需求。
