带散热扇结构的齿轮传动装置

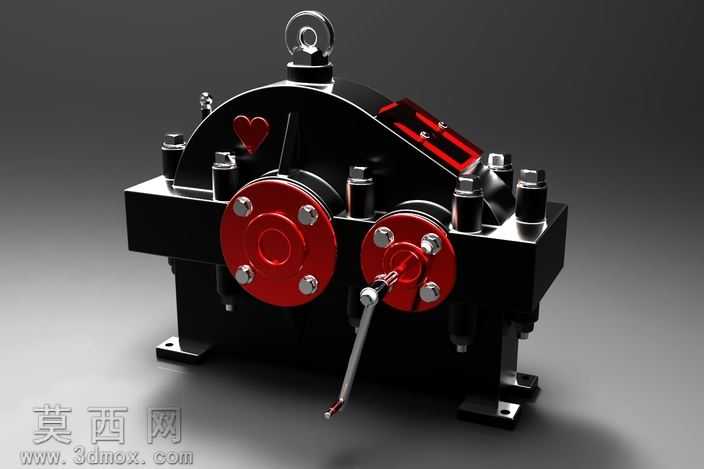

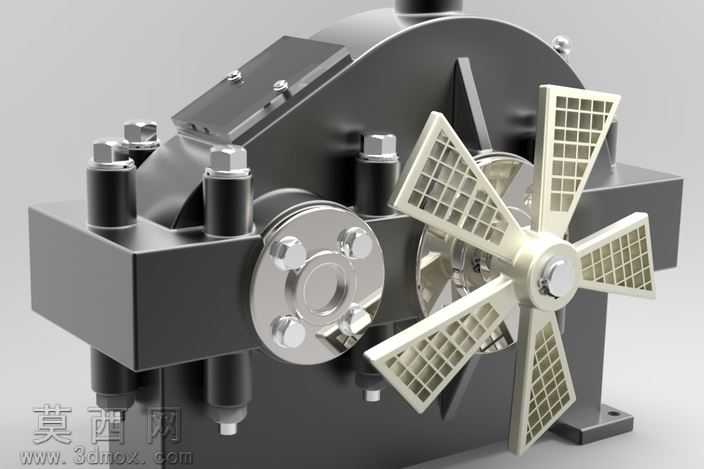

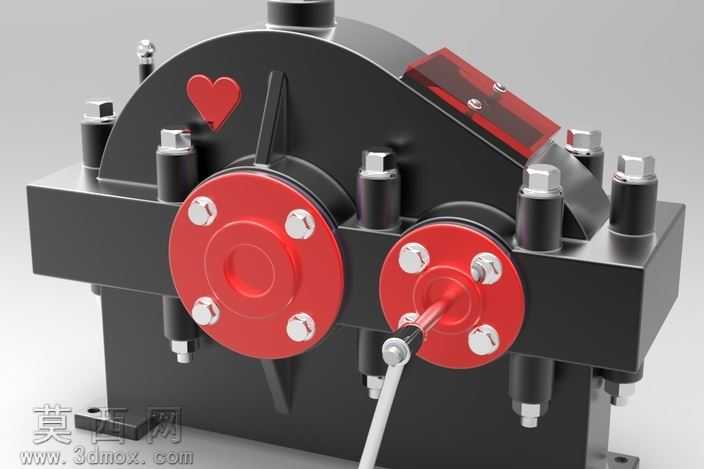

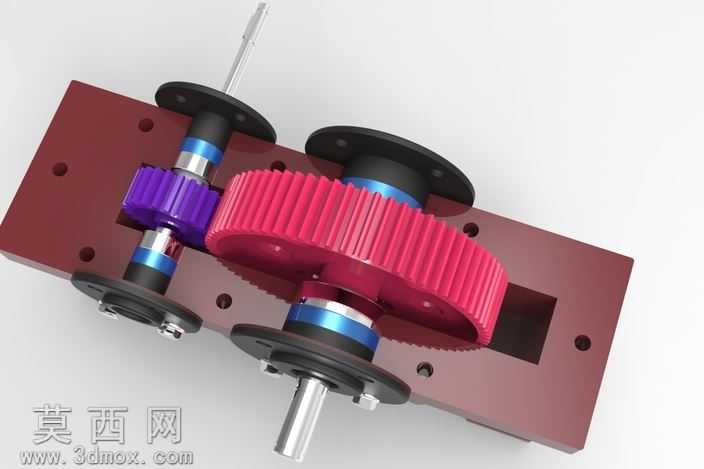

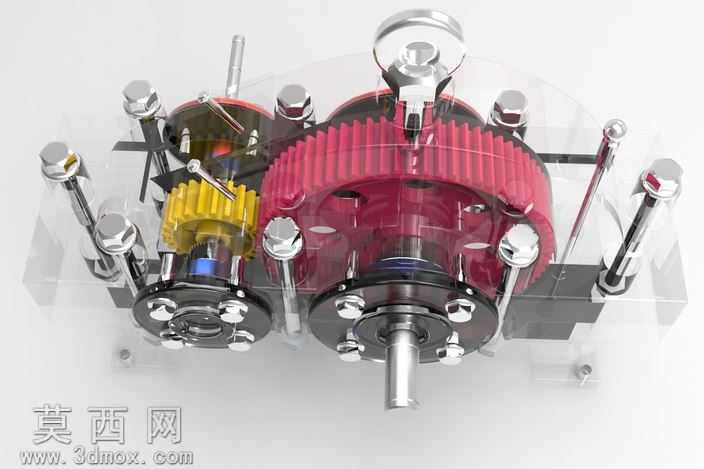

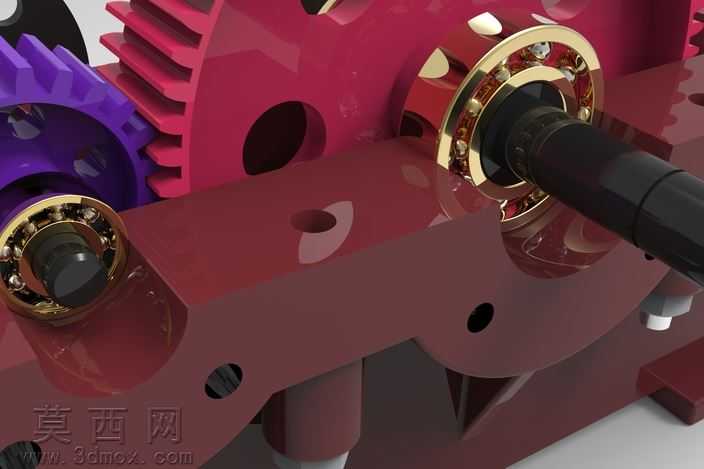

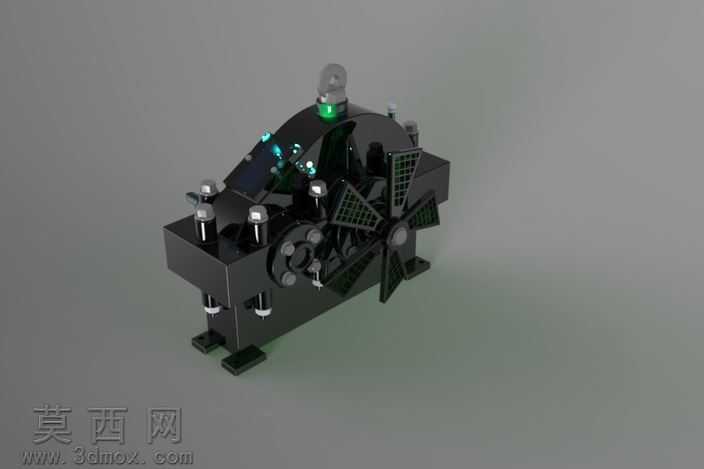

本作品为带散热扇结构的齿轮传动装置三维模型，建模阶段采用Solid Edge完成全参数化结构搭建，严格遵循机械传动设计的尺寸规范，对每一处装配结构进行了公差适配的参数设定，确保各部件装配关系符合实际机械加工与装配的工艺要求。模型完整还原了齿轮传动箱体的全部结构细节：箱体采用分体式拼接设计，通过多组六角螺栓实现上下箱体的紧固连接，螺栓的螺纹细节、螺栓头的六角棱边都做了精细化建模，还原真实紧固件的结构特征；箱体侧端设置有密封端盖，端盖通过内六角螺栓固定在箱体侧壁，端盖与箱体的贴合面做了密封槽的结构预留，符合实际传动箱体的密封设计逻辑。模型最具特色的是输出端集成的轴流散热扇结构，扇叶采用五叶格栅式设计，每片扇叶都做了网格镂空处理，既还原了轻量化散热扇的结构特征，也通过格栅结构的建模体现了注塑成型扇叶的工艺特点，扇叶与输出轴采用同轴心装配，轴端设置有锁紧端盖，确保扇叶与传动轴的传动连接可靠。渲染阶段采用金属材质与工程塑料材质的分层质感表现：箱体主体采用哑光铸铁材质，调整材质粗糙度参数还原铸铁件表面的磨砂质感，螺栓、端盖等金属加工件采用亮面镀铬钢材材质，添加适当的环境反射效果突出金属机加工面的光洁质感；散热扇采用米白色哑光工程塑料材质，调整材质的漫反射参数还原工程塑料的温润质感，与深色箱体形成强烈的视觉对比，突出散热结构的设计亮点。结构设计上，该装置将齿轮传动的减速增扭功能与散热结构集成设计，通过输出轴直连散热扇的方式，无需额外动力源即可实现传动装置工作过程中的自主散热，有效降低齿轮啮合过程中产生的油温升高问题，提升传动装置的连续工作寿命，整体结构紧凑，装配逻辑清晰，可用于机械原理教学演示、传动装置方案设计参考等场景。建模过程中对齿轮啮合的传动间隙、轴承安装位的尺寸配合、密封结构的位置关系都做了精准还原，所有可拆分部件都保留了独立的建模特征，方便后续进行结构修改、工程图导出或者运动仿真添加。
