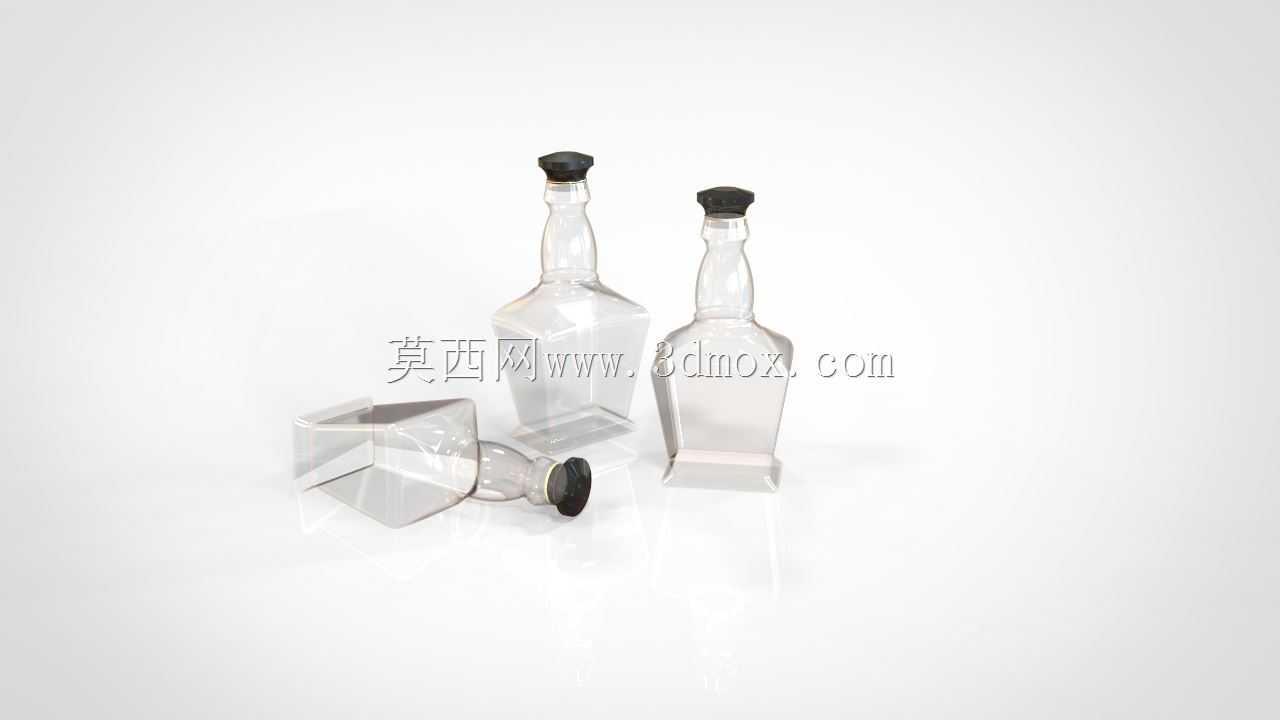

杰克丹尼威士忌玻璃酒瓶结构造型

在酒类包装的结构设计环节，玻璃酒瓶的三维建模是衔接外观创意与量产落地的核心步骤，这类盛装蒸馏烈酒的方型玻璃瓶，日常应用覆盖酒类生产灌装线的工装适配、终端陈列道具开发、文创周边衍生设计多个场景。从实际使用维度看，这类酒瓶首先要匹配自动化灌装生产线的卡瓶定位需求，瓶身的棱边过渡弧度、瓶肩的倾斜角度、瓶颈的外径公差，都会直接影响灌装头的对接精度、旋盖工位的夹持稳定性，建模过程中需要优先保证这些配合位置的尺寸一致性，避免量产时出现卡瓶、漏液、旋盖偏斜的问题。

设计这类酒瓶时，首先要梳理玻璃吹制工艺的成型限制，瓶身的方形截面不能做尖锐直角，否则吹制过程中玻璃料在模具边角处填充不均，冷却后容易出现应力集中导致的开裂，因此所有棱边都做了半径3-5mm的圆弧过渡，既符合工艺要求，也能避免日常使用时的磕碰破损。瓶肩位置采用渐收的斜面衔接瓶身与瓶颈，这个角度的设定需要兼顾两个实际需求：一是倾倒酒体时的流速控制，倾斜角度过陡会导致酒液流出过快洒出，角度过缓则会出现酒液沿瓶身外壁流淌的问题；二是贴标工序的定位需求，瓶身正面的主标区域、瓶颈的颈标区域都预留了平整的贴合面，曲面弧度控制在标签材料可弯折的适配范围内，避免贴标后出现翘边、褶皱。

从安装与适配边界来看，瓶颈位置的瓶口外径、螺纹参数是和瓶盖配合的核心尺寸，这里采用标准的烈酒瓶口规格，适配常见的木塞、旋盖两种密封形式，瓶口的端面平面度需要控制在0.1mm以内，保证密封垫片的压紧均匀性，避免长期存储时的酒体挥发。瓶底位置做了内凹的防滑底结构，外圈的支撑环宽度经过测算，既可以保证站立时的稳定性，也能适配生产线底部的输送托板定位，不会在输送过程中出现偏移；瓶底的内凹深度同时兼顾了玻璃料厚的均匀性，避免底部过厚导致冷却不均出现冷爆纹，也不会因为过薄导致站立时受压变形。

建模过程中采用曲面建模的思路，先绘制瓶身的截面轮廓线，通过放样生成主体曲面，再对棱边、瓶肩、瓶颈位置做曲率连续的过渡处理，保证整个瓶身的曲面光顺度，符合玻璃材质的高反光质感表现要求。瓶身的壁厚控制在3mm左右，这个厚度既可以满足700ml容量规格下的结构强度，跌落测试时从1.2米高度自由落体到水泥地面不会碎裂，也能控制玻璃原料的用量，平衡生产成本。另外瓶身的方形结构相比圆形瓶，在仓储运输环节的堆叠效率更高，相邻瓶身的平面可以紧密贴合，减少运输过程中的晃动碰撞，提升货柜的空间利用率。

在做结构校验时，还需要考虑灌装后的整体重心位置，满瓶状态下重心要落在瓶底支撑面的中心区域，倾斜15度时不会出现倾倒，适配商超货架、吧台陈列的摆放需求。瓶颈位置的防滑纹路设计，除了装饰作用外，也能提升消费者握持倒酒时的摩擦力，避免手部沾湿后出现打滑。整个模型的曲面拆分完全匹配玻璃模具的分模线位置，分模线设置在瓶身两侧的棱边位置，量产时合模线不会出现在主标展示区域，保证外观的整洁度。
